HA602热电偶/mv信号报警设定器

HA602 热电偶mV信号报警设定模块 （mV)

     （1路4～20mA + 2路报警输出）

输入/输出范围选型（代码）

  HA602热电偶mV信号报警设定器，将现场2/3/4线制热电阻的信号转换成标准的4～20mA信号，结合用户设定的量程和报警点、报警方式等参数控制两路继电器报警输出到隔离栅等相关设备

   HA602热电偶mV信号报警高定器，供电电源-输入-输出之间电磁全隔离，精度高，寿命长，功耗低。本产品功能丰富，满足自控系统中热电阻信号的隔离／转换／报警设定控制等功能要求。导轨式密集安装，安装使用简单方便，大量应用于信号传输采集系统中。

产品特点

l  配接热电偶信号和mV信号,输出1路4～20mA+2路继电器报警控制

l  超薄设计，带电插拔式端子，带电源指示，带报警控制输出

l    模块化表芯设计,高品质元器件，SMT表贴工艺及厚膜集成技术

l    隔离变送控制输出一体，输入／输出／电源／通道间多方全隔离

l    专业级抗干扰芯片，低功耗／低温漂／高精度／长寿命

l    标准DIN35导轨，密集式安装，方便快捷实用

l  多年技术积累，产品成熟，性能稳定可靠，可完全替代进口产品

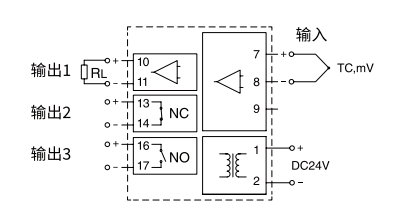

热电阻应用连线

外形尺寸

选型说明

标明输入、输出信号的代码

例1：输入k型热电偶（量程0～800℃）,隔离输出4～20mA,带2路继电器报警控制输出, 工作电源24VDC

则热电偶报警设定模块 型号为HA602-K1 (0～800℃)

例2：输入1路MV信号（0～50mV）,隔离输出4～20mA,带2路继电器报警控制输出, 工作电源24VDC

则mv信号报警设定模块 型号为HA602-M1 (0～50mV)
