HA603电流电压报警设定器

HA603电流电压报警设定器

HA603电流电压信号报警设定器,● 电流输入报警设定器给现场的变送器提供隔离电源,并接收变送器产生4mA~20mADC(或4mA~20mA电流源信号),经AD采样送到MCU ● MCU根据用户设定的量程、报警点、报警方式等参数,控制两个继电器报警输出和一路4mA~20mA电流信号输出.
产品详细

HA603 电流电压信号报警设定器

 (1路4~20mA + 2路报警输出)



输入/输出范围选型(代码)


型  号

说       明

HA603-

电流电压信号报警设定模块

输入信号

1

1~5V

2

0~5V

3

0~10V

7

4~20mA

8

其它电压信号(用户特定如0-100V)

输出信号

1

4~20mA + 2路继电器报警



如:HA603-71,HA603-31


主要技术参数


输入信号

420mA/电压信号

输出信号

14~20mA + 2路继电器报警输出

输出阻抗

电流4~20mA输出≤500Ω

报警继电器特性

响应时间

<20mS

驱动能力

250VAC/2A或30VDC/2A

负载能力

电阻性负载

其它性能指标

单片机AD

高精24位

精  度

±0.2%F.S

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源输入输出≥100MΩ/500VDC

绝缘强度

电源输入输出之间1500VAC/分钟

波  纹

<10mVrms

执行标准

GB/T18268(等同于IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC (20~35VDC)

电源指示

消耗功率

<2W

外形尺寸

长×宽×深=108×18.3×121mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

160g

安装导轨

DIN35mm导轨

接线方式

M3螺钉压线连接

导线横截面积

0.52.5mm2


  HA603电流电压信号报警设定器,将现场变送器产生的4~20mA信号或电压信号转换成标准的4~20mA信号隔离传输到安全侧,结合用户设定的量程和报警点、报警方式等参数控制两路继电器报警输出到隔离栅等相关设备


   HA603电流电压信号报警设定器,供电电源-输入-输出之间电磁全隔离,精度高,寿命长,功耗低。本产品功能丰富,满足自控系统中各种变送器信号的隔离/转换/报警控制等功能要求。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。


产品特点


l  配接23线制变送器和电流源信号

l  输出1路4~20mA + 2路继电器报警控制

l  超薄设计,带电插拔式端子,带电源指示,带报警控制输出

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离变送控制输出一体,输入/输出/电源/通道间多方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l    标准DIN35导轨,密集式安装,方便快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

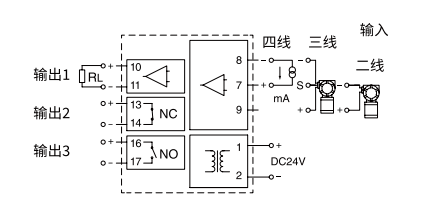

热电阻应用连线


外形尺寸



选型说明


明输入、输出信号的代码

例1:输入变送器信号0-10V,隔离输出4~20mA,带2路继电器报警控制输出, 工作电源24VDC

则电压报警设定模块 型号为HA603-31



例2:输入变送器信号4~20mA,隔离输出4~20mA,带2路继电器报警控制输出, 工作电源24VDC

则mv信号报警设定模块 型号为HA602-71
