HA601热电阻报警设定器

HA601热电阻报警设定器

HA601热电阻信号报警设定器,将现场2/3/4线制热电阻的信号转换成标准的4~20mADC信号,结合用户设定的量程和报警点、报警方式等参数控制两路继电器报警输出到隔离栅等相关设备。
产品详细

HA601 热电阻信号报警设定模块 (PT100)

        (1路4~20mA + 2路报警输出)



输入/输出范围选型(代码)


型  号

说       明

HA601-

热电阻信号报警设定模块

输入信号

P

PT100

输出信号

1

4~20mA + 2路继电器报警控制

括号内注明温度范围

-(  )

如(-50~200℃)



如:HA605-P1(0~200℃),  HA605-P1(-50~100℃)


主要技术参数


输入信号

23线制热电阻PT100

输出信号

1420mA + 2路继电器报警控制

输出阻抗

电流420mA输出≤500Ω

报警继电器特性

响应时间

<20mS

驱动能力

250VAC/2A或30VDC/2A

负载能力

电阻性负载

其它性能指标

单片机AD

高精24位

精  度

±0.2%F.S

冷端补偿

自动温度补偿

零点满度

零点满度自动校准

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源输入输出≥100MΩ/500VDC

绝缘强度

电源输入输出之间1500VAC/分钟

波  纹

<10mVrms

执行标准

GB/T18268(等同于IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC (20~35VDC)

电源指示

消耗功率

<2W

外形尺寸

长×宽×深=108×18.3×121mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

160g

安装导轨

DIN35mm导轨

接线方式

M3螺钉压线连接

导线横截面积

0.52.5mm2

  HA601热电阻信号报警设定器,将现场2/3/4线制热电阻的信号转换成标准的4~20mA信号,结合用户设定的量程和报警点、报警方式等参数控制两路继电器报警输出到隔离栅等相关设备


   HA601 热电阻信号报警高定器,供电电源-输入-输出之间电磁全隔离,精度高,寿命长,功耗低。本产品功能丰富,满足自控系统中热电阻信号的隔离/转换/报警设定控制等功能要求。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。


产品特点


l  配接热电阻PT100信号,输出1路4~20mA+2路继电器报警控制

l  超薄设计,带电插拔式端子,带电源指示,带报警控制

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离变送控制输出一体,输入/输出/电源/通道间多全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l    标准DIN35导轨,密集式安装,方便快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

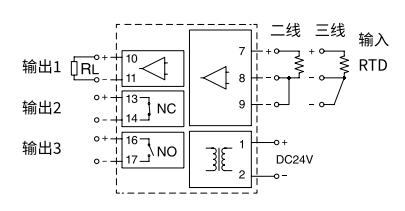

热电阻应用连线

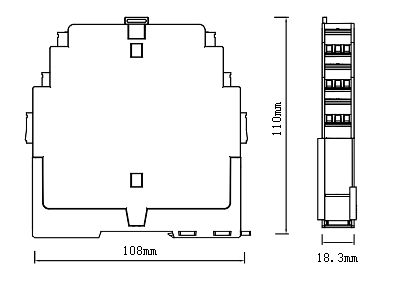

外形尺寸



选型说明


明输入、输出信号的代码

例1:输入PT100(0~200℃),隔离输出4~20mA,带2路继电器控制设定输出, 工作电源24VDC

则热电阻报警设定模块 型号为HA601-P1 (0~200℃)
