: HA223双路隔离配电器
HA223 二入二出隔离配电器／双路隔离配电器，向现场的二线制 4～20mA 变送器提供隔离的24V电压，并将变送器产生的 4～20mA 信号经隔离滤波处理，转换成标准信号输出。电源－输入－输出－两通道之间电磁全隔离，具有强大的抗电磁干扰能力，专业有效解决工业现场信号干扰／信号转换／信号匹配问题，保证系统的长期可靠稳定运行。可完全替代进口产品。

产品详细

HA223 双路隔离配电器（2/3/4线制4～20mA通用）

输入/输出范围选型（代码）

型号	说　明
HA223-	（2入2出）隔离配电器
输入2路信号	1	4～20mA （2线／3线／4线制通用）
输出2路信号		A	0～5V
		B	0～10V
		C	1～5V
		D	0～10mA
		E	0～20mA
		F	4～20mA
		G	-10～+10V
		H	其它（用户特定参数）
带对外24V配电功能，用来给现场变送器仪表供电

主要技术参数

配电电压	24VDC(最大驱动电流30mA)
输出阻抗	电压输出型≥10KΩ；电流输出型≤500Ω
精　　度	±0.1%F.S
单片机AD	高精24位
温度系数	50ppm/K的测量值/100Ω负载
绝缘电阻	电源/输入/输出≥100MΩ/500VDC
绝缘强度	电源/输入/输出之间1500VAC/分钟
波纹	＜10mVrms
响应时间	＜0.05S (0～90%) (TYP)
频率响应	≤2000HZ
执行标准	GB/T18268( IEC61326-1)
工作温度	-20℃～＋75℃
工作湿度	≤90%RH（无凝结水）
电源	24VDC±10%（电源反向保护）
消耗功率	＜2W

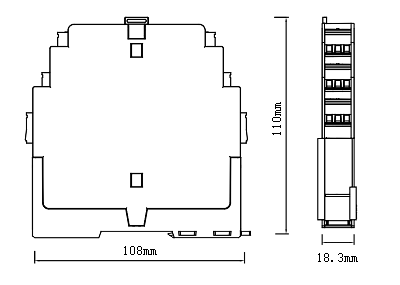

外形尺寸	长×宽×深＝108×18.3×110mm
外壳材料	PC+ABS阻燃
阻燃等级	UL94/V0
整机重量	180g
安装导轨	DIN35mm导轨
导线横截面积	0.5～2.5mm2；M3螺钉压线连接

HA223双路隔离配电器，向现场的4～20mA变送器提供隔离的24V电压，并将变送器产生的4～20mA信号经隔离滤波处理，转换成直流信号输出。电源－输入－输出－两通道之间全隔离抗干扰，具有强大的抗电磁干扰能力，有效解决工业现场干扰及信号转换分配问题，保证系统的长期可靠稳定运行。可完全替代进口产品。

HA223双路隔离配电器，与温度变送器、压力变送器、液位变送器、流量变送器等配套使用，输出信号可接入PLC、变频器、采集板卡、上位机等，并对终端采集系统起保护作用。广泛应用于钢厂、电厂、化工厂、油田、冶金厂、水处理厂等行业中。

产品特点

l 2线/3线/4线制4～20mA通用，带对外配电24V(2入2出）

l 超薄设计，带电插拔式端子，带电源指示，标准DIN35导轨

l 隔离变送一体，输入／输出／电源／通道之间多方全隔离

l 专业级抗干扰芯片，低功耗／低温漂／高精度／长寿命

l 模块化表芯设计, 高品质元器件，SMT表贴工艺及厚膜集成技术

l 多年技术积累，产品成熟，性能稳定可靠，可完全替代进口产品

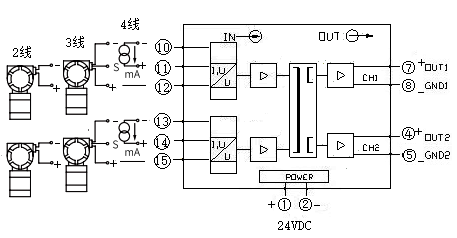

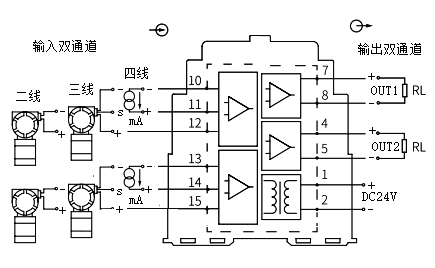

应用连线 （二线／三线／四线4～20mA均可接入）
