: HA221双路信号隔离器
HA221双路信号隔离器，又称双路隔离器／双通道隔离器，它将输入的2路直流信号经隔离滤波处理，隔离转换成2路信号（如4～20mA／0～ 10V），输出至控制系统或其它智能仪表。输入／输出／电源／两通道之间全隔离，具有强大的抗电磁干扰能力，本品采用高品质元件，精度高，寿命长，功耗低，有效解决工业现场干扰及信号转换匹配问题，保证系统的长期可靠稳定运行。可替代进口产品。

产品详细

HA221 双路直流信号隔离器（mV、V、mA）

输入/输出范围选型（代码）

型号	代码说明
HA221-	（二入二出）直流信号隔离器
输入2路信号	1	0～75mV
	2	0～5V
	3	0～10V
	4	0～250V
	5	0～10mA
	6	0～20mA
	7	4～20mA
	8	其它（用户特定参数）
输出2路信号		A	0～5V
		B	0～10V
		C	1～5V
		D	0～10mA
		E	0～20mA
		F	4～20mA
		G	-10～+10v
		H	其它（用户特定参数）

主要技术参数

输入阻抗	电压输入型≥100KΩ；电流输入型≤100Ω
输出阻抗	电压输出型≥10KΩ；电流输出型≤500Ω
精　　度	±0.1%F.S
单片机AD	高精24位
温度系数	50ppm/K的测量值/100Ω负载
绝缘电阻	电源/输入/输出≥100MΩ/500VDC
绝缘强度	电源/输入/输出之间1500VAC/分钟
波纹	＜10mVrms
响应时间	＜0.05S (0～90%) (TYP)
频率响应	≤2000HZ
执行标准	GB/T18268( IEC61326-1)
工作温度	-20℃～＋75℃
工作湿度	≤90%RH（无凝结水）
电源	24VDC±10%（电源反向保护）
消耗功率	＜2W

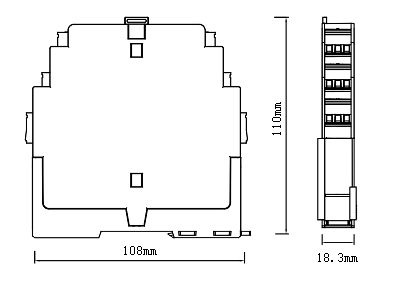

外形尺寸	长×宽×深＝108×18.3×110mm
外壳材料	PC+ABS阻燃
阻燃等级	UL94/V0
整机重量	170g
安装导轨	DIN35mm导轨
导线横截面积	0.5～2.5mm2;M3螺钉压线连接

HA221双路信号隔离器，又称双路隔离器／双通道隔离器，它将输入的2路直流信号经隔离滤波处理，隔离转换成2路信号（如4～20mA／0～10V），输出至控制系统或智能仪表。输入／输出／电源／两通道之间电磁全隔离抗干扰，采用高品质元件，精度高，寿命长，功耗低，有效解决工业现场信号干扰／信号转换／信号传输匹配问题，保证系统的长期可靠稳定运行。可完全替代进口产品。

HA221双路信号隔离器，广泛应用于工业过程信号采集处理系统中，可配接温度、压力、液位、温度、重量、流量等变送器的模拟信号如4～20mA／
0～10V／0～5V等，隔离输出信号可接入PLC、变频器、数显仪、采集器等，并对接接收设备起保护作用。专业抗变频器、电机干扰。导轨式密集安装，安装使用简单方便，大量应用于信号传输采集系统中。
