HA225双路温度变送器

HA225双路温度变送器

HA225 双路温度变送器是一种先进的数字化技术智能温度变送器,又称热电阻变送器/热电偶变送器。它将2路热电阻/热电偶信号(如Pt100,Cu50,K,E,T,S,J、B、N、R型)隔离放大成与温度成线性的2路标准信号输出,输入/输出/电源/通道间多方全隔离,强大的抗电磁干扰能力。广泛用于各种温度测量控制系统中。HA225 双路温度变送器采用了先进的智能数字化技术,具备了传统模拟仪表所不具备的多项先进性能,彻底克服了传统温度变送器线性差的缺点,数字化调校、自动动态校准零点、自动温度漂移自动补偿,保证系统的长期可靠稳定运行。完全替代进口产品。
产品详细

HA225双路温度变送器(热电阻变送器/热电偶变送器)

(二入二出:PT100/CU50/K/S/B/E/T/J/N/R/We5-26)



输入/输出范围选型(代码)


型  号

说       明

HA225-

(2入2出)热电阻变送器/热电偶变送器

输入2路信号

P

PT100

C

CU50

K

K型热电偶

S

S型热电偶

B

B型热电偶

E

E型热电偶

J

J型热电偶

R

R型热电偶

T

T型热电偶

N

N型热电偶

We5-26

We5-26型热电偶

8

其它(用户特定参数)

输出2路标准信号

1

0~5V

2

0~10V

3

1~5V

4

0~10mA

5

0~20mA

6

4~20mA

7

-1~5V

8

其它(用户特定参数)

括号内注明温度范围

-(  )

如(0~600


主要技术参数

通道 数

输入2路输出2路标准信号

输入阻抗

热电偶输入型≥100KΩ

输出阻抗

电压输出型≥10KΩ;电流输出型≤500Ω

精  度

±0.2%F.S

单片机AD

高精24位

冷端补偿

自动温度补偿

零点满度

零点满度自动校准

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源输入输出≥100MΩ/500VDC

绝缘强度

电源输入输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.5S (0~90%) (TYP)

断线处理

输入信号断线报警功能

执行标准

GB/T18268(等同于IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±25%(电源反向保护)

电源指示

消耗功率

<2W

外形尺寸

长×宽×深=108×13.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

180g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2

接线方式

M3螺钉压线连接


   HA225双路温度隔离变送器,又称双路热电阻变送器/双路热电偶变送器/双路温度隔离器等,它将2路热电阻/热电偶信号隔离转换为与温度成线性的2路直流信号(如:0~10V/4~20mA),并输出至制系统或其它智能仪表。输入-输出-电源-通道间多方电磁全隔离抗干扰,专业有效解决工业现场干扰及信号转换匹配问题,保证系统的可靠稳定运行。可完全替代进口产品。


   HA225双路温度隔离变送器采用高性能单片机,专用于温度信号校正,线性化及冷端补偿,在线性校正方面优势比较突出,完全可替代国外同类高端产品。自动零点校准,自动温度补偿线性化技术,高精度,低温漂,低功耗,长寿命。导轨式密集安装,使用简单方便,大量应用于信号传输采集系统中。


产品特点


l  2入2出:将2路热电阻/热电偶信号隔离变送为标准信号4~20mA/0~10V

l  全智能数字化,零点和満度自动校准,自动温度补偿,单片机自动校正

l  具备高可靠、高稳定性,符合EMC电磁干扰标准

l  超薄设计,可带电插拔式端子,带电源指示,输入信号断线报警

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离变送一体,输入/输出/电源/通道之间多方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l    标准DIN35导轨,密集式安装,方便快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

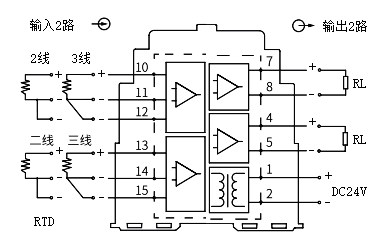

热电阻应用连线

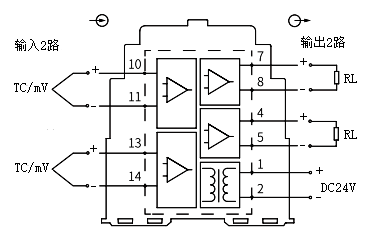

热电偶应用连线

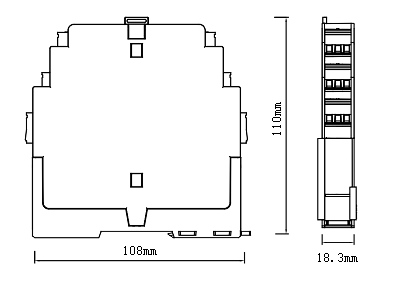

外形尺寸



选型说明


明输入、输出信号的代码

例1:输入2路PT100(0~300℃),隔离变送输出2路4~20mA,工作电源24VDC

则双路热电阻隔离变送器型号为 HA225-P6 (0~300℃)


例1:输入2路K型热电偶(0~800℃),隔离变送输出2路4~20mA,工作电源24VDC

则双路热电偶隔离变送器型号为 HA225-K6 (0~800℃)
