: HA216一入二出电位器变送器
HA216一入二出电位器变送器，又称一入二出电阻变送器，它将输入的1路电位器／电位计／滑线电阻信号经隔离滤波处理，转换分配成2路标准信号（如：4-20mA／0-10V），输出至控制系统或其它智能仪表。输入／输出／电源／通道之间电磁全隔离，采用进口元件，精度高，寿命长，功耗低，稳定可靠，有效解决工业现场信号干扰／信号转换／信号传输匹配问题。

产品详细

HA216一入二出电位器信号变送器（0～10KΩ）

配接电位器信号／电位计信号／滑线电阻信号

输入/输出范围选型（代码）

型号	代码说明
HA216-	（一入二出）电位器/电位计信号变送器
输入信号	1	0～500Ω
	2	0～1KΩ
	3	0～2KΩ
	4	0～3KΩ
	5	0～5KΩ
	6	0～10KΩ
	7	0～12KΩ
	8	其它（用户特定参数）
输出2路信号		A	0～5V
		B	0～10V
		C	1～5V
		D	0～10mA
		E	0～20mA
		F	4～20mA
		G	-10～+10v
		8	其它（用户特定参数）

主要技术参数

输入信号	电位器电位计信号0～10KΩ(激励电压1.25V)
输出阻抗	电压输出型≥10KΩ；电流输出型≤500Ω
精　　度	±0.1%F.S
单片机AD	高精24位
温度系数	50ppm/K的测量值/100Ω负载
绝缘电阻	电源/输入/输出≥100MΩ/500VDC
绝缘强度	电源/输入/输出之间1500VAC/分钟
波纹	＜10mVrms
响应时间	＜0.05S (0～90%) (TYP)
频率响应	≤2000HZ
执行标准	GB/T18268( IEC61326-1)
工作温度	-20℃～＋75℃
工作湿度	≤90%RH（无凝结水）
电源	24VDC±10%（电源反向保护），带电源指示
消耗功率	＜1W

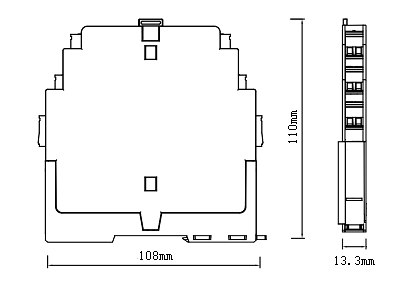

外形尺寸	长×宽×深＝108×13.3×110mm
外壳材料	PC+ABS阻燃
阻燃等级	UL94/V0
整机重量	170g
安装导轨	DIN35mm导轨
导线横截面积	0.5～2.5mm2；M3螺钉压线连接

HA216一入二出电位器变送器，又称一入二出电阻变送器，它将输入的1路电位器／电位计／滑线电阻信号经隔离滤波处理，转换成2路标准信号（如：4-20mA／0-10V），输出至控制系统或其它智能仪表。输入／输出／电源／两通道之间电磁全隔离抗干扰，采用高品质元件，精度高，寿命长，功耗低，稳定可靠，有效解决工业现场干扰及信号转换匹配问题。

HA216一入二出电位器变送器，专门配接电位器、电位计、电阻信号，准确测量位置信号，广泛应用于工业过程信号采集处理系统中，隔离输出信号可接入变频器、PLC、数显仪、采集器等设备，并对接接收设备起保护作用，保证系统的可靠稳定运行。导轨式密集安装，使用简单方便，大量应用于信号传输采集系统中。

产品特点

l 配接电位器／电位计／滑线电阻信号0～10KΩ,

l 隔离变送输出出2路标准信号4～20mA／0～10V

l 超薄设计，可带电插拔式端子，带电源指示，符合EMC电磁干扰标准

l 模块化表芯设计,高品质元器件，SMT表贴工艺及厚膜集成技术

l 隔离变送一体，输入／输出／电源／通道之间多方全隔离

l 专业级抗干扰芯片，低功耗／低温漂／高精度／长寿命

l 标准DIN35导轨，密集式安装，方便快捷实用

l 多年技术积累，产品成熟，性能稳定可靠，可完全替代进口产品

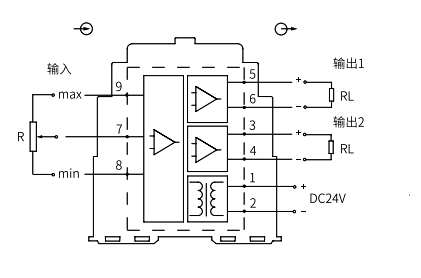

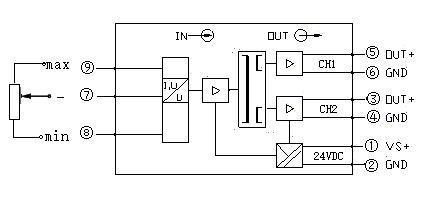

应用连线
