HA19称重mV信号变送器

HA19称重mV信号变送器

HA19 mv信号隔离变送器,将测力称重传感器的mv信号经隔离滤波放大处理,转换成标准信号(如4~20mA/4~20mA/0~5V/0~10V)。本模块内置外供10V精密电源,专业用来给现场的应变式传感器供1电。输入/输出/电源多方全隔离,有强大的抗电磁干扰能力。   HA19称重信号变送器,又称mV信号放大器,专为测力/称重传感器开发,输入/输出/电源之间电磁全隔离,有效解决工业现场信号干扰、放大转换、信号传输及匹配问题,保证系统的可靠稳定运行。
产品详细

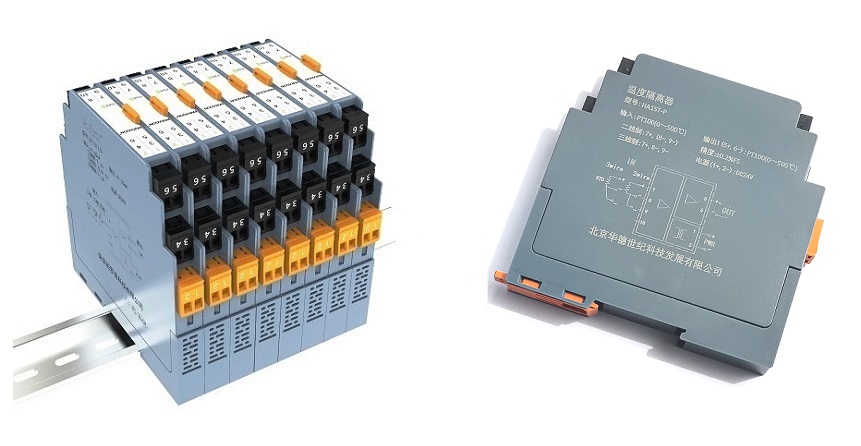

HA19 称重mV信号变送器(mV隔离放大器)

   专业配套应变式测力称重传感器使用



输入/输出范围选型(代码)


型  号

代 码 说 明

HA19-

称重mV信号变送器(mV隔离放大器)

输入信号

1

0~5mV

2

0~10mV

3

0~15mV

4

0~20mV

5

0~25mV

6

0~30mV

7

0~75mV

8

其它(用户特定参数)

输出信号

1

0~5V

2

0~10V

3

1~5V

4

0~10mA

5

0~20mA

6

4~20mA

7

-10~+10v

8

其它(用户特定参数)


主要技术参数

输入信号

测力/称重传感器输出的mV信号

输出阻抗

电压输出型≥10KΩ; 电流输出型≤500Ω

精  度

±0.1%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±10%(电源反向保护)

消耗功率

<1W

外形尺寸

长×宽×深=108×13.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

100g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2; M3螺钉压线连接


       HA19称重信号变送器(mV信号隔离放大器),将测力传感器的mv信号经隔离滤波放大处理,转换成所需的标准信号(如420mA/020mA/05V/010V)。本模块内置外供10V精密电源,专业用来给现场的应变式传感器供电。导轨式密集安装,使用简单方便,大量应用于信号放大及传输采集系统中。


   HA19称重信号变送器(mV信号隔离变送器),专为测力/称重传感器开发,输入/输出/电源之间三方电磁全隔离抗干扰,有效解决工业现场信号干扰、放大转换、信号传输及匹配问题。经隔离放大输出的信号可接入显示仪表、PLC等采集控制设备,并对接收设备起保护作用,保证系统的可靠稳定运行。


产品特点


l  配接测力/称重传感器的mv信号隔离放大输出420mA010V

l    信号叠加功能:接入1-4台测力传感器,进行叠加求和

l    内置有10V/12V精密电源给现场测力/称重传感器供电

l  超薄设计,可带电插拔式端子,带电源指示,标准DIN35导轨

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离放大一体,输入/输出/电源之间三方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

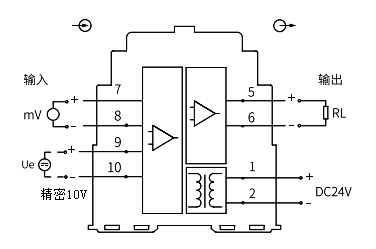

应用连线  (9和10为外供精密10V电源用来给传感器供电)

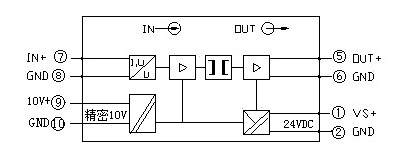

原理框图

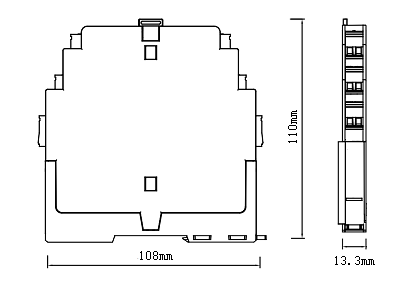

外形尺寸



选型说明

明输入、输出信号的代码

例:输入测力传感器信号0~20mV,模块内置精密10V给现场传感器供电,隔离放大输出4~20mA,则mV隔离放大器型号为HA19-46
