: HA18B无源隔离器（无源配电型）
HA18B无源·电流信号输出隔离器，接收两线制变送器4～20mA信号经隔离滤波处理，输出二线制4～20mA信号（也就是模拟二线制4～20mA变送器输出）。使用时输出端回路串有电源，自动从输出回路中获取电源而工作。在实际应用中有效解决信号互连中出现的问题，抑制信号传输过程中的各种干扰，保证系统的可靠稳定运行。

产品详细

HA18B无源配电隔离器（输入输出均为两线制4～20mA）

（输入侧对外配电，输出侧回路中自动取电）

输入/输出范围选型（代码）

型号	说　明
HA18B-	无源隔离器（输出端回路供电）
输入信号	1	两线制变送器4～20mA信号（配电16～28V）
输出信号		1	模拟两线制变送器输出4～20mA （输出端回路中已串有电源来供电）
(1)本模块在接收两线制变送器4-20mA时，给变送器配电24VDC (2)本模块在输出端两线制电流4～20mA回路中取电，即输出端回路中已串有24VDC电源。

主要技术参数

配电电压	16～28v(最大驱动电流30mA)
输出负载	0～500Ω（端口内部电源24VDC）
精　　度	±0.2%F.S
单片机AD	高精24位
温度系数	50ppm/K的测量值/100Ω负载
绝缘电阻	输入/输出≥100MΩ/500VDC
绝缘强度	输入/输出之间1500VAC/分钟
波纹	＜10mVrms
响应时间	＜0.05S (0～90%) (TYP)
频率响应	≤2000HZ
执行标准	GB/T18268( IEC61326-1)
工作温度	-20℃～＋75℃
工作湿度	≤90%RH（无凝结水）
电源	无需外接电源
连线方式	M3螺钉压线连接

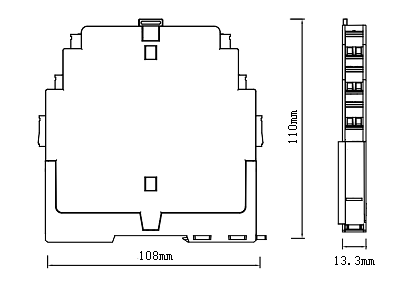

外形尺寸	长×宽×深＝108×18.3×110mm
外壳材料	PC+ABS阻燃
阻燃等级	UL94/V0
整机重量	80g
安装导轨	DIN35mm导轨
导线横截面积	0.5～2.5mm2

HA18B无源·电流信号隔离器，接收两线制变送器4～20mA信号（并给变送器配电24VDC）经隔离滤波处理，输出二线制4～20mA信号（也就是模拟二线制4～20mA变送器输出）。使用时输出端回路已串有电源，自动从输出回路中获取电源而工作。在实际应用中有效解决信号互连中出现的问题，抑制信号传输过程中的各种干扰，保证系统的可靠稳定运行。

HA18B无源隔离器可与各种两线制温度、压力、液位变送器等配套使用，完成取回参数信号、隔离输出的工作，输出二线制4-20mA信号可接入数显仪、PLC、变频器等设备，并对接收设备起保护作用。

产品特点

l 自供电：在输出端回路取电（相当于两线制变送器4～20mA）

l 配接两线制变送器4～20mA，并给变送器配电24VDC.

l 超薄设计，插拔式端子，带电源指示，DIN35导轨安装

l 输入带误接保护，输入／输出全隔离抗干扰

l 模块化表芯设计, 高品质元器件，SMT表贴工艺及厚膜集成技术

l 专业级抗干扰芯片，低功耗／低温漂／高精度／长寿命

l 多年技术积累，产品成熟，性能稳定可靠，可完全替代进口产品

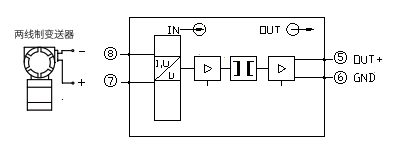

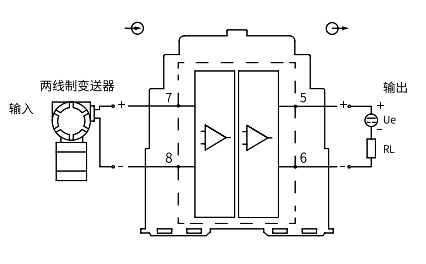

应用连线
