HA211一入二出信号隔离器

HA211一入二出信号隔离器

HA211一入二出信号隔离器,又称信号分配器/隔离分配器,它将输入的1路直流信号经隔离滤波抗干扰处理,转换分配成2路标准信号(如4~20mA/0~10V),输出至控制系统或智能仪表。输入/输出/电源/通道之间电磁全隔离,具有强大的抗电磁干扰能力,专业有效解决工业现场信号干扰/信号转换/信号传输/信号匹配问题,保证系统的可靠稳定运行。
产品详细

HA211一入二出信号隔离器(mV、V、mA

         (一分二隔离分配器)



输入/输出范围选型(代码)


型  号

代 码 说 明

HA211-

(一入二出)直流信号隔离器

输入信号

1

0~75mV

2

0~5V

3

0~10V

4

0~250V

5

0~10mA

6

0~20mA

7

4~20mA

8

其它(用户特定参数)

输出2路信号

A

0~5V

B

0~10V

C

1~5V

D

0~10mA

E

0~20mA

F

4~20mA

G

-10~+10v

H

其它(用户特定参数)


主要技术参数

输入阻抗

电压输入型≥100KΩ;电流输入型≤100Ω

输出阻抗

电压输出型≥10KΩ; 电流输出型≤500Ω

精  度

±0.1%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±10%(电源反向保护)

消耗功率

<1W

外形尺寸

长×宽×深=108×13.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

160g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2;M3螺钉压线连接


        HA211一入二出信号隔离器,又称一入二出信号分配器/隔离分配器,它将输入的1路直流信号经隔离滤波处理,转换分配成2路标准信号(如4~20mA/0~10V),输出至控制系统或智能仪表。输入/输出/电源/通道之间电磁全隔离,具有强大的抗干扰能力。采用高品质元件,精度高,寿命长,功耗低,稳定可靠,专业有效解决工业现场干扰/信号转换/信号传输/信号匹配问题。


   HA211一入二出信号隔离器,广泛应用于工业过程信号采集处理系统中,可配接各种温度、压力、液位、重量、流量等变送器使用,隔离输出信号可接入PLC、变频器、数显仪、采集器等设备,并对接接收设备起保护作用,保证系统的可靠稳定运行。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。


产品特点


l  专业将1路直流信号隔离变送分配为2路标准信号输出

l    强大的抗电磁干扰能力,有效解决现场干扰问题

l  超薄设计,可带电插拔式端子,带电源指示

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离变送一体,输入/输出/电源/通道之间多方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l    标准DIN35导轨,密集式安装,方便快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

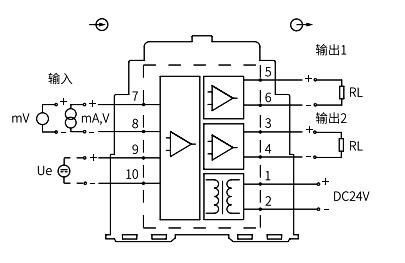

应用连线  (9和10为备用外供精密10V电源,选配功能)

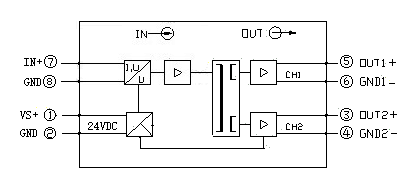

原理框图

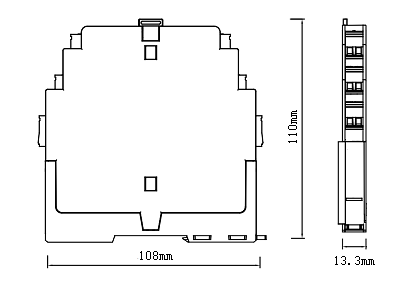

外形尺寸



选型说明

明输入、输出信号的代码

例:输入1路信号0~10V,隔离变送输出2路4~20mA,供电24VDC

则一入二出隔离分配器型号为HA211-3F
