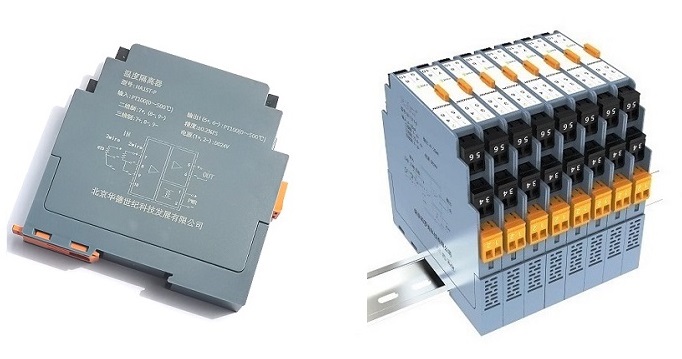

HA12交流信号变送器

HA12交流信号变送器

HA12交流信号隔离变送器,将输入的交流电压/电流信号(如0~100V,0~265V,0~380V,0~500V,0~5A,0~10A)经隔离滤波抗干扰处理,转换成标准信号(如4~20mA,0~10V等),输入/输出/电源三方全隔离抗干扰,专业有效解决工业现场信号干扰、信号转换、信号传输及匹配问题,保证系统的可靠稳定运行。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。
产品详细

HA12交流电流电压变送器(一入一出:V、A)



输入/输出范围选型(代码)


型  号

说       明

HA12-

(一入一出)交流信号隔离器

输入信号

1

010VAC

2

0100VAC

3

0380VAC

4

0465VAC

5

01 AAC

6

05 AAC

7

010 AAC

8

其它(用户特定参数)

输出信号

1

05V

2

010V

3

15V

4

010mA

5

020mA

6

420mA

7

210V

8

其它(用户特定参数)


主要技术参数

输入阻抗

电压输入型≥100KΩ;电流输入型≤2Ω

输出阻抗

电压输出型≥10KΩ; 电流输出型≤500Ω

精  度

±0.2%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<50mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±10%(电源反向保护)

消耗功率

<1W

外形尺寸

长×宽×深=108×18.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

100g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2;M3螺钉压线连接

      HA12交流信号输入隔离器,将输入的交流电压/电流信号(如0~100V,0~380V,0~500V,0~5A,0~10A)经隔离滤波抗干扰处理,转换成标准信号(如4~20mA,0~10V等),并输出至控制系统或智能仪表。专业有效解决工业现场信号干扰、信号转换、传输及匹配问题,以保证系统的可靠稳定运行。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。

  HA12交流信号隔离器,又称交流信号变送器,采用专业级抗干扰芯片,精度高,功耗低,寿命长。电源/输入/输出之间三方电磁全隔离抗干扰,专业有效解决现场变频器、电机等对信号传输采集的干扰问题。输出信号可接入PLC、变频器、数显仪等设备,并对接此接收设备起保护作用。


产品特点


l    超薄设计,可带电插拔式端子,带电源指示

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离与变送一体,输入/输出/电源之间三方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l  标准DIN35导轨,密集式安装,方便快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

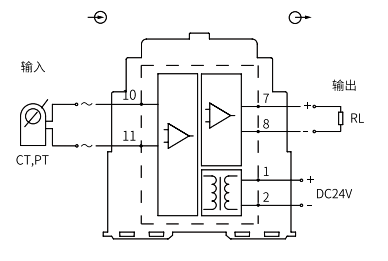

应用连线

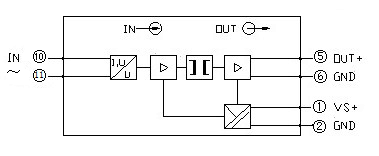

原理框图

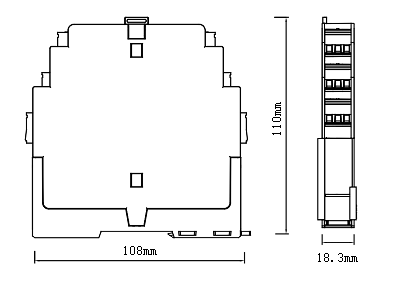

外形尺寸



选型说明

明输入、输出信号的代码

例:输入05AAC,隔离变送输出420mA,工作电源24VDC

则交流信号隔离器型号为HA12-66
