HA11信号隔离器

HA11信号隔离器

HA11 直流信号隔离器(一入一出:mV、V、mA),将工业现场各种直流电流电压信号经隔离滤波抗干扰处理,转换成标准信号(如4~20mA,0~10v),输出至控制系统或智能仪表。输入/输出/电源之间三方电磁全隔离抗干扰,专业有效解决工业现场信号干扰、信号转换、信号传输及匹配问题,并对PLC、变频器、DCS系统等起保护作用。高品质产品,保证系统的可靠稳定运行,专业级抗干扰芯片,精度高,功耗低,寿命长。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。
产品详细

HA11直流信号隔离器(一入一出:mV、V、mA)



输入/输出范围选型(代码)


型  号

代 码 说 明

HA11-

(一入一出)直流信号隔离器

输入信号

1

075mV

2

05V

3

010V

4

0250V

5

010mA

6

020mA

7

420mA

8

其它(用户特定参数)

输出信号

1

05V

2

010V

3

15V

4

010mA

5

020mA

6

420mA

7

-10+10v

8

其它(用户特定参数)


主要技术参数

输入阻抗

电压输入型≥100KΩ;电流输入型≤100Ω

输出阻抗

电压输出型≥10KΩ; 电流输出型≤500Ω

精  度

±0.1%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±10%(电源反向保护)

消耗功率

<1W

外形尺寸

长×宽×深=108×13.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

100g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2

    HA11 直流信号隔离器(一入一出:mV、V、mA),将工业现场各种直流电流、电压信号经隔离滤波抗干扰处理,转换成标准信号(如420mA,010v),输出至控制系统或智能仪表。输入/输出/电源之间三方电磁全隔离抗干扰,专业有效解决工业现场信号干扰、信号转换、信号传输及匹配问题。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。

    HA11信号隔离器(隔离变送器),采用专业级抗干扰芯片,精度高,功耗低,寿命长,与各种直流电压、电流信号及温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,并对PLC、变频器、DCS系统等起保护作用,以保证系统的可靠稳定运行。


产品特点


l    超薄设计,可带电插拔式端子,带电源指示

l    模块化表芯设计,高品质元器件,符合EMC电磁干扰标准

l    隔离变送一体,输入/输出/电源之间三方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l 采用先进的SMT表贴工艺及厚膜集成技术

l    标准DIN35导轨密集式安装,方便快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

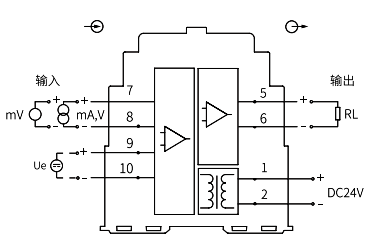

应用连线 (9和10为备用外供精密10V电源,选配功能)

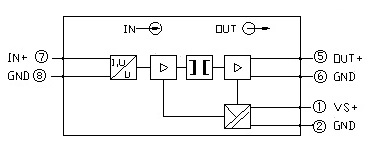

原理框图

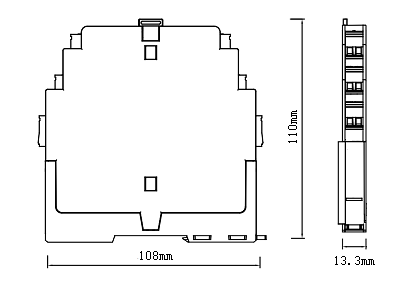

外形尺寸



选型说明

明输入、输出信号的代码

例:输入010V,隔离变送输出420mA,工作电源24VDC

则信号隔离器型号为HA11-36
