HA13隔离配电器(4~20mA)

HA13隔离配电器(4~20mA)

HA13 隔离配电器,它向现场的4~20mA变送器提供隔离的24V电压,并将变送器产生的4~20mA信号隔离转换成标准直流信号(如4~20mA/0~10v),输出至控制统或其它智能仪表。输入/输出/电源之间三方电磁全隔离抗干扰,专业有效解决工业现场信号干扰、信号转换、信号传输及匹配问题,保证系统的可靠稳定运行。导轨式密集安装,使用简单方便,大量应用于信号传输采集系统中。
产品详细

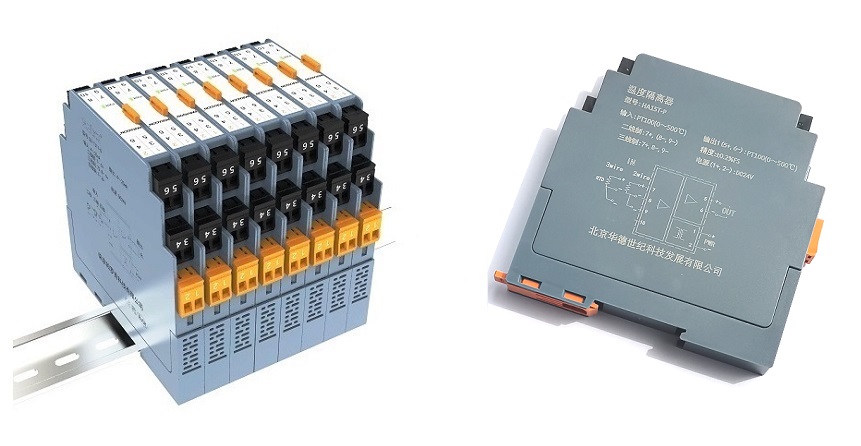

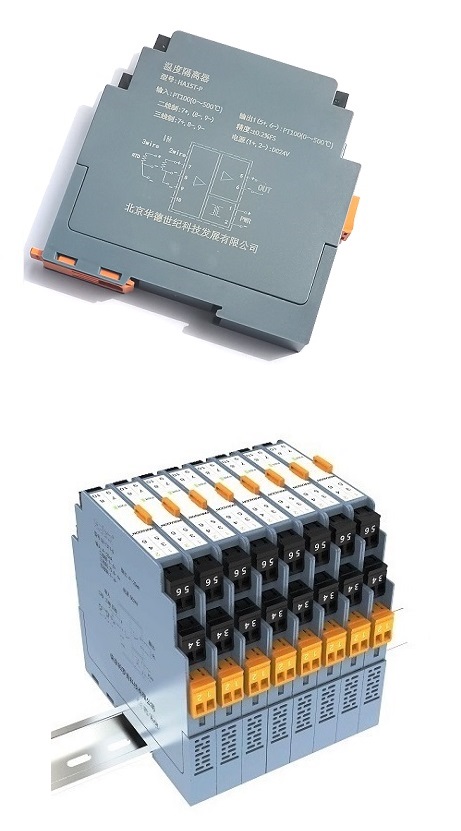

HA13 隔离配电器 (2线/3线/4线制4~20mA通用)



输入/输出范围选型(代码)


型  号

说       明

HA13-

(一入一出)隔离配电器

输入信号

1

4~20mA (二线三线四线制通用)







输出信号

1

0~5V

2

0~10V

3

1~5V

4

0~10mA

5

0~20mA

6

4~20mA

7

0~2V

8

其它(用户特定参数)


带对外24V配电功能,用来给现场变送器仪表供电


主要技术参数


配电电压

24VDC(最大驱动电流40mA)

输出阻抗

电压输出型≥10KΩ; 电流输出型≤500Ω

精  度

±0.1%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±10%(电源反向保护)

消耗功率

<1W

外形尺寸

长×宽×深=108×13.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

100g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2; M3螺钉压线连接





       HA13隔离配电器,向现场的4~20mA变送器提供隔离的24V电源,并将变送器产生的4~20mA信号隔离转换成标准直流信号(如4~20mA0~10v),输出至控制统或智能仪表。输入/输出/电源之间三方电磁全隔离抗干扰,专业有效解决工业现场信号干扰/信号转换/信号传输及匹配问题。导轨式密集安装,使用简单方便。


       HA13隔离配电器,专业与2/3/4线制4~20mA输出的温度、压力、液位、流量变送器配套使用,完成取回参数信号、隔离转换输出的工作。输出信号可接入变频器、PLC、数显仪等设备。抗变频器、电机干扰,保证系统的稳定运行。


产品特点


l  2线/3线/4线制4~20mA通用,带对外配电24VDC

l    超薄设计,带电插拔式端子,电源指示

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离变送一体,输入/输出/电源之间三方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l    标准DIN35导轨,密集式安装,快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

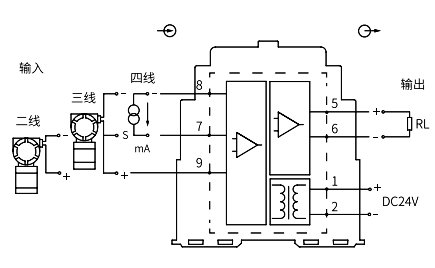

应用连线  (二线三线四线4~20mA均可接入)

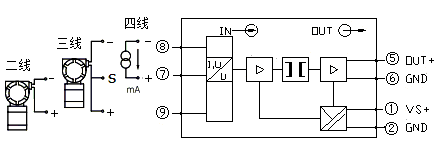

原理框图

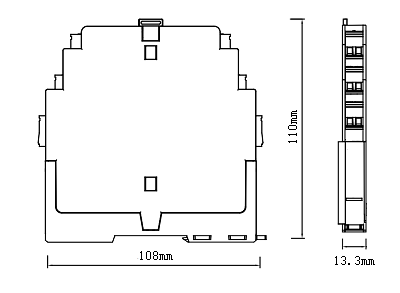

外形尺寸



选型说明

明输入、输出信号的代码

例:输入二线制4~20mA(带配电24V),隔离输出420mA,工作电源24VDC.

则隔离配电器型号为HA13-16
