RPG-1700开关量输出安全栅

RPG-1700开关量输出安全栅

RPG-1700开关量输出安全栅,将安全区的触点开关信号通过开关栅控制或驱动现场本安设备工作,适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。 本隔离安全栅需要直流24V电源供电,供电电源-输入-输出之间全隔离。
产品详细

RPG-1700开关量输出安全栅

产品特性
将安全区的电源通过开关、晶体管或逻辑电平信号输出至危险区的现场设备。
配合DCS/PLC等控制系统或其它单元组合仪表应用。
  开关量输出安全栅:一入一出/二入二出
适用于连接的现场设备:电磁阀、报警器、发光二极管或其它本安设备。
设备允许所处危险区域:0区、1区、2区;IIA区、IIB区、IIC区。
  采用独立的直流24V电源供电,供电电源-输入-输出之间全隔离。
◇  带工作电源指示灯和线路故障报警灯
◇  本质安全防爆等级标志 [Exia Ga]IIC
产品概述和选型
RPG-1700开关量输出安全栅,将安全区的触点开关信号通过开关栅控制或驱动现场本安设备工作,适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。
本隔离安全栅需要直流24V电源供电,供电电源-输入-输出之间全隔离。
该产品采用拔插式结构设计,端子接线采用螺丝压紧连接方式,标准的35mmDIN导轨卡式安装 。可以与单元组合仪表及DCSPLC等系统配合使用。

订货信息:

订货型号/规格

输入信号

输出信号

RPG-1700 (一进一出)

触点开关信号

开路电压>22VDC最大输出电流45 mA

RPG-1720 (二进二出)

触点开关信号

开路电压>22VDC最大输出电流45 mA













技术参数
l 供电电源
电源电压:20-35VDC
电源指示:通电时,LED 电源灯亮绿色
功耗(24VDC供电时):一路约1W
l 本安侧输入
输入开关类型:开关; NAMUR 型接近开关
供电电压:8V (开路状态);
短路电流:约 8mA
现场输入电流 >2.1mA 时,表示”ON“;
现场输入电流 <2.1mA 时,表示”OFF“;
l 继电器输出

开路电压>22VDC

最大输出电流45 mA

l 综合主要技术参数
绝缘强度:本安端/非本安端之间 2500VAC/分钟
绝缘强度:非本安端之间 1000VAC/分钟

工作环境温度:-20~+60
环境湿度范围:35~85%(无冷疑)
外形尺寸:16.5×宽106×112mm
整机重量:约150g
l 安全防爆认证参数
防爆等级标志:[Exia Ga]IIC
安全认证参数:Um = 250V      Uo = 28V         Io = 119mA
                      Po = 0.83W     Lo = 2.0 mH    Co = 0.03μF

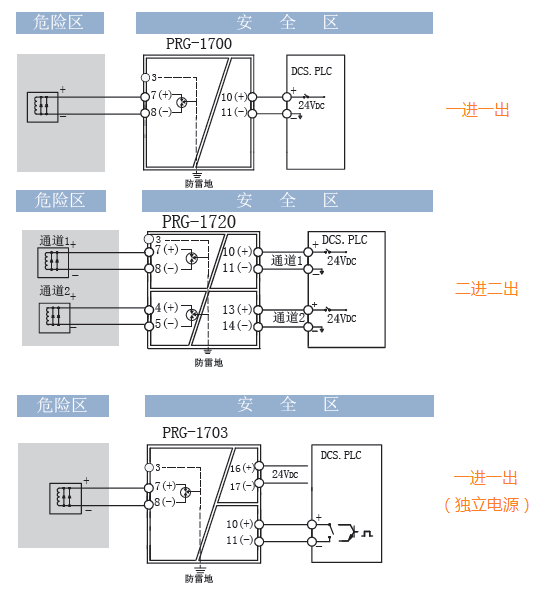

端子接线图
