RPG-1600开关量输入安全栅
接收现场危险区域的开关或接近开关信号，RPG-1600开关量输入安全栅经过安全栅隔离，以继电器触点输出方式传送至安全区的控制系统或其它单元组合仪表。 本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
产品详细
- RPG-1600开关量输入安全栅
- 产品特性
- ◇ 干接点开关输入； 接近开关输入（符合 NAMUR / DIN 19234标准）
- ◇ 继电器触点输出：250VAC／2A, 30VDC／
- ◇ 开关量输入端安全栅，一入一出／一入二出／二入二出
- ◇ 带工作电源指示灯和线路故障报警灯
- ◇ 输入－输出－电源之间全隔离，抗干扰能力强
- ◇ 采用SMT贴片生产工艺和高性能的模块化电路
- ◇ 模块化拔插式结构，可带电拔插，使用更方便简单
- ◇ 标准的35mmDIN导轨卡式安装，可密集安装
- ◇ 本质安全防爆等级标志 [Exia Ga]IIC
- 产品概述和选型
- RPG-1600开关量输入安全栅，接收现场危险区域的开关或接近开关信号，经过安全栅隔离，以继电器触点输出方式传送至安全区的控制系统或其它单元组合仪表。
本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
该产品采用拔插式结构设计，端子接线采用螺丝压紧连接方式，标准的35mmDIN导轨卡式安装 。可以与单元组合仪表及DCS、PLC等系统配合使用。 订货信息：
订货型号／规格
输入信号
输出信号
RPG-1600 （一进一出）
MAMUR接近开关
继电器触点
RPG-1620 （二进二出）
干接点开关
继电器触点
- 技术参数
- l 供电电源
电源电压：20-35VDC
电源指示：通电时，LED 电源灯亮绿色
功耗（24VDC供电时）：一路约1W - l 本安侧输入
输入开关类型：开关； NAMUR 型接近开关
供电电压：8V （开路状态）;
短路电流：约 8mA
现场输入电流 >2.1mA 时，表示”ON“;
现场输入电流 <2.1mA 时，表示”OFF“; - l 继电器输出
驱动能力：250VAC／2A, 30VDC／
负载类型：电阻性负载
响应时间：≤20ms - l 输入/输出特性
现场输入电流 >2.1 mA时, 继电器触点输出被激励：
现场输入电流 < 1.2 mA，继电器触点输出不激励:
微型开关设置为 “ NO ” 侧：继电器输出为常闭状态
微型开关设置为 “ OFF ” 侧：继电器输出为常开状态 - l 综合主要技术参数
绝缘强度：本安端／非本安端之间 2500VAC/分钟
绝缘强度：非本安端之间 1000VAC/分钟
工作环境温度：-20～＋
环境湿度范围：35~85%（无冷疑）
外形尺寸：厚16.5×宽106×高112（mm）
整机重量：约 - l 安全防爆认证参数
防爆等级标志：[Exia]IIC
安全认证参数：Um = 250V Uo = 10.5V Io = 14mA

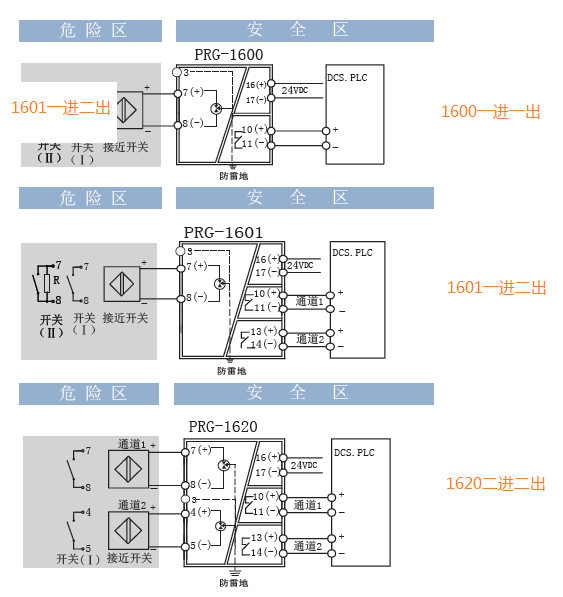

Po = 37mW Lo = 140 mH Co = 1.7μF - 端子接线图
