RPG-1000无源隔离式安全栅
RPG-1000是一款无源检测端和操作端通用型安全栅,它即可以做为检测端安全栅，也可以做为操作端安全栅，且本产品不需要外部辅助电源，无需本安接地，操作使用极为方便。检测端方式接二线制4-20mA变送器,操作端方式接阀门定位器等。
产品详细
产品特性
◇ 检测端／操作端通用型，无需外部辅助电源，极为方便简单
◇ 检测端方式接二线制 4～20mA变送器
◇ 操作端方式接阀门定位器、电气转制器等
◇ 隔离式安全栅：一入一出，二入二出
◇ 带绿色电源指示灯，和红色ALM报警指示灯
◇ 输入－输出－电源之间全隔离，抗干扰能力强
◇ 采用SMT贴片生产工艺和高性能的模块化电路
◇ 模块化拔插式结构，安装使用方便简单

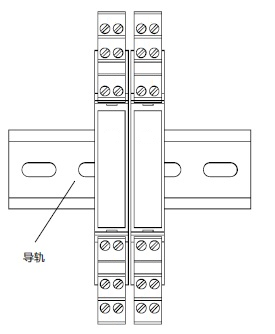

◇ 标准的35mmDIN导轨卡式安装，可密集安装
◇ 本质安全防爆等级标志 [Exia Ga](IIC)
产品概述和选型
RPG-1000是一款无源检测端和操作端通用型安全栅,它即可以做为检测端安全栅，也可以做为操作端安全栅，且本产品不需要外部辅助电源，无需本安接地，操作使用极为方便。检测端方式接二线制4-20mA变送器,操作端方式接阀门定位器等。
本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
订货信息： | ||
订货型号／规格 | 输入信号 | 输出信号 |
RPG-1000-1 (单通道） | 4～20mA | 4～20mA |
RPG-1000-2 （双通道） | 4～20mA | 4～20mA |
|
|
|
- 技术参数
- l 供电电源
电源电压：24VDC (20～35V)
电源指示：通电时，LED 电源灯亮绿色
安全栅内部功耗：200mW（包括内部负载电阻） - l 检测端方式（危险侧）
二线制变送器： 二线制4～20mA
给变送器的配电电压：
*高电压小于25V：（30v回路供电，4mA输出时）
*低电压大于14V：（24VDC回路供电，20mA输出时）
配电电电源内部负载阻抗：302Ω
输出信号:4～20mA 安全侧 - l 操作端方式（危险侧）
输出电流：4～20mA
电压跌落：9V(电流20mA时302Ω内部负载电阻）
输入电流：：4～20mA（安全侧） - l 综合主要技术参数
标准精度：±0.1%F.S
温度漂移：±0.01%F.S / ℃
响应时间：< 0.5s （0 ~ 90％）
稳定时间：< 1s
绝缘强度：本安端／非本安端之间 2500VAC/分钟
绝缘强度：非本安端之间 1000VAC/分钟
工作环境温度：-20～＋
储存环境温度：-40～＋
环境湿度范围：35~85%（无冷疑）
外形尺寸：厚16.5×宽106×高112（mm）
整机重量：约150 - l 安全防爆认证参数
防爆等级标志：[Exia Ga] (IIC)
安全认证参数：Um = 250V Uo = 5V Io = 93mA

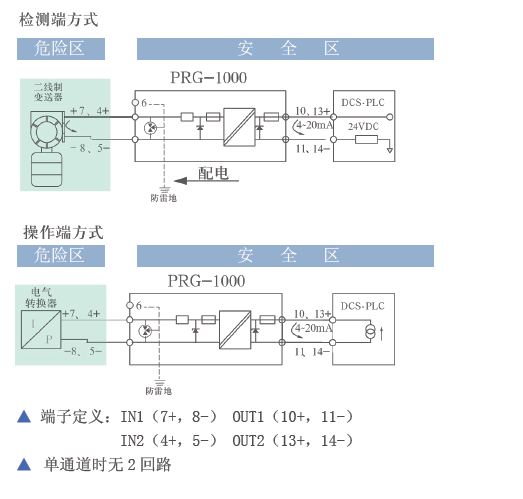

Po = 0.65W Lo = 2.4 mH Co = 0.05μF - 端子接线图
