RPG-1500 热电偶安全栅
RPG-1500热电偶安全栅接收现场危险区域的热电偶信号或其它毫伏信号，经过隔离和线性化处理，转换为线性化的直流信号输出至安全区的控制系统或其它单元组合仪表。输出信号（4～20mA ）与温度成线性关系经。 本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
产品详细
- RPG-1500 热电偶输入安全栅（一入一出）
- 产品特性
- ◇ 热电偶温度信号输入，隔离变送输出直流电流信号：4～20mA
- ◇ 输出标准信号4～20mA 与温度成线性化关系
- ◇ 热电偶输入隔离式安全栅：一入一出，一入二出
- ◇ 带工作电源指示灯和线路故障报警灯
- ◇ 输入－输出－电源之间全隔离，抗干扰能力强
- ◇ 采用SMT贴片生产工艺和高性能的模块化电路
- ◇ 模块化拔插式结构，可带电拔插，使用更方便简单
- ◇ 标准的35mmDIN导轨卡式安装，可密集安装
- ◇ 本质安全防爆等级标志 [Exia Ga](IIC)
- 产品概述和选型
- 接收现场危险区域的热电偶信号或其它毫伏信号，经过隔离和线性化处理，转换为线性化的直流信号4～20mA 输出至安全区的控制系统或其它单元组合仪表。输出信号（4～20mA ）与温度成线性关系经。
本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
该产品采用拔插式端子结构设计，端子接线采用螺丝压紧连接方式，标准的35mmDIN导轨卡式安装 。可以与单元组合仪表及DCS、PLC等系统配合使用。 订货信息：
订货型号／规格
输入信号
输出信号
RPG-1500
J、K、T、E、S、B、N分度号及温度量程；mV信号
4～20mA
RPG-1501
4～20mA
热电偶类型及量程表
热电偶类型
测量温度范围(℃)
最小量程(℃)
基本误差
K
0～
E
0～
S
0～
B
400～
R
0～
T
-200～
N
0～
W
0～
J
0～
MV信号
－5～60mv
5mv
40ｕv/0.2%
- 技术参数
- l 供电电源
电源电压：20-35VDC
电源指示：通电时，LED 电源灯亮绿色功率损耗：一进一出型约1W（24VDC供电，20mA输出时）
功率损耗：二进二出型约2W（24VDC供电，20mA输出时） l 本安侧输入
输入热电偶：K;E;S;B;R;T;N;W;J 等各型
热电偶
可选毫伏信号输入：－5～60mVl 非本安侧输出
输出电流：4～20mA；
电流输出允许负载：≤650Ω- l 综合主要技术参数
标准精度：±0.2%F.S
温度漂移：±0.01%F.S / ℃
温度补偿范围：-5～+
冷端补偿误差：±
响应时间：< 0.5s （0 ~ 90％）
稳定时间：< 1 min
绝缘强度：本安端／非本安端之间 2500VAC/分钟
绝缘强度：非本安端之间 1000VAC/分钟
工作环境温度：-20～＋
储存环境温度：-40～＋
环境湿度范围：35~85%（无冷疑）
外形尺寸：厚16.5×宽106×高112（mm）
整机重量：约 - l 安全防爆认证参数
防爆等级标志：[Exia Ga] (IIC)
安全认证参数：Um = 250V Uo = 10.5V Io = 5mA

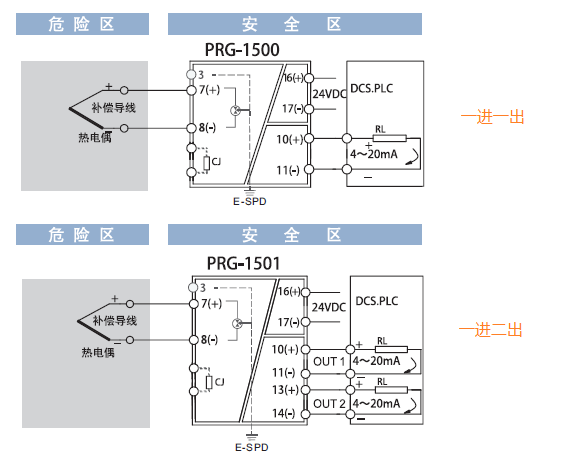

Po = 14mW Lo = 20 mH Co = 1.7μF - 端子接线图
