TM5024开关量输出安全栅
TM5024开关量输出安全栅,将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。 该安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
- TM5024开关量输出隔离式安全栅（一入一出）
- 产品特性
- ◇ 将安全区的电源通过开关、晶体管或逻辑电平信号输出至危险区的现场设备。
- ◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用。
- ◇ 适用于连接的现场设备：电磁阀、报警器、发光二极管或其它本安设备。
- ◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区。
- ◇ 安装与端子接线：35mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
- 产品概述
- 开关量输出隔离安全栅
将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。
该安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。 - 选型、订货代码
订货信息：
订货型号／规格
输入信号
输出信号
TM5024-13
干接点开关
逻辑电压：12V＜Vo＜21.4V
最大输出电流：45 mA
TM5024-23
晶体管
TM5024-33
电平信号
- 技术参数
- l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电）：< 75mA （输出 45mA 时） - l 非本安侧输入
输入类型： - A. 选择干接点开关：输入电流≤3mA/24V; 开关延时≤2s
B. 选择电平信号：高电平 4~24V; 低电平 ≤1V
C. 选择晶体管：电气容量 30VDC,100mA - l 本安侧输出
输出信号：逻辑电压信号

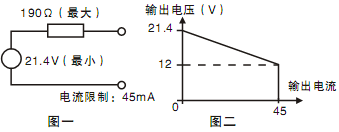

输出等效回路（图一）：
输出特性曲线（图二）：
最小输出电压：45mA时，12V
最大输出电压：24V
最大输出电流：45mA - l 输入/输出特性
正常相位（*注明: 括符内描述为反向相位）
A. 选择干接点开关：如果输入开关闭合,则输出导通,输出指示黄色灯亮
B. 选择电平信号：如果输入高电平4~24V,则输出导通,输出指示黄色灯亮
C. 选择晶体管：如果输入的晶体管导通,则输出导通,输出指示黄色灯亮。（反相时，则不导通，输出指示黄色灯灭）
A. 如果输入开关断开,则输出不导通,输出指示黄色灯不亮
B. 如果输入低电平<1V,则输出不导通,输出指示黄色灯不亮。
C. 如果输入的晶体管不导通,则输出不导通,输出指示黄色灯不亮。（反相时，则导通，输出指示黄色灯亮）
*注明 : 若需要反向相位, 需通过该产品内部的微型开关设置,用户订货时注明。 - l 综合主要技术参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输, 入&, amp;, amp;, lt;, /SPAN>-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋

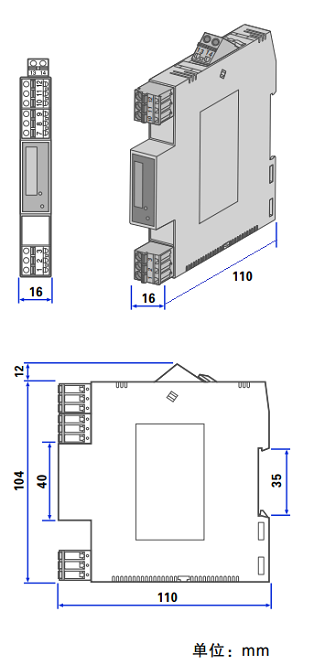

外形尺寸：厚度×高度×长度＝16×116×110（mm） - l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 25V Io = 147mA

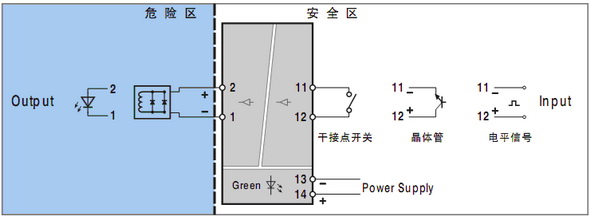

Po = 0.92W Lo = 1.4mH Co = 0.08μF - 端子接线图
-
TM5000 信号隔离安全栅选型简介
型 号：TM5000系列安全隔离栅 | 功能简介： |
模拟量输入（2线制变送器4－20MA信号）,带配电 | |
TM5041 信号输入隔离式安全栅（带配电一入一出） | 向二线制变送器提供隔离电源，并把二线制变送器的4～20MA信号经本安隔离转换成所需的直流信号输出至安全区控制系统或仪表。 |
TM5043 信号输入隔离安全栅（带配电，一入二出） | 向二线制变送器提供隔离电源，并把二线制变送器的4～20MA信号经本安隔离分配成2路所需直流信号输出至安全区控制系统或仪表。 |
TM5044 信号输入隔离式安全栅（带配电二入二出） | 相当于2台一入一出安全栅（TM5041）的功能 |
TM5900HART信号输入隔离式安全栅（带配电） | 向现场二线制变送器提供隔离电源，信号处理。支持HART数据信号双向通讯 |
模拟量输入（电流、电压信号），不带配电 | |
TM5051 直流信号输入隔离式安全栅（一入一出） | 将输入的直流信号经本安隔离转换成所需的直流信号输出至安全区控制系统或智能仪表。 |
TM5053 直流信号输入隔离式安全栅（一入二出） | 将输入的直流信号经本安隔离转分配成2路所需的直流信号输出至安全区控制系统或智能仪表。 |
TM5054 直流信号输入隔离式安全栅（二入二出） | 相当于2台TM5051一入一出安全栅的功能 |
模拟量输出（阀门定位器、电气转换器以及其它本安设备） | |
TM5045 直流信号输出隔离式安全栅（一入一出） | 将安全区的调节器或操作器的4－20mA信号经本安隔离传送，重现并驱动处于危险现场的电气（I/P）转换器、阀门定位器等各种线性执行器。 |
TM5049 直流信号输出隔离式安全栅（二入二出） | 相当于2台一入一出安全栅（TM5049）的功能 |
TM5905 HART信号输出隔离式安全栅（一入一出） | 支持HART数据信号双向通讯 |
模拟量输入/ 输出安全栅 | |
TM5040 信号输入 / 输出隔离式安全栅（一入二出） | 集检测端隔离式安全栅和操作端隔离安全栅的功能于一体；一入二出型 |
热电偶、毫伏信号输入隔离式安全栅 | |
TM5074 热电偶输入隔离式安全栅（一入一出） | 将危险区的热电偶信号转换成所需的直流信号，输出至安全区的控制系统或其它智能仪表 |
TM5910 热电偶输入隔离式安全栅（一入二出） | 将危险区的热电偶信号转换成所需的2路直流信号，输出至安全区的控制系统或其它智能仪表 |
TM5922 热电偶输入隔离式安全栅（二入二出） | 相当于2台单路热电偶安全栅（TM5074）的功能 |
热电阻、电位器信号输入隔离式安全栅 | |
TM5082 热电阻输入隔离式安全栅（一入一出） | 将危险区的热电阻信号转换成所需的直流信号，输出至安全区的控制系统或其它智能仪表 |
TM5920 热电阻输入隔离式安全栅（一入二出） | 将危险区的热电阻信号转换成所需的2路直流信号，输出至安全区的控制系统或其它智能仪表 |
TM5921 热电阻输入隔离式安全栅（二入二出） | 相当于2台单路热电阻安全栅（TM5082）的功能 |
TM5083 滑线电阻输入隔离式安全栅（一入一出） | 将危险区的滑线电阻信号转换成所需的直流信号，输出至安全区的控制系统或其它智能仪表 |
TM5084 滑线电阻输入隔离式安全栅（一入二出） | 将危险区的滑线电阻信号转换成所需的2路直流信号，输出至安全区的控制系统或其它智能仪表 |
开关量输入隔离式安全栅 | |
TM5011 开关量输入隔离式安全栅（一入一出） | 接收危险区的开关或接近开关信号，通过安全栅输出到安全区 |
TM5014 开关量输入隔离式安全栅（一入二出） | 接收危险区的开关或接近开关信号，通过安全栅分配成2路开关信号输出到安全区 |
TM5018 开关量输入隔离式安全栅（二入二出） | 相当于2台开关量输入安全栅（TM5011）的功能 |
开关量输出隔离式安全栅 | |
TM5024 开关量输出隔离式安全栅（一入一出） | 将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备及其它没有能量储存的简单设备 |
TM5930 开关量输出隔离式安全栅（二入二出） | 相当于2台开关量输出安全栅（TM5024）的功能 |
