TM5018双路开关量输入安全栅

TM5018开关量输入隔离式安全栅（二入二出）

产品特性

◇   接收来自危险区域的开关或接近开关信号,双入双出

◇  配合DCS/PLC等控制系统或其它单元组合仪表应用

◇  适用于连接至控制系统：各款DCS/PLC 的DI卡

◇  适用于连接的现场设备：干接点开关，接近开关

◇  设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区

◇   24V直流电源供电，供电电源-输入-输出之间全隔离

◇  安装与端子接线：35mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接

产品概述

双通道开关量输入隔离安全栅
接收来自危险区域的开关或接近开关信号，通过安全栅隔离，以继电器触点（电平信号或晶体管）输出方式传送至安全区的控制系统或其它组合仪表。
该隔离安全栅采用独立的24V直流电源供电，供电电源-输入-输出之间全隔离。

选型、订货代码



订货信息：
订货型号／规格	输入2路信号	输出2路信号
TM5018-1212	开关，NAMUR接近开关	继电器触点
TM5018-1313	开关，NAMUR接近开关	电平信号
TM5018-1414	开关，NAMUR接近开关	晶体管













技术参数

l  供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 40mA

l  本安侧输入
输入开关类型：开关；NAMUR 型(DIN19234标准)接近开关
供电电压：8V （开路状态）;    短路电流：约 8mA
开关阀值：约 1.5mA;             回滞：典型值 0.2 mA

l  非本安侧输出
输出类型：
A. 继电器触点：单刀转换继电器
    触点特性：24VDC，2A ；负载类型：电阻性负载
    响应时间：≤10ms
B. 电平信号：高电平 4.5V ~ 5.5V ；低电平 ≤0.5V ；高电平驱动能力≤20mA
C. 晶体管：外部供电电压≤40V；驱动输出电流≤40mA
     晶体管集电极输出    高电平: VCC； 低电平: ≤2.5V
     晶体管发射极输出    高电平: VCC -2.5V；低电平:≤ 0.5V

l  输入/输出特性
以继电器触点输出方式为例说明其输入/输出之特性:
正常相位（*注明: 括符内描述为反向相位）
☆ 现场开关闭合或输入回路电流  > 2.1mA， 继电器触点输出被激励：
    面板上输出指示黄色灯亮（反相时，不激励，输出指示黄色灯灭）
☆ 现场开关断开或输入回路电流  < 1.2mA，继电器触点输出不激励:
    面板上输出指示黄色灯灭（反相时，被激励，输出指示黄色灯亮）
*注明：若需要反向相位，需通过该产品内部的微型开关设置，用户订货时注明。

l  综合主要技术参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃

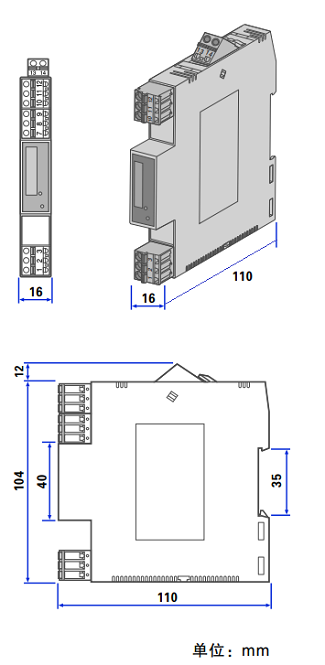

外形尺寸：厚度×高度×长度＝16×116×110（mm）

l  安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数：    Um = 250V    Uo = 11V     Io = 15mA
                         Po = 41.2mW    Lo = 10mH    Co = 1.4μF

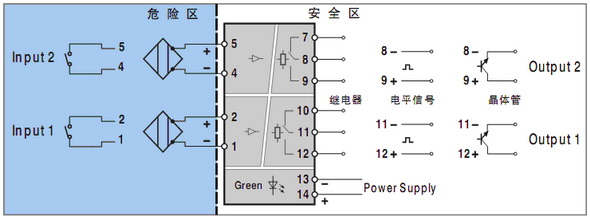

端子接线图
