TM5930双路开关量输出安全栅
TM5930双路开关量输出安全栅，将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。 该安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
- TM5930开关量输出隔离式安全栅（二入二出）
- 产品特性
- ◇ 将安全区的电源通过开关、晶体管或逻辑电平信号，开关信号输出至危险区的现场设备。
- ◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用。
- ◇ 适用于连接的现场设备：电磁阀、报警器、发光二极管或其它本安设备。
- ◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区。
- ◇ 安装与端子接线：35mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
- ◇ 双通道，全隔离抗干扰，相当于2台HTM5024的功能
- 产品概述
- 开关量输出隔离安全栅（二入二出）：输出电源信号至危险区
将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。
该安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。 - 选型、订货代码
订货信息：
订货型号／规格
输入2路信号
输出2路信号
TM5930-1313
干接点开关
逻辑电压：12V＜Vo＜21.4V
最大输出电流：45 mA
TM5930-2323
晶体管
TM5930-3333
电平信号
- 技术参数
- l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24V供电）：< 110mA (输出电流 45mA 时) - l 非本安侧输入
输入类型： - A. 选择干接点开关：输入电流≤3mA/24V; 开关延时≤2s
B. 选择电平信号：高电平 4~24V; 低电平 ≤1V
C. 选择晶体管：电气容量 30VDC,100mA - l 本安侧输出
输出信号：逻辑电压信号

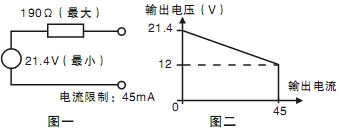

输出等效回路（图一）：
输出特性曲线（图二）：
最小输出电压：45mA时，12V
最大输出电压：24V
最大输出电流：45mA - l 输入/输出特性
正常相位（*注明: 括符内描述为反向相位）
A. 选择干接点开关：如果输入开关闭合,则输出导通,输出指示黄色灯亮
B. 选择电平信号：如果输入高电平4~24V,则输出导通,输出指示黄色灯亮
C. 选择晶体管：如果输入的晶体管导通,则输出导通,输出指示黄色灯亮。（反相时，则不导通，输出指示黄色灯灭）
A. 如果输入开关断开,则输出不导通,输出指示黄色灯不亮
B. 如果输入低电平<1V,则输出不导通,输出指示黄色灯不亮。
C. 如果输入的晶体管不导通,则输出不导通,输出指示黄色灯不亮。（反相时，则导通，输出指示黄色灯亮）
*注明 : 若需要反向相位, 需通过该产品内部的微型开关设置,用户订货时注明。 - l 综合主要技术参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

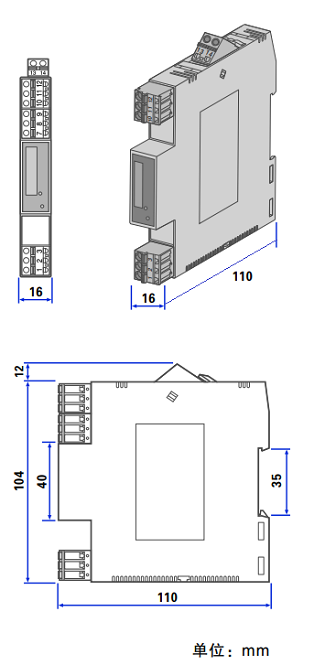

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC- 外形尺寸：厚度×高度×长度＝16×116×110（mm）
- l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 25V Io = 147mA

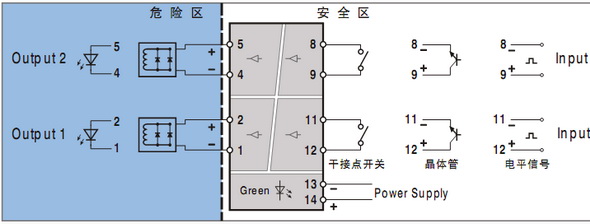

Po = 0.92W Lo = 1.4mH Co = 0.08μF - 端子接线图
