TM5011开关量输入安全栅
TM5011开关量输入安全栅，接收来自危险区域的开关或接近开关信号，通过安全栅隔离，以继电器触点（电平信号或晶体管）输出方式传送至安全区的控制系统或其它组合仪表。 该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
- TM5011开关量输入隔离式安全栅(一入一出)
- 产品特性
- ◇ 接收来自危险区域的开关或接近开关信号
- ◇ 适用于连接至控制系统：各款DCS/PLC 的DI卡
- ◇ 适用于连接的现场设备：干接点开关，接近开关
- ◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区
- ◇ 采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离
- ◇ 安装与端子接线：35mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
- 产品概述
- 开关量输入隔离安全栅
接收来自危险区域的开关或接近开关信号，通过安全栅隔离，以继电器触点（电平信号或晶体管）输出方式传送至安全区的控制系统或其它组合仪表。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。 - 选型、订货代码
订货信息：
订货型号／规格
输入信号
输出信号
TM5011-12
开关，NAMUR接近开关
继电器触点
TM5011-13
开关，NAMUR接近开关
电平信号
TM5011-14
开关，NAMUR接近开关
晶体管
- 技术参数
- l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA - l 本安侧输入
输入开关类型：开关；NAMUR 型(DIN19234标准)接近开关
供电电压：8V （开路状态）; 短路电流：约 8mA
开关阀值：约 1.5mA; 回滞：典型值 0.2 mA - l 非本安侧输出
输出类型：
A. 继电器触点：单刀转换继电器
触点特性：24VDC，
响应时间：≤10ms
B. 电平信号：高电平 4.5V ~ 5.5V ；低电平 ≤0.5V ；高电平驱动能力≤20mA
C. 晶体管：外部供电电压≤40V；驱动输出电流≤40mA
晶体管集电极输出 高电平: VCC； 低电平: ≤2.5V
晶体管发射极输出 高电平: VCC -2.5V；低电平:≤ 0.5V - l 输入/输出特性
以继电器触点输出方式为例说明其输入/输出之特性:
正常相位（*注明: 括符内描述为反向相位）
☆ 现场开关闭合或输入回路电流 > 2.1mA， 继电器触点输出被激励：
面板上输出指示黄色灯亮（反相时，不激励，输出指示黄色灯灭）
☆ 现场开关断开或输入回路电流 < 1.2mA，继电器触点输出不激励:
面板上输出指示黄色, , , 灯灭, （反相时，被激励，输出指示黄色灯亮）
*注明：若需要反向相位，需通过该产品内部的微型开关设置，用户订货时注明。 - l 综合主要技术参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋

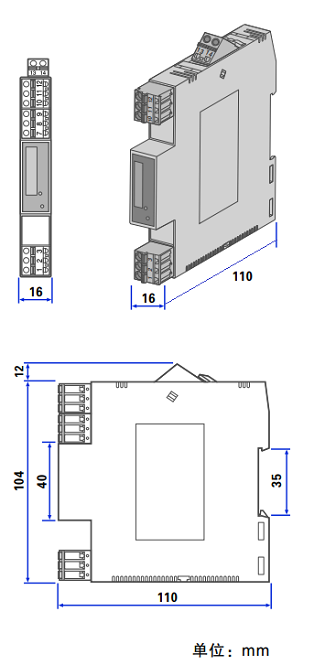

外形尺寸：厚度×高度×长度＝16×116×110（mm） - l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 11V Io = 15mA

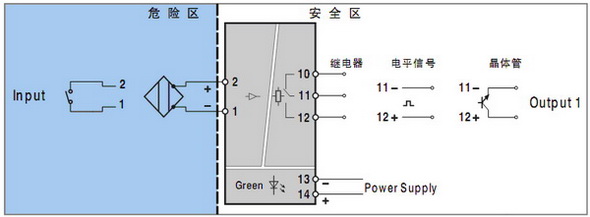

Po = 41.2mW Lo = 10mH Co = 1.4μF - 端子接线图
-
