HDC-007导轨式电压信号源

                                                    HDC-007 导轨式电压信号发生器/电压信号源

　　　              （导轨式安装／0.5级／多种档位设置输出：0-1V／0-3.3V／0-5V／0-10V） 　

概述：HDC-007导轨式电压信号发生器／电流信号源，通用导轨式安装，主要输出0－10V的电流信号，有多种档位输出如：0-3.3 ／0-5V／ 0-10V，粗调、微调双模式，高精度线性输出，便于工业现场使用。0-10.0V,旋钮最小调节数字为0.1V，仪表精度±0.5%F.S，精度适中,稳定可靠，带电源反接保护。

    HDC-007导轨式电流信号发生器／电流信号源，为有源接法，常用的PLC、变频器、伺服阀都可以接，可适用于工业上多种场合。 使用简单直观方便：顺时针旋转为“+”，逆时针旋转为“一”

一、产品特点：　

◇ 采用先进的数字编码器旋钮调节输出，经久耐用，不受环境影响

◇ 使用简单直观方便：顺时针旋转为“+”，逆时针旋转为“一”

◇ 线性输出：0-1V／0-3.3V／0-5V／0-10V，粗调、微调双模式

◇ 可根据需要设置显示：10.0V ／100% ／50.0HZ

◇ 3位0.4寸高亮度数码管显示

◇ 0-10.0V,旋钮最小调节数字为0.1V

◇ 供电24VDC(15V-30V宽范围供电),带电源反接保护，或选配电源220VAC供电

◇ 输出调节0.1V

◇ 可选配RS485通讯功能

二、产品技术参数：

1. 供电电压：24V(15-30V)

2. 电流输出：0-10.0V（负载0~20mA）

3．输出调节0.1V，误差优于0.05V

4．仪表精度±0.5%F.S

5．3位0.4寸高亮度数码管显示

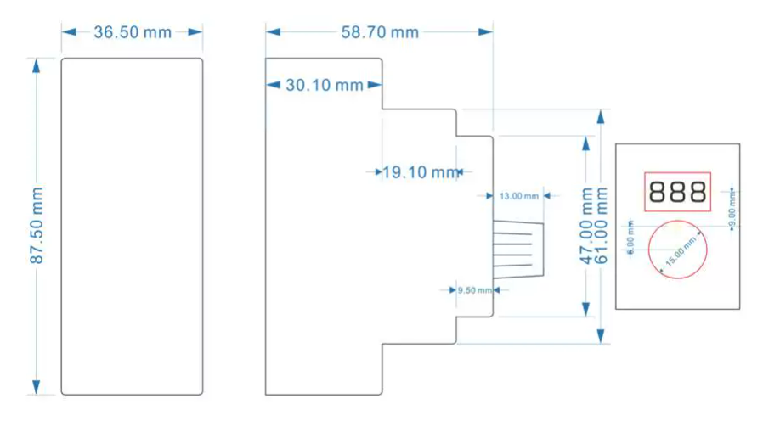

6．外形尺寸：长×宽×厚=87.5×58.7×36.5（mm）

7．标准导轨式安装：DIN35（mm）

8．重量：200g

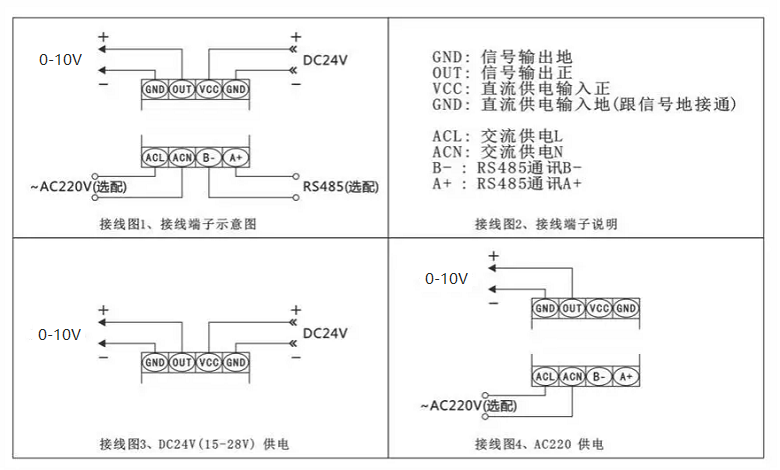

接线图如下：
