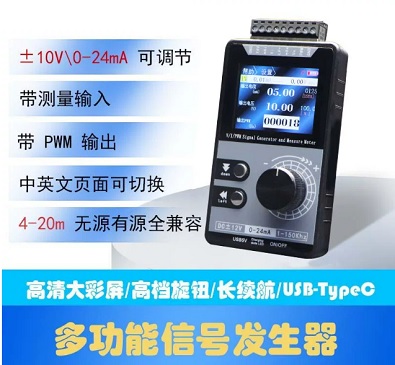

HDE-T10 电压电流信号源
HDE-T10手持式电压电流信号源／电压电流信号发生器，电压模拟输出0-5V／1-5V／0-10V,电流模拟输出0-20mA／4-20mA／0-22mA,PWM脉冲方波输出：频率可调1-150kHz，占空比可调0-100%；(高电平为5V,电流<20mA)。带有粗调和细调两种模式，主要用于传感器、变送器、调节器、记录仪、显示仪表、工业阀门等各类热工仪表的现场调试。采用外部电源供电和锂电池供电两种方式，方便实用，仪表精度0.5%FS。

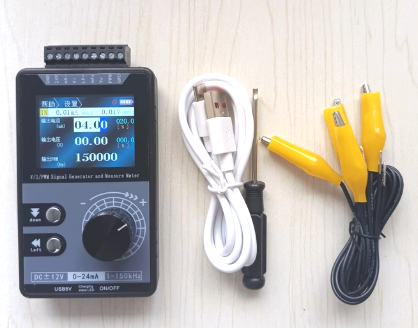

HDE-T10手持式电压电流信号源
（电压电流及PWM信号发生器：电压输出0-10V／电流输出0-20mA/频率1-150KHZ）
概述： HDE-T10手持式电压电流信号源／电压电流信号发生器，电压模拟输出0-5V／1-5V／0-10V／±5V／±10V等,电流模拟输出0-20mA／4-20mA／0-22mA,PWM脉冲方波输出：频率可调1-150kHz，占空比可调0-100%；(高电平为5V,电流<20mA)。带有粗调和细调两种模式，主要用于传感器、变送器、调节器、记录仪、显示仪表、工业阀门等各类热工仪表的现场调试。采用外部电源供电和锂电池供电两种方式，方便实用，仪表精度0.5%FS。
HDE-T10电压电流信号源采用数字编码器调节输出，顺时针旋转为增加“+”，逆时针旋转为减小“一”，使用简单，直观方便，大量应用于工业自动化现场，是仪表检测维护技术人员的理想工具。
一、主要技术特点：
◇ 采用先进的数字编码器旋钮调节输出，经久耐用，不受环境影响
◇ 使用简单直观方便：顺时针旋转为“+”，逆时针旋转为“一”
◇ 线性输出：0-5V／0-10V／0-20mA／4-20mA／0-22mA，粗调／微调
◇ PWM脉冲方波输出：1-150kHz，占空比可调0-100%；(高电平为5V,电流<20mA)。
◇ 可根据需要设置显示：10.00V／20.00mA ／100% ／50.0HZ
◇ 可模拟二线制／三线制／四线制变送器功能，有源／无源输出
◇ 电压输出10.00V,校准后精度0.03V
◇ 电流输出0-20.00mA,校准后精度0.05mA
◇ 4-20.00mA,旋钮最小调节数字为0.01mA
◇ 电压测量范围±50V,电流测量范围±50mA,误差优于0.03V或0.03mA
◇ 三种供电模式: (1) 24V外部供电 (2)锂电池供电 (3)USB口供电
◇ 2.0寸TFT彩屏显示（320*240）；
◇ 电压电流输出调节0.01V／0.01mA；
◇ 带电池整机重量150g；
二、输出技术指标： HDE001手持式电压电流信号源
功 能 | 技术参数 |
输出电压 | 0 - 5.00V／1 - 5.00V／±5.00V |
0 - 10.00V／2 - 10.00V／±10.00V | |
输出电流 | 0 - 20.00mA／4 - 20mA |
负载电阻10-500Ω | |
PWM脉冲信号输出 | 1-150kHz，占空比0-100%(高电平为5V,电流<20mA) |
供电方式（1） | 外接24V(DC15V-30V);功率2W(充电时5W) |
供电方式（2） | 内置3.7V锂电池供电，容量1000mA,充电电流0.8A |
供电方式（3） | 外接 micro USB-5V，电流0.2A(充电时1A) |
模拟二／三／四线制变送器 | 4 - 20.00mA |
显示窗口 | 2.0寸TFT彩屏显示（320*240） |
调节模式 | 先进的数字编码器旋钮式调节：精调／微调 |
仪表精度 | ±0.5% FS |
外形尺寸 | 100×60×25（mm） |
重 量 | 0.15 kg |
三、应用场合：
(1)需要0～20mA、4－20mA电流信号的场合，特别适合现场仪表的调试维护；
(2)需要0～5V、0－10V、1－5V电压信号的场合,二次仪表的调试维护；
(2)需要PWM肪冲输出场合0～150KHZ ；
(4)需要模拟变送器的场合，模拟变送器调节其它仪表；

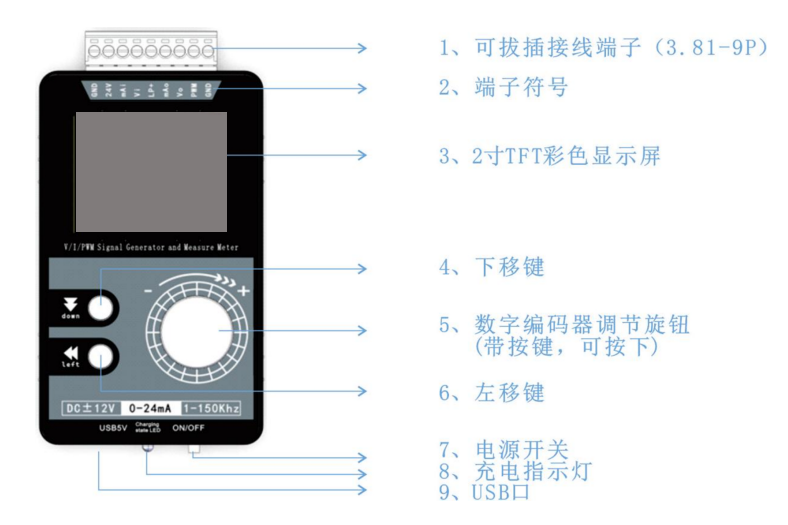

四、外形尺寸／供电方式／接线方式:
