HDX801智能信号源(老款)

     HDX801 智能信号发生器/信号源（2010老款）

　　　　　　　         （多功能信号校验仪: V、mA、mv、Ω） 　　

概述：　HDX801智能信号发生器（信号源）是一种兼有测量和输出功能的精密仪器，又称高精度直流信号源，多功能仪表校验仪。它集测量和输出直流mv,mA,V,电阻四种信号于一体，并带24VDC电源输出。大量应用于过程测量控制二次仪表的试验、检验及校准。精度高达0.05%FS，6位LED显示，输出电压、电流、电阻信号：0－20mA，4－20mA，0－5V，0－10V，0－11V，0－110mv,0-2200Ω等。带有粗调键和细调键，快捷输出键，精度高、速度快、信号稳。

　　 HDX801智能信号发生器（信号源），一机多用(电压、电流、mv、电阻），兼有输出和测量，功能全面；各项功能均设计了保护电路，有效避免误操作对仪器的损害，可靠耐用；大量应用于实验室、仪表标定室、工厂仪表校验室、学校实验室等，能满足实验室及工厂的多种需求，是工厂生产及实验室进行仪表检测、校正、维护的必备工具。阶跃输出功能和百分比快捷输出功能，能有效提高仪表校验人员的实际工作效率，实用方便。

一、HDX801智能信号发生器/ 信号源，技术特点：

◇ 仪器内部的标准信号源、可调电阻源、多用表和仪表电源四部分相互独立，可以任意组合

◇ 高性能信号源，6位高精度显示，具有良好的长期稳定性，皮实耐用，带有多种快捷键，方便实用

◇ 测量信号：mA、V、mv、Ω信号，具有阶跃输出功能

◇ 输出信号：mA、V 、mv、Ω信号，带有百分比快捷键输出功能

◇ 提供大功率24V DC输出，负载电流500mA，为各种仪表提供电源　

◇ 具有短路、过压、过流保护及提示功能，有效克服误操作

◇ 面板带中文提示和指示灯，无需看说明书非专业人员即可使用　　　　　　　　　　　　　　　

二、HDX801智能信号发生器/ 信号源，技术指标：

1． 电压输出：0～110mV，0～11V，分辨力10μV,内阻≤0.2Ω

2． 电流输出：0～20mA，0～22mA，分辨力1μA,负载电阻0～750Ω

4． 电阻输出：0～2200Ω，分辨力0.1Ω

5． 阶跃输出：0%，20%，40%，60%，80%，100% (mV，V，mA三种功能)

6． 输出精度：±0.05%FS　

7． 电压测量：0～±400mV，0～±40V

8． 电流测量：0～±40mA

9． 电阻测量：0～4000Ω

10．测量精度：±0.05%FS

11．外供电源：24VDC，负载电流500mA，具有短路、过流保护功能

12．仪表电源：220V AC，功耗：8VA

13．外形尺寸：256×88×280，仪表重量：2Kg

14．随机配件：电源线一根，24V输出线一付，信号线3付，简单说明书一份，合格证一份

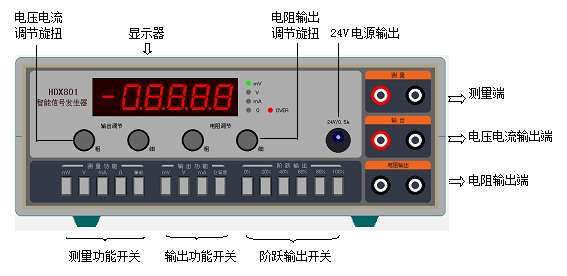

三、前面板简单说明： HDX801智能信号发生器

测量开关：① mV测量 ②V测量 ③mA测量 ④Ω测量 ⑤输出选择键

输出开关：① mV输出 ②V输出 ③mA输出 ④Ω输出

指示灯5个：① mV指示灯 ②V指示灯 ③mA指示灯 ④Ω指示灯 ⑤OVER指示灯

快速阶跃输出开关：0%，20%，40%，60%，80%，100%(百分比输出开关)　　　　　　

电压电流调节旋扭：粗调和细调

电阻输出调节旋扭：粗调和细调

HDX801智能信号发生器，多功能校验仪，使用简单方便，功能强大，一台仪表可输出及测量四种信号，带粗调和细调键，百分比快捷输出键，能满足实验室及工厂的多种需求，是工厂生产及实验室进行检测、校正的必备仪表，可完全替代昂贵的进口产品，性能稳定可靠，精度高达±0.05%FS。

四、产品附件：

（1）使用说明书、合格证各一份；                   （2）24V输出线一付
（3）信号输出线和测量线三付； 　　　                                                  （4）配套电源线一根
