: XSD4A 多通道液晶数显仪
XSD4A系列多通道液晶数显表，分3通道／4通道两种类型，与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、重量、成分等物理量的测量显示和控制. 特别适合多通道测量值的加、减、比较运算的应用。

产品详细

XSD4A 多通道液晶数显仪（3／4通道仪表）

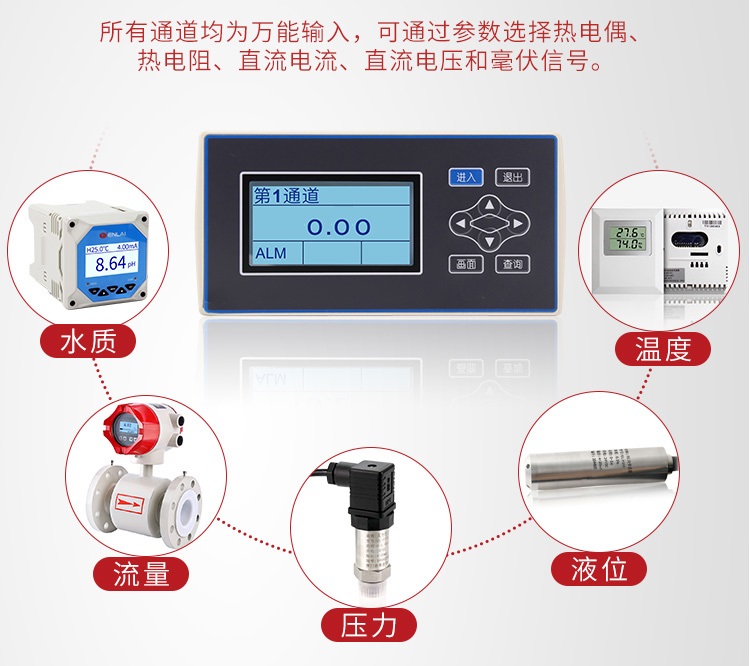

用途及特点：XSD4A系列多通道液晶数显表，分3通道／4通道两种类型，与各类模拟量输出的传感器、变送器配

合，完成温度、压力、液位、重量、成分等物理量的测量显示和控制. 特别适合多通道测量值的加、减、比较运算的

应用。中文菜单，简单方便实用。

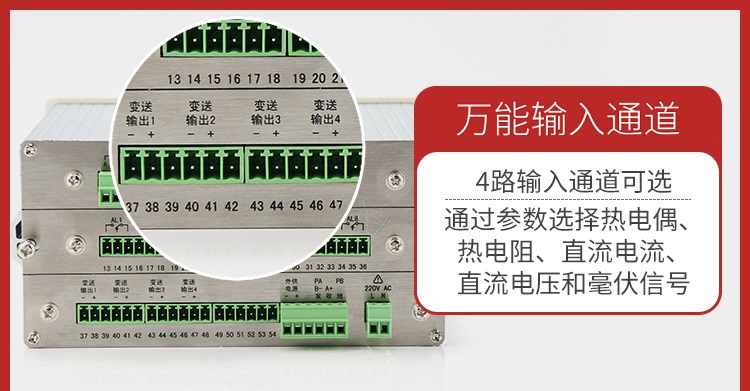

◇ 信号输入:电压／电流／热电阻／热电偶／mv等

◇ 仪表类型：3通道／4通道

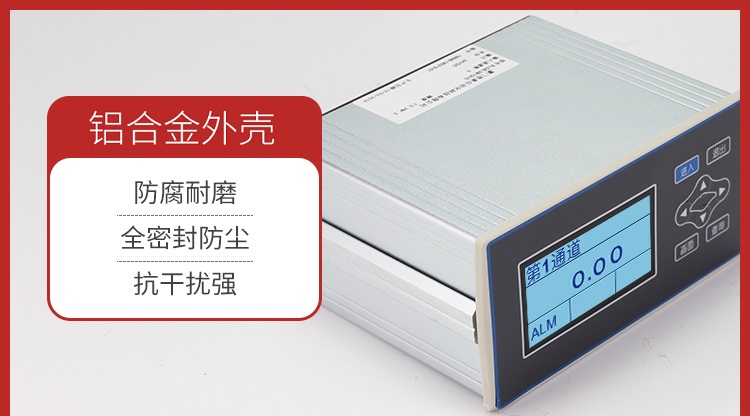

◇ XSD4A为铝合金外壳液晶仪表，万能输入，抗干扰

◇ 各通道输入信号、量程、调校、数字滤波独立设定

◇ 精度：优于±0.2%FS，测控周期：通道数×0.2秒

◇ 外形及面板形式：160×80

◇ 显示范围：128*64点阵液晶显示，中文菜单，简单方便

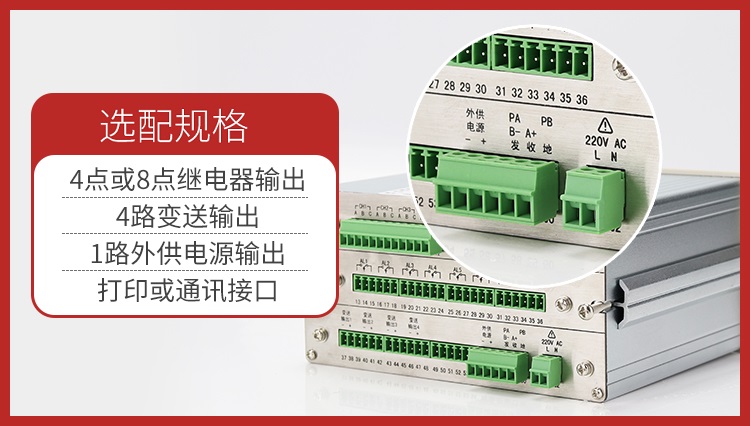

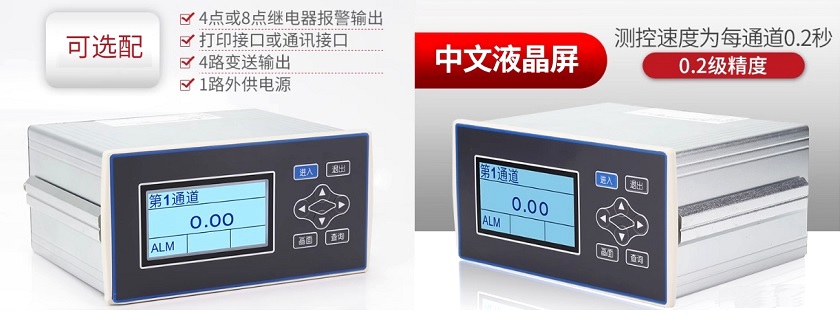

◇ 选配功能：4点报警、变送输出、通信、清零、峰值保持、运算结果显示、打印、外供变送器电源等

用途及特点：

内容	代码说明
	XSD4A-3	标准配置3路输入；0.2级显示精度；测控速度（0.2秒 ×通道数）；
	XSD4A-4	标准配置4路输入；0.2级显示精度；测控速度（0.2秒 ×通道数）；

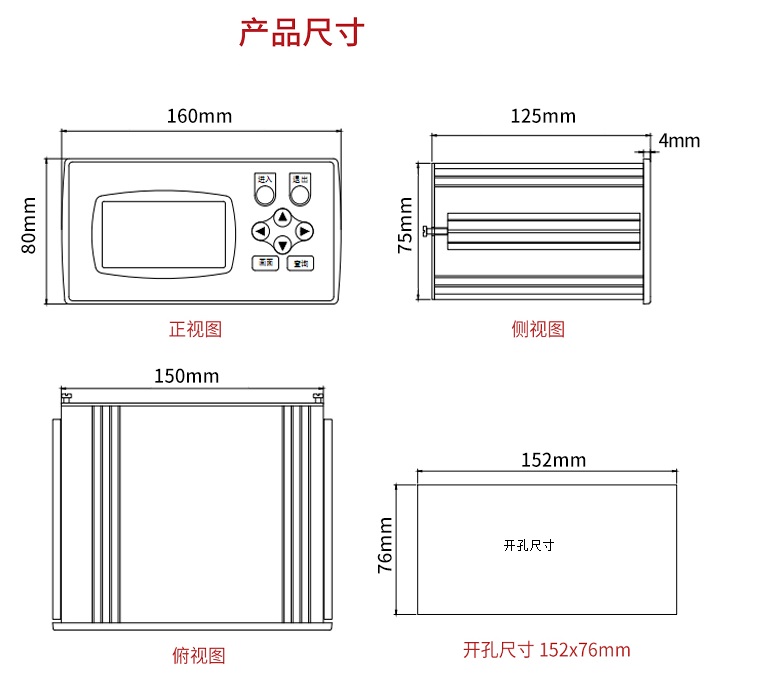

外形尺寸		160×80×64mm （开孔尺寸：152×76）

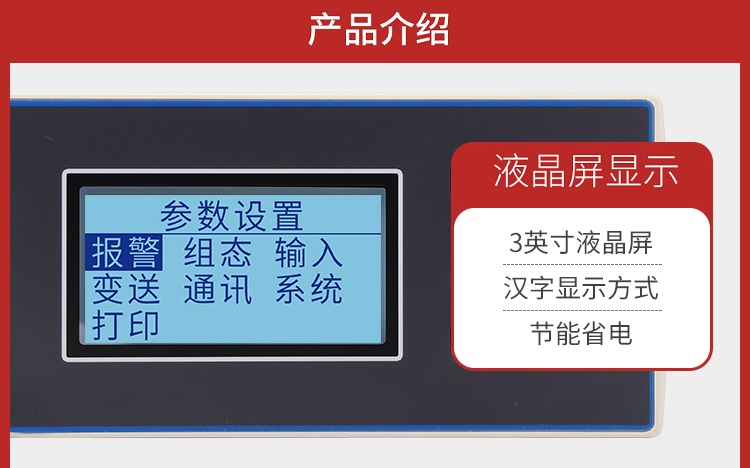

面板规格		-	3英寸白底黑字液晶屏（128×64）

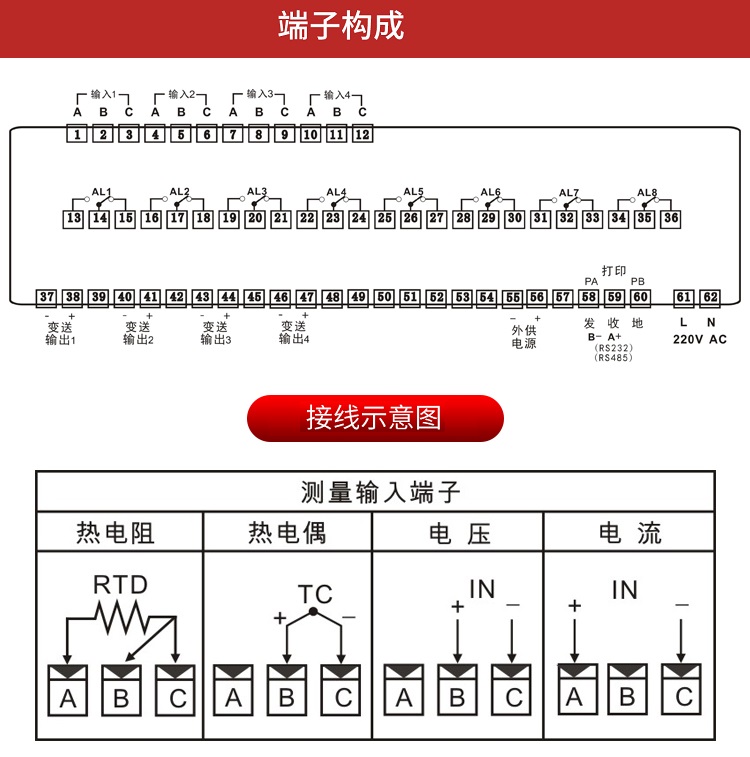

输入信号（万能输入）注（1）			万能输入，通过参数设置选择输入信号热电偶（K/S/R/B/N/E/J/T/WR325/WR526）；热电阻（Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2）；电压（（0～5）V/（0～10）V/（1～5）V）；电流（（4～20）mA/（0～20）mA）；毫伏（（±20mV）/（±100）mV）；远传压力表（40Ω～370Ω）远传压力表
报警（选件）(250V AC/3A，阻性负载)			T0	无继电器输出
			T2	2点继电器输出为常开常闭
			T4	4点继电器输出为单常开
变送输出（选件）：负载能力：600Ω				A1	电流输出(4～20)mA、(0～20)mA； 2路时A1A1
				A2	电压输出(1～5)V、(0～5)V； 2路时A2A2
				A3	电压输出(0～10)V； 2路时A3A3
外供电源（选件，*多可选择1路外供电源）					B1	24V±5% 50mA以下
					B1G	24V±5% 100mA以下
					B2	12V±5% 50mA以下
					B2G	12V±5% 100mA以下
					B3	精密电源：10V±2%，30ppm，100mA以下
通讯（选件）（通讯速率：2400、4800、9600、19200）（通讯地址：0～99）						MS1	RS232接口可通过软件设置选择 TCASCII或Modbus-RTU
						MS2	RS485接口可通过软件设置选择 TCASCII或Modbus-RTU
电源规格							V0	100-240V AC 50/60 Hz

注①：输入信号选择 PT1000 时，选择其他热电阻类型无效。输入信号选择 0-10V 时，其他电压输入无效
