XSR200无纸记录仪

XSR200无纸记录仪

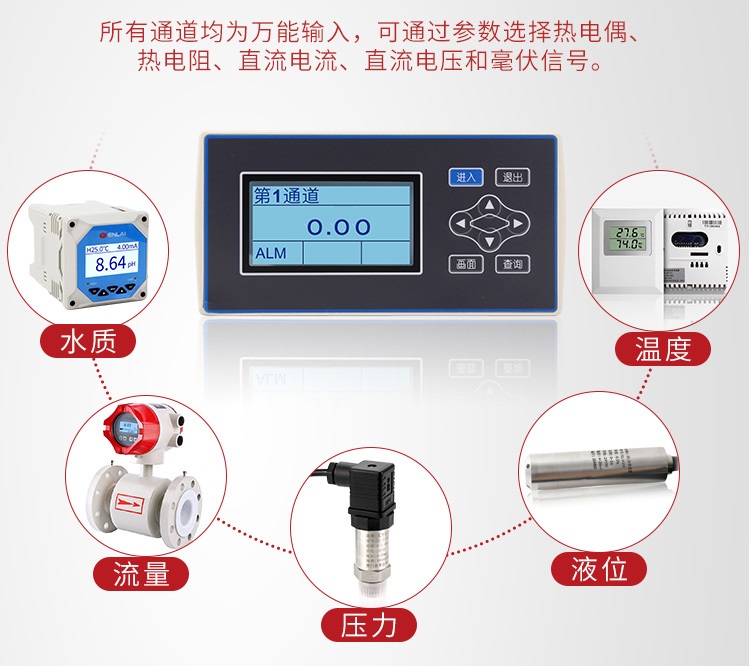

XSR200无纸记录仪,可接入1--4通道信号(万能输入),汉字中文菜单显示,实用简单方便,记录各通道的历史数据(曲线),并可查询,与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、重量、成分等物理量的测量显示和控制.具有加减乘除等函数运算功能,智能方便。
产品详细
         XSR200   经济型无纸记录仪(4通道万能信号输入)



用途及特点: XSR200无纸记录仪,可接入1--4通道信号(万能输入),汉字显示,记录各通道的历史数据(曲线),

并可查询,与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、重量、成分等物理量的测量显示和控制.

中文菜单,简单方便实用。具有加减乘除等函数运算功能,智能方便。

信号输入:电压/电流/热电阻/热电偶/mv等

仪表类型:1通道/2通道/3通道/4通道

铝合金外壳液晶仪表,万能输入,抗干扰

各通道输入信号、量程、调校、数字滤波独立设定

精度:优于±0.2%FS,测控周期:通道数×0.1秒

外形及面板形式:160×80×64  (开孔152×76 )

显示范围:128*64点阵液晶显示,中文菜单,简单方便

选配功能:2点或4点报警、2路变送输出、USB转接口、通讯口、打印口等

用途及特点:

代码说明

 单色无纸记录仪

4通道 经济型无纸记录仪

XSR200

标准配置4路输入;0.2级显示精度;测控速度(0.2秒 ×通道数);

外形尺寸

160×80×64mm(开孔尺寸:152×76)

面板规格

-

3英寸白底黑字液晶屏(128×64)

输入信号(万能输入)

注(1)

万能输入,通过参数设置选择输入信号

热电偶(K/S/R/B/N/E/J/T/WR325/WR526);

热电阻(Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2);

电压((0~5)V/(0~10)V/(1~5)V);

电流((4~20)mA/(0~20)mA);

毫伏((±20mV)/(±100)mV);

远传压力表(40Ω~370Ω)

远传压力表

报警(选件)(250V AC/3A,阻性负载)

T0

无继电器输出

T2

2点继电器输出为常开常闭

T4

4点继电器输出为单常开

变送输出(选件):负载能力:600Ω

A1

电流输出(4~20)mA、(0~20)mA; 2路时A1A1

A2

电压输出(1~5)V、(0~5)V; 2路时A2A2

A3

电压输出(0~10)V; 2路时A3A3

外供电源(选件,*多可选择1路外供电源)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源:10V±2%,30ppm,100mA以下

通讯(选件)(通讯速率:2400、4800、9600、19200)

(通讯地址:0~99)

MS1

RS232接口 可通过软件设置选择

TCASCII或Modbus-RTU

MS2

RS485接口 可通过软件设置选择

TCASCII或Modbus-RTU

USB转储接口

USB

选USB口时同时会带U盘

电源规格

V0

100-240V AC 50/60 Hz



注①:输入信号选择 PT1000 时,选择其他热电阻类型无效。输入信号选择 0-10V 时,其他电压输入无效


接线使用简单方便:
