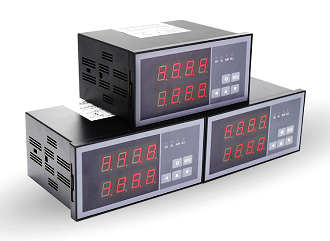

XSD 多通道数显仪表

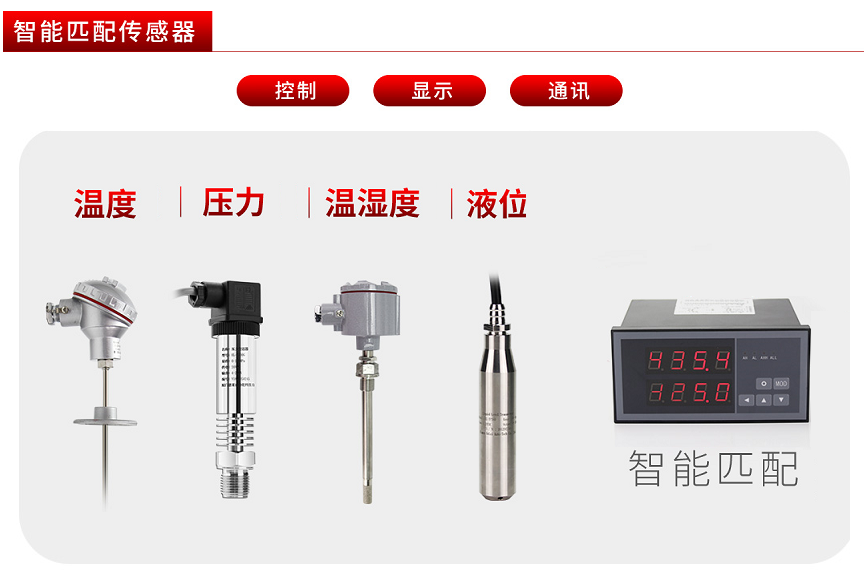

XSD系列多通道数显表分2通道、3通道、4通道三种类型，与各类模拟量输出的传感器、变送器配 合，完成温度、压力、液位、重量、成分等物理量的测量显示和控制. 特别适合多通道测量值的加、减、比较 运算的应用。
XSD多通道数显表（2／3／4通道仪表）
用途及特点：XSD系列多通道数显表分2通道／3通道／4通道三种类型，与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、重量、成分等物理量的测量显示和控制. 特别适合多通道测量值的加、减、比较运算的应用。
◇ 信号输入:电压／电流／热电阻／热电偶／mv等
◇ 仪表类型：2通道／3通道／4通道
◇ XSDAL为铝合金外壳多通道仪表：2通道／3通道／4通道
◇ 各通道输入信号、量程、调校、数字滤波独立设定
◇ 精度：优于±0.2%FS，测控周期：通道数×0.2秒
◇ 外形及面板形式：160×80的各种面板形式
◇ 显示范围：4位LED显示，-1999－9999
◇ 选配功能：4点报警、变送输出、通信、清零、峰值保持、运算结果显示、打印、外供变送器电源等
产品选型：
代 码 | 说 明 | |||||||||
XSD／ |
| 2－4通道数字式智能仪表 | ||||||||

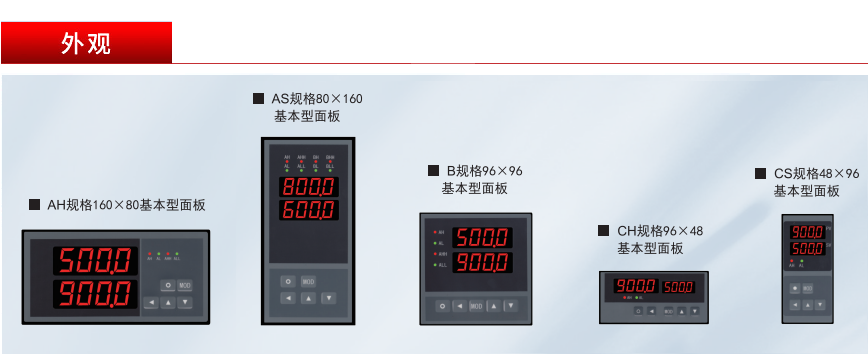

外形尺寸 | AH |
| 大横式160×80×125； | |||||||
AS |
| 大竖式160×80×125 | ||||||||
CH |
| 小横式96×48×112 | ||||||||
CS |
| 小竖式48×96×112 | ||||||||
B |
| 方形96×96×112 | ||||||||
通道数 | 2 |
| 2通道仪表 | |||||||
3 |
| 3通道仪表(AH,AS尺寸) | ||||||||
4 |
| 4通道仪表（AH,AS尺寸） | ||||||||
顺序表示第1、2、3、4 通道输入信号 | E | E、E、E、E | 热电偶或辐射感温计 | |||||||
R | R、R、R、R | 热电阻或电阻 | ||||||||
I | I、I、I、I、I | 直流电流 | ||||||||
V | V、V、V、V | 直流电压 | ||||||||
M | M、M、M、M | MV信号 | ||||||||
W | L、L、L、L | 电位器 | ||||||||
报警点数 | T□ |
| T0：无报警 T1－T4：1－4个报警点 | |||||||
变送输出 | A0 |
| 无输出 | |||||||
A1 |
| 电流输出：4-20mA，0-10mA，0-20mA | ||||||||
A2 |
| 电压输出：0-5V，1-5V | ||||||||
A3 |
| 电压输出0-10V | ||||||||
A4 |
| 电压输出-5V-+5V | ||||||||
外供电源 | B0 |
| 无外供电源 | |||||||
B1 |
| 外供24VDC | ||||||||
B2 |
| 外供12VDC | ||||||||
B3 |
| 外供精密10V电压源 | ||||||||
通讯接口 | S0 |
| 无通讯接口 | |||||||
S1 |
| RS232 (TC ASCII协议) | ||||||||
S2 |
| RS485（(TC ASCII协议) | ||||||||
M1 |
| RS232 (Modbus-RTU协议) | ||||||||
M2 |
| RS485 (Modbus-RTU协议) | ||||||||
仪表电源
| V0 |
| 100-240VAC(50-60HZ) | |||||||
V1 |
| 24VDC (10-24VDC) | ||||||||
非标功能 | N | N表示带非标功能 | ||||||||
