HD311导波雷达液位计

        (高清液晶显示，中英文菜单，简单智能）

概述： 　HD311导波雷达物位计（0-30m)，为工业和市政工程物位测量的场合而设计，专用于各种工业场合的液位／料位测量监控。本产品采用了大量先进工艺，金属防水外壳，坚固耐用，主芯片采用德国进口工业级单片机等数十块专用集成电路，智能算法，自动数字温度补偿和超宽电压输入稳压，抗干扰性强，带二线制/四线制4-20mA输出，支持HART协议。

        HD311雷达波物位计，具有高可靠、耐高温、无污染、防粉尘的特点，它性能稳定、不必接触工业介质就能测量液位，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。广泛用于与液位、料位测控相关的各个领域。

主要应用行业：

● 石油、石化、化工行业的物位、液位储罐测量

● 水及污水处理：泵房、集水井、生化反应池、沉淀池等

● 江河湖泊的液位测量与监控

● 造纸：纸浆、淀粉浆、妥尔油等

● 采矿：矿浆、煤浆池、灰浆池、堆料场

● 食品：酒厂、粮仓、食品材料罐

● 电力、矿山：灰浆池、煤浆池、黄油储罐、堆料场等

● 化工：化学制剂、水及污水等

● 控制系统配套使用

技术原理：

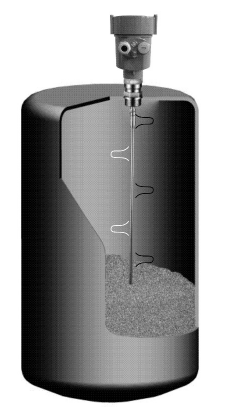

导波雷达发出的高频微波肪冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起一部分脉冲能量被反射回来，被同一天线接收。发射与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射与接收脉冲的时间间隔很小（纳秒量级）很难确认，31X系列雷达物位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

技术优势特点：

● 先进的微处理器和独特的EchoDiscovery回波处理技术，导波雷达物位计可应用于各种复杂工况。

● 多种天线型式和安装方式，能适于各种复杂工况及应用场合。如：高温、高压及小介电常数介质的测量等。

● 测量范围最高可达30米，可安装于各种金属、非金属容器内

● 多种输出电路接口与采集系统配合

● 采用脉冲工作方式，雷达物位计发射功率极低，对人体及环境均无伤害

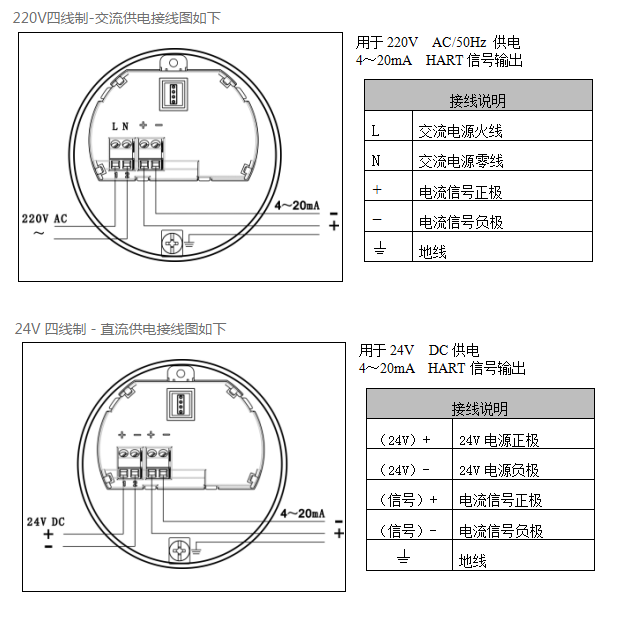

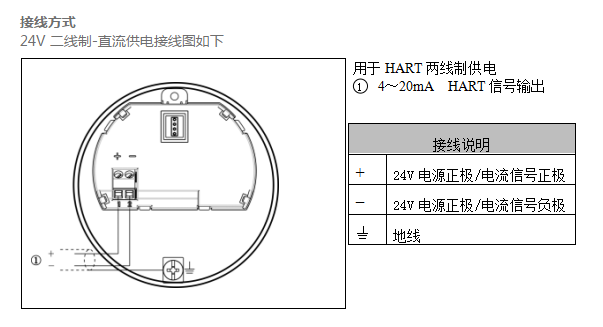

　接线方式：　　　　

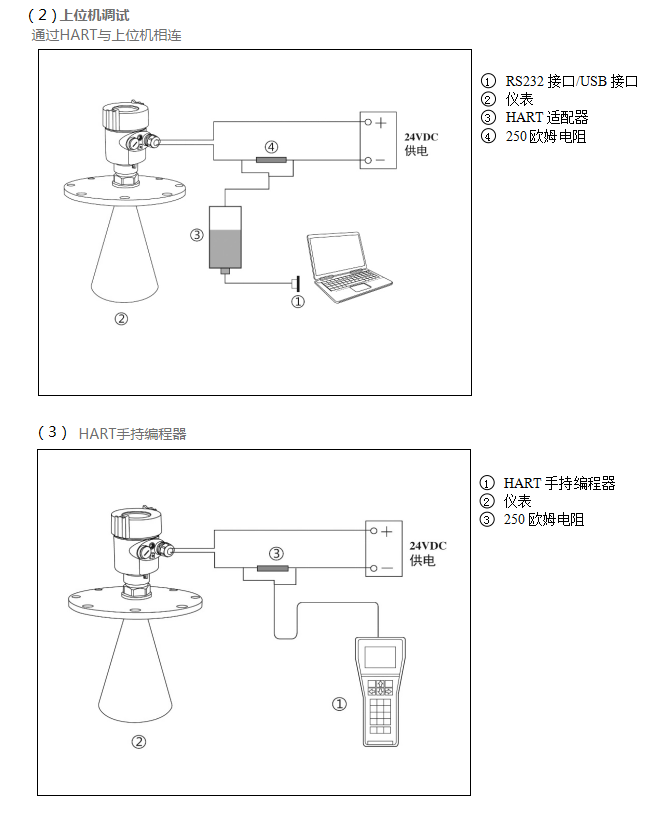

三种方便的调节方式：
