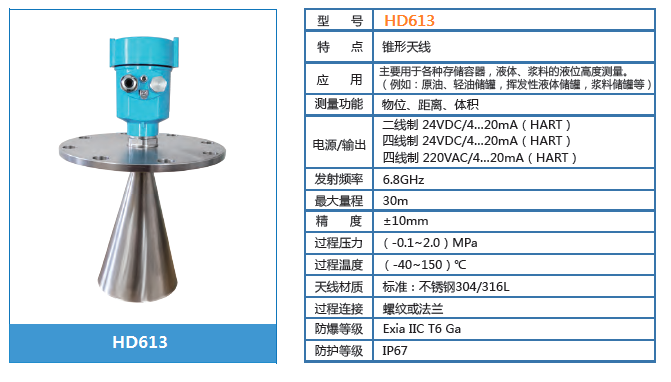

HD613低频雷达波物位计

     HD613低频雷达波液位计（6.8GHZ／0～10,15,20,30m）

          (高清液晶显示，中英文菜单，简单智能）

概述： 　HD613低频雷达波物位计（0-30m)，频率6.8GHZ，为工业和市政工程物位测量的场合而设计，专用于各种工业场合的液位／料位测量监控。本产品采用了大量军工技术和工艺，金属防水外壳，坚固耐用，主芯片采用德国进口工业级单片机等数十块专用集成电路，智能算法，自动数字温度补偿和超宽电压输入稳压，抗干扰性强，带二线制/四线制4-20mA输出，支持HART协议。

        HD613雷达波物位计，具有高可靠、耐高温、无污染、防粉尘的特点，它性能稳定、不必接触工业介质就能测量物位，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、结露，粉尘等缺点。广泛用于与液位、料位测控相关的各个领域。

主要应用行业：

● 石油、石化、化工行业的物位、液位储罐测量

● 水及污水处理：泵房、集水井、生化反应池、沉淀池等

● 江河湖泊的液位测量与监控

● 造纸：纸浆、淀粉浆、妥尔油等

● 采矿：矿浆、煤浆池、灰浆池、堆料场

● 食品：酒厂、粮仓、食品材料罐

● 电力、矿山：灰浆池、煤浆池、黄油储罐、堆料场等

● 化工：化学制剂、水及污水等

● 控制系统配套使用

技术原理：

雷达液位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射与接收脉冲的时间间隔很小（纳秒量级）很难确认，61X系列6.8GHZ雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

技术优势特点：

● 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性

● 采用先进的微处理器和独特的EchoDiscovery回波处理技术，雷达物位计可应用于各种复杂工况。

● 具有“虚假回波学习”功能使得仪表在多个虚假回波的工况下，能获得准确的测量结果。

● 多种天线型式和安装方式，能适于各种复杂工况及应用场合。如：高温、高压及小介电常数介质的测量等。

● 重量轻，便于安装，现场LCD液晶显示，透明防水玻璃窗可视

● 测量范围最高可达30米，覆盖江河湖泊的水位测量

● 可安装于各种金属、非金属容器内，具有多种输出电路接口与采集系统配合

● 采用脉冲工作方式，雷达物位计发射功率极低，对人体及环境均无伤害

 技术参数：

　接线方式：　　　　

 三种方便的调节方式：
