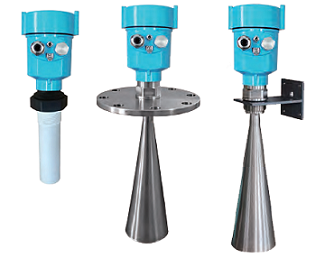

HD912 高频雷达物位计

HD912 高频雷达波物位计（26GHZ／0～10,15,20,30,40,50,60,70m）

          (高清液晶显示，中英文菜单，简单智能）

概述： 　HD912高频雷达波物位计，为工业和市政工程物位测量的场合而设计，专用于各种工业场合的液位／料位测量监控。本产品采用了大量军工技术和先进工艺，金属防水外壳，坚固耐用，主芯片采用德国进口工业级单片机等数十块专用集成电路，智能算法，自动数字温度补偿和超宽电压输入稳压，抗干扰性强，带二线制/四线制4-20mA输出，支持HART协议。

      HD912 雷达波物位计，具有高可靠、耐高温、无污染、防粉尘的特点，它性能稳定、不必接触工业介质就能测量液位，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、结露、粉尘等缺点。广泛用于与液位／料位测控相关的各个领域。

主要应用行业：

● 石油、石化、化工行业的物位、液位储罐测量

● 水及污水处理：泵房、集水井、生化反应池、沉淀池等

● 江河源泊的液位测量与监控

● 造纸：纸浆、淀粉浆、妥尔油等

● 采矿：矿浆、煤浆池、灰浆池、堆料场

● 食品：酒厂、粮仓、食品材料罐

● 电力、矿山：灰浆池、煤浆池、黄油储罐、堆料场等

● 化工：化学制剂、水及污水等

● 控制系统配套使用

技术原理：

雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，91X系列26GHZ雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

技术优势特点：

● 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性

● 具有“虚假回波学习”功能使得仪表在多个虚假回波的工况下，能获得准确的测量结果。

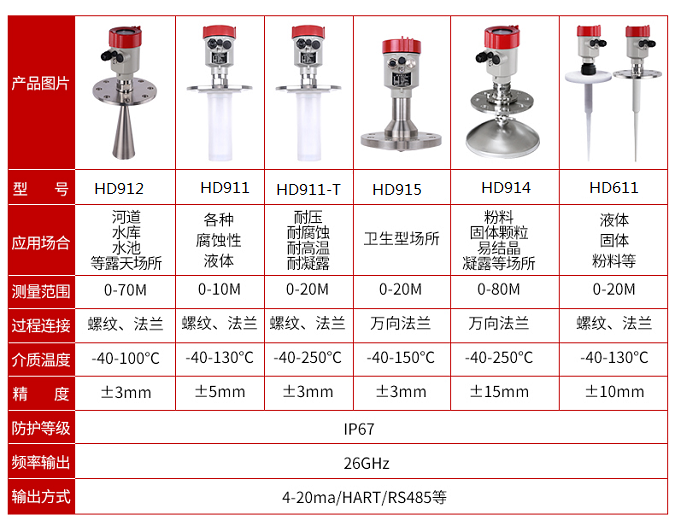

● 种类齐全：911防腐型，912标准型，912-G耐高温型 ，912-S防粉尘型，913大量程专用型等

● 重量轻约1KG，天线尺寸小，便于安装，现场LCD液晶显示，透明防水玻璃窗可视

● 测量范围最高可达70米，覆盖大型水库等水位测量

● 可安装于各种金属／非金属容器内，多种输出电路接口与采集系统配合

● 采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害

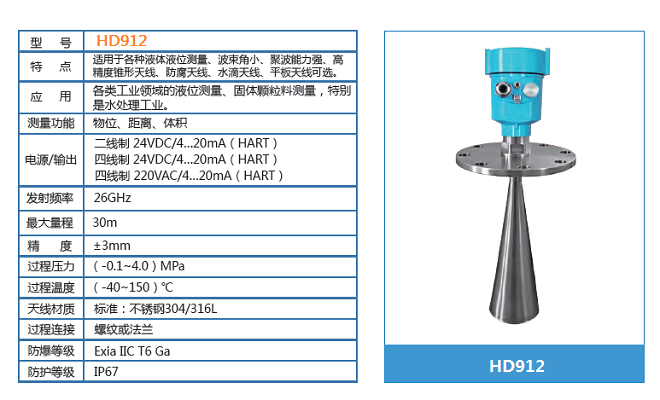

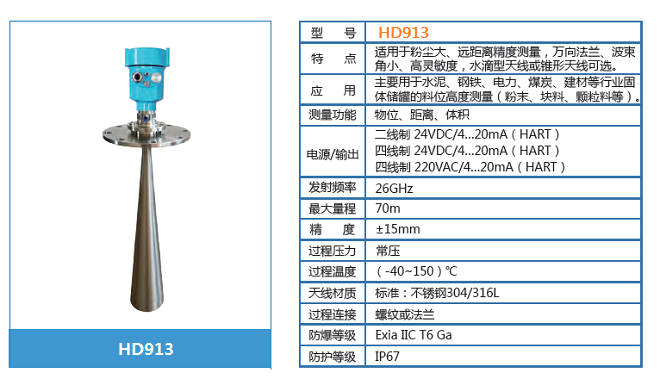

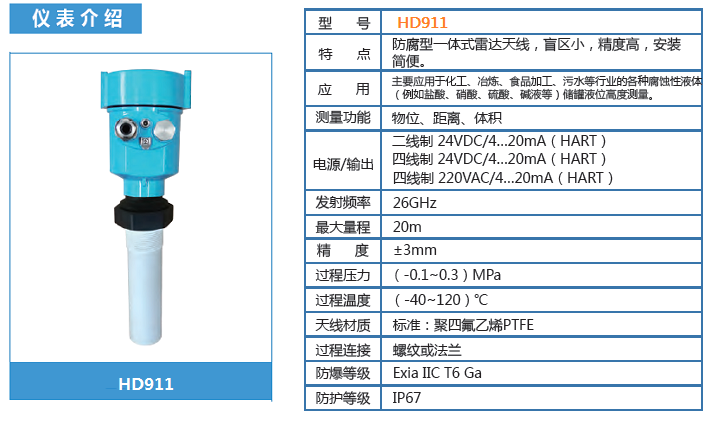

技术参数：

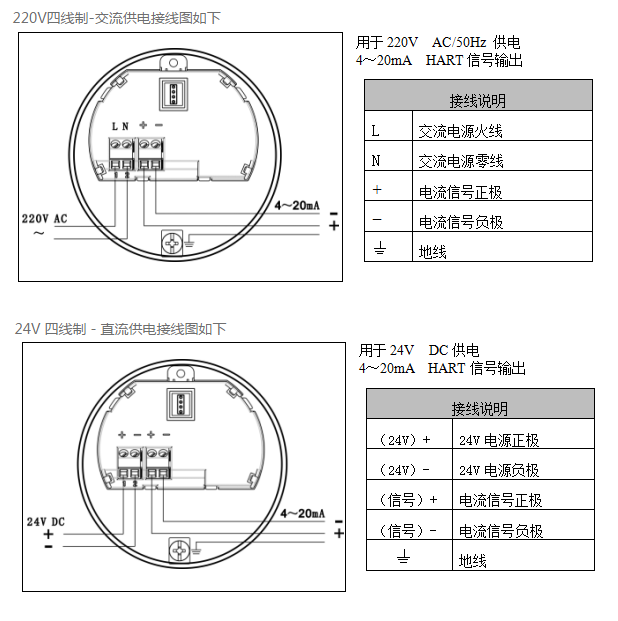

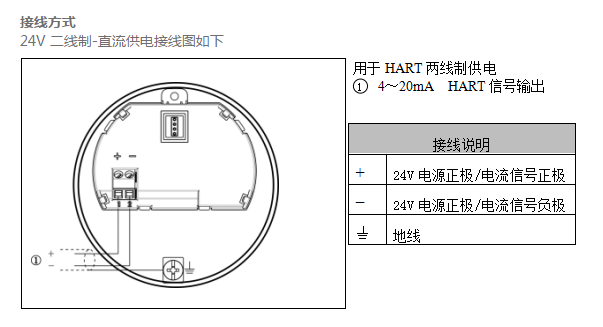

 产品接线方式：

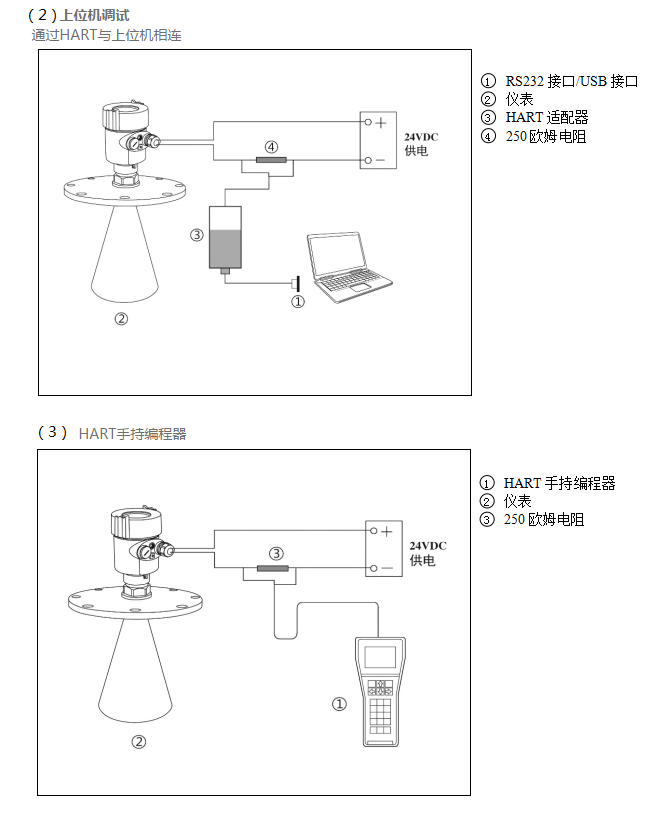

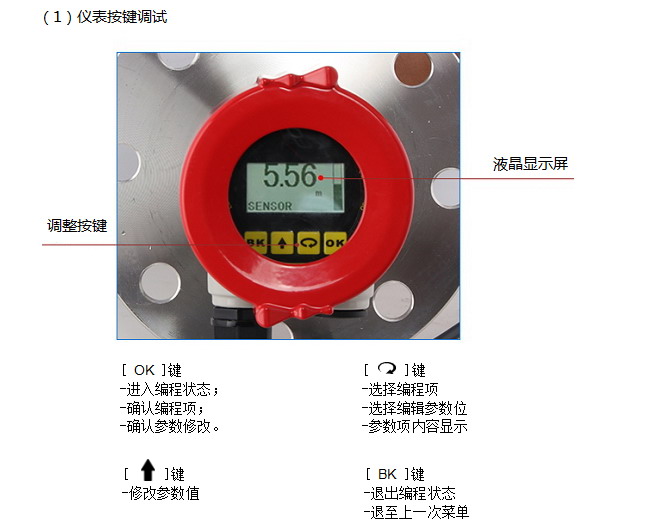

 三种方便的调节方式：
