HDE300 电压电流校验仪

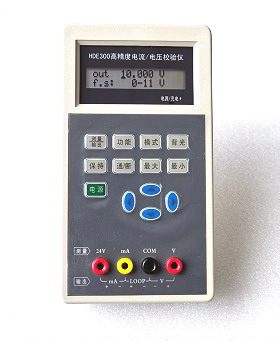

HDE300 电压电流校验仪

HDE300型高精度电压电流校验仪又称过程校验仪/回路校验仪/阀门校验仪,它是集数字式电压、电流信号源和电压、电流测量于一体的高精度、高分辨率、多用途的自动化仪表校验仪器。主要用于传感器、变送器、调节器、记录仪、显示仪表、工业阀门等各类热工仪表的标定、调试和校验。高品质元器件,先进的数字合成技术,寿命长,信号稳,仪表精度高达0.05%,0.02%,可作为仪表厂家的标定设备。可完全替代进口产品。
产品详细

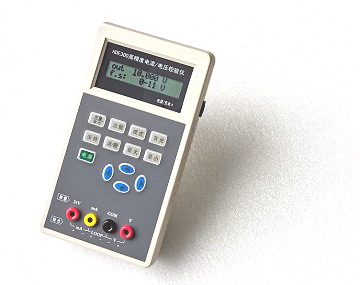

                          HDE300高精度电压电流校验仪

       (0.05%0.02%特稳型回路校验仪/过程校验仪

概述 HDE300型高精度电压电流校验仪又称过程校验仪/回路校验仪/阀门校验仪,它是集数字式电压、电流信号源和电压、电流测量于一体的高精度、高分辨率、多用途的自动化仪表校验仪器。主要用于传感器、变送器、调节器、记录仪、显示仪表、工业阀门等各类热工仪表的标定、调试和校验。高品质元器件,先进的数字合成技术,寿命长,信号稳,仪表精度高达0.05%FS0.02%FS,可作为仪表厂家的标定设备。可完全替代进口产品。

  HDE300过程校验仪,带有连续输出、连续斜率输出、跃阶输出和百分比输出四种模式,可快速准确调节输出电流大小,备有0%25%50%75%100%百分比输出,并可用增减键连续改变输出电流值,这一功能在对仪表进行零点、中量程、满量程调整以及现场阀门的开位、关位的调整时特别有用。并带有模拟二线制/三线制/四线制变送器功能。

  HDE300过程校验仪因其功能强大、调节快速、使用简单的特点,大量应用于实验室、仪表标定检验室、电厂、钢厂、化工厂、水泥厂、污水处理厂、生物制药厂、热力公司等现场,一机三用,兼有测量和输出功能,是现场仪表检测维护技术人员的必备工具。

一、主要技术特点:  HDE300过程校验仪/电压电流校验仪

 集电压、电流、mv输出和测量于一体,提供现场24v回路供电功能
 高精度、高分辨率,具有多种校验模式,快捷方便实用
 高性能数字合成式信号源,5位液晶显示,特稳型仪表
 具有连续输出、跃阶输出、连续斜率输出、百分比输出和模拟变送器功能

 例如跃阶输出:4mA, 8mA, 12mA, 16mA, 20mA

 例百分比输出:0%25%50%75%100%

 双行点阵液晶显示,多种信息同时显示,带背光照明
 交/直流两用,内置大容量充电电池; 全功能保护,有效克服误操作

 具有模拟二线制/三线制/四线制变送器功能,携带方便,使用简单

 具有测量二线制/三线制/四线制变送器功能
 具有最大值/最小值测量和数据保持功能

 精度高,信号稳,可作为自动化仪表厂家的标准标定设备使用

二、输出/测量技术指标: HDE300过程校验仪/电压电流校验仪

技术参数

输出电压

0 - 110mV,分辨力:10μV

0 - 11V,分辨力:1mV

输出电流

0 - 22mA,分辨力:1μA

最大输出电流可定制 050mA

测量电压

0 - ±400mV,分辨力:10μV

0 - ±40V,分辨力:1mV

测量电流

0 - ±40mA,分辨力:1μA

0.05%FS,0.02%FS (可

阶跃输出

连续输出

百分比输出/测量

模拟变送器功能

模拟二线制/三线制/四线制变送器

测量变送器功能

测量二线制/三线制/四线制变送器

最大值/最小值输出/测量

数据保持

全功能自我保护

现场回路24V输出

24V ±5% 限流保护

外形尺寸

180×100×40mm

0.5 kg

三、应用场合:

(1)任何需要420mA020mA电流信号的场合,特别适合现场电动阀门的调试;

(2)任何需要420mA010V0100mv直流信号的场合,二次仪表的标定、校准、调试;

(3)任何需要24VDC供电的场合,现场传感器/变送器的校准调试;

(4)任何需要模拟二线制、三线制、四线制变送器的场合,模拟变送器调节其它仪表;

(5)任何需要测量二线制、三线制、四线制变送器的场合,测量检测变送器输出信号是否正常。

四、随机附件:

1)使用说明书和合格证各一份;       2)信号测量线及24V输出线一付;

3)信号输出线一付;            (4)配套充电器一只;充电器与仪表连接电缆一条          5)鳄鱼夹一付;

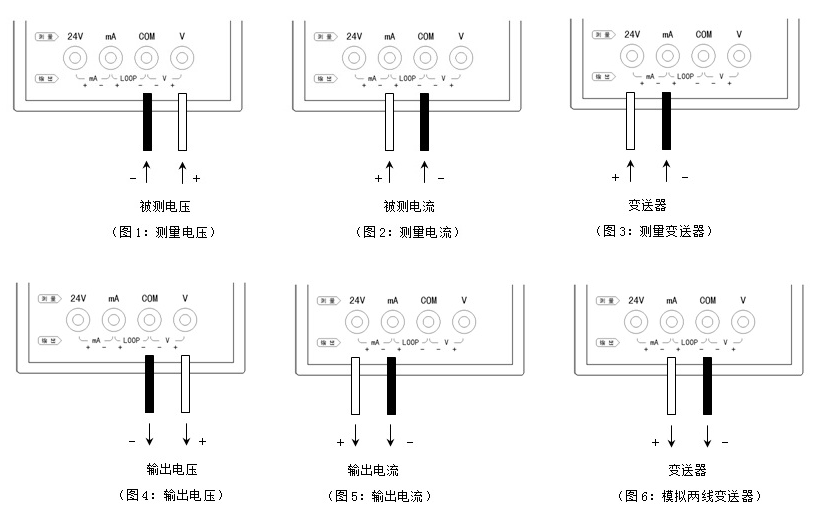

五、应用示例:

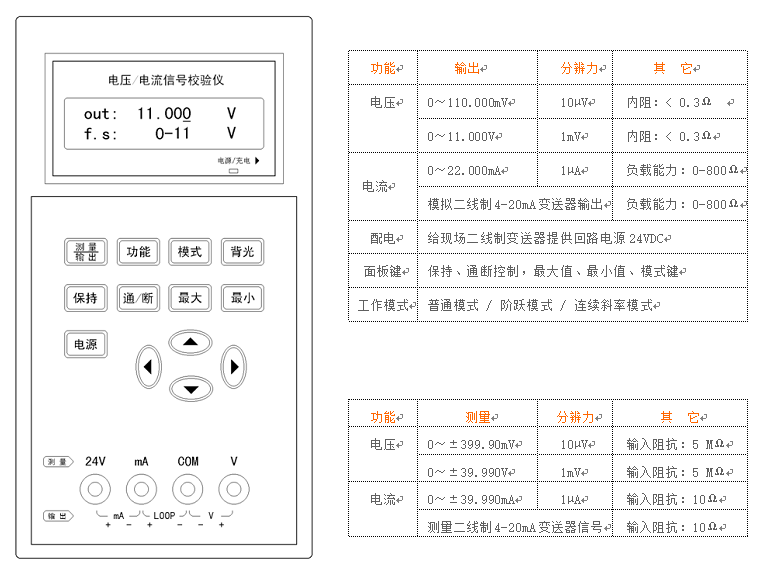

六、仪器面板示意图:



相关产品:  HDE600多功能过程校验仪 (输出/测量:VmVmA、Ω、HZRTDTC
