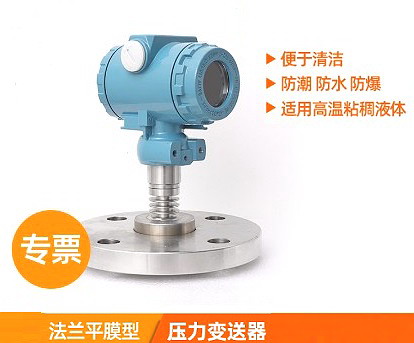

HDK470 法兰平膜型压力变送器
(4-20mA / 4-20mA+HART 协议通讯)
概述: HDK470法兰平膜型压力变送器是引进美国先进的技术设备工艺,采用高性能大尺寸专用膜片芯体和Ti专用芯片并给合微处理技术研发而成,精湛的全焊接密封工艺,使产品具有良好的防潮性能和介质兼容性;电路部分的关键元器件均选用国际著名品牌,可靠耐用。智能 LCD 液晶表头带背光具有现场显示,4-20mA输出及HART通讯等功能,处理高精度,抗干扰、抗过载、抗冲击能力强。
HDK470法兰平膜型压力变送器,以国际标准法兰盘为接口标准,可实现用户现场法兰安装方式。因受力膜片外露直接感受压力,便于清洁,且能满足防潮、防水、防爆等恶劣工况要求,该系列产品广泛应用于工业过程控制、石油、化工、冶金等介质含有颗粒粘稠介质,也适用于高温粘稠液体、气体,液体,蒸汽的压力测量.
技术参数:
1.测量范围:-100kPa…0~10kPa…10MPa

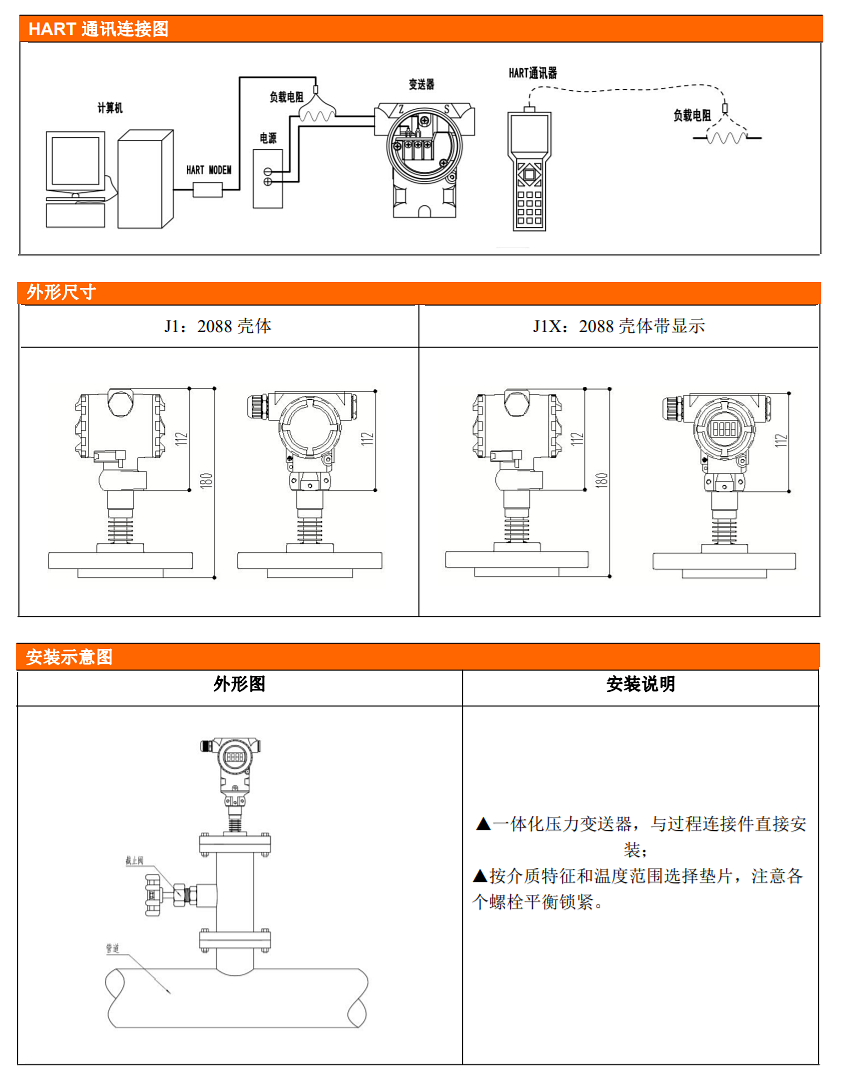

2.输 出:(1)4~20mA
(2)4~20mA + Hart协议通讯
3.测量介质:对316L不锈钢无腐蚀的气体、液体介质
4.显 示:LCD液晶显示
5.工作方式:表压、绝压
6.介质温度:-40-100 ℃
7.精 度:±0.5%FS
8.供 电:24VDC
9.过载能力:150 % F·S
10.绝缘电阻:≥2000M欧
11.振动影响:对于10HZ-1HZ的机械振动,输出变化小于±0.1%FS,耐振动
12.温度补偿:-10--70℃,补偿值≤0.02% F·S/℃
13.法兰连接:DN25,DN50,DN80(304材质)
14.电气接口:工业防护壳体内接线
15. 采用高防护工业防水隔爆壳体,可满足工业恶劣情况使用
16.标 识:采用激光打标,确保产品可永久追朔性
产品选型:
代 码 | 选 型 说 明 | ||||||
HDK470- | 法兰平膜型压力变送器 | ||||||
| 1 | 表压(出厂默认为表压) | |||||
2 | 绝压 | ||||||
3 | 负压 | ||||||
输出信号 | A | 二线制4~20mA | |||||
H | 二线制4~20mA+ Hart 协议通讯 | ||||||
现场显示 | N- | 2088工业壳体无显示 | |||||
C- | 2088工业壳体带带现场LCD液晶显示 | ||||||
安装法兰 | DN25 | 法兰尺寸DN25(材质304) | |||||
DN50 | 法兰尺寸DN50(材质304) | ||||||
DN80 | 法兰尺寸DN80(材质304) | ||||||
接处介质膜片材料
| W1 | 316L((出厂默认材质) | |||||
WF | 316L喷四氟 | ||||||
W2 | 哈C | ||||||
W4 | 钽 | ||||||
最后注明量程范围 | -X | 10kpa,35Kpa,70Kpa,100Kpa,250Kpa,500Kpa | |||||
1Mpa,1.6Mpa,2.5Mpa,10Mpa | |||||||
|
如:HDK470-1HC-DN50W1-500KPa,表示HDK470法兰型压力变送器,输出二线制4-20mA+HART协议,2088工业壳体带现场显示,安装法兰DN50,
表压量程500KPa,膜片316L
