HDK3051压力变送器(0.075)
HDK3051智能单晶硅压力变送器（0.075级） ■ 采用先进的单晶硅传感器 ■ 宽量程覆盖±3MPa ■ 两线制，4～20mA模拟输出，智能HART® 协议数字通讯 ■ 智能LCD液晶表头带背光 ■ 兼有远传和本地零点、量程调整 ■ 品种齐全，精度高，稳定性好 ■ 隔爆壳体结构，抗变频干扰能力强该系列■广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。
HDK3051智能单晶硅压力变送器
（专业高精度度差压测量）
一、产品概述:
HDK3051智能单晶硅压力变送器可主应用于多种复杂环境中，同时能够现场压力显示，零点，满量程可迁移。抗干扰、抗过载、抗冲击能力强，专业型高精度检测压力；广泛运用于冶金、航空航天、石油化工、电力、食品、造纸、医药、机械制造等自动化控制领域。本产品精度高达±0.075%FS。
使用对象：液体、气体和蒸气
HDK3051-DP差压测量：
差压测量：±1kPa；±6kPa；±40kPa±100kPa；±250kPa；±1MPa；±3MPa

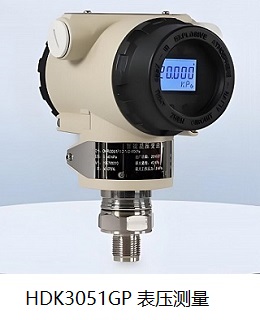

HDK3051-GP表压测量：
表压测量：±6kPa；±40kPa；±100kPa；250kPa；1MPa；3MPa；10MPa；20MPa；40MPa
静压范围：±1kPa；±6kPa；±40kPa 耐静压16MPa；
±100kPa；-100～250kPa 耐静压25MPa；
-0.1～1MPa；-0.1～3MPa 耐静压 40MPa
输出信号：4~20mA DC + 智能HART® 协议数字通讯
供电电源：24VDC(12~32V DC)
负载特性：与供电电源有关，负载阻抗RL与电源电压VS关系式 为RL≤50(VS-12)
指 示 表： LCD液晶式显示(0~100%线性)
防爆等级：隔爆型 ExdⅡCT6Gb
量程和零点：外部连续可调
正负迁移：正负迁移后，其量程上下限不得超过量程极限
最大正迁移量：最小量程范围的500%
最大负迁移量：最小量程范围的600%
静压和过载压力：4、16,25MPa
湿 度：相对湿度为0~100%
容积吸取量：＜0.16cm3
精确 度: ±0.075%，±0.25%,±0.5%
死 区：无（≤0.1%）
稳定 性：六个月内不超过最大最程的基本误差绝对值
温度影响： 在最大量程下：零位误差为±0．1％/55℃，总误差（包括量程和零位误差）±0．2％/55℃
在最小量程下：零位误差为±0．1％/55℃，总误差（包括量程和零位误差）±0．1％/55℃
静压影响：最小±0.2％FS，最大±1％FS
振动影响：在任意轴向上，振动频率为200HZ时，误差为测量范围上限的±0．05％／g
电源影响：小于输出量程的0．005％／V
负载影响：电源如果稳定，则负载没有影响
安装位置影响：最大可产生0．24KPa的零点误差，但可校正，对量程没有影响
结构材料：
隔离膜片：316L,哈C
泄放 阀：304
灌封 液：硅油
接触介质“O”形环：硅橡胶，丁晴橡胶
螺 栓：电镀碳钢
电子壳体：铸铝合金,涂漆环氧树脂涂层

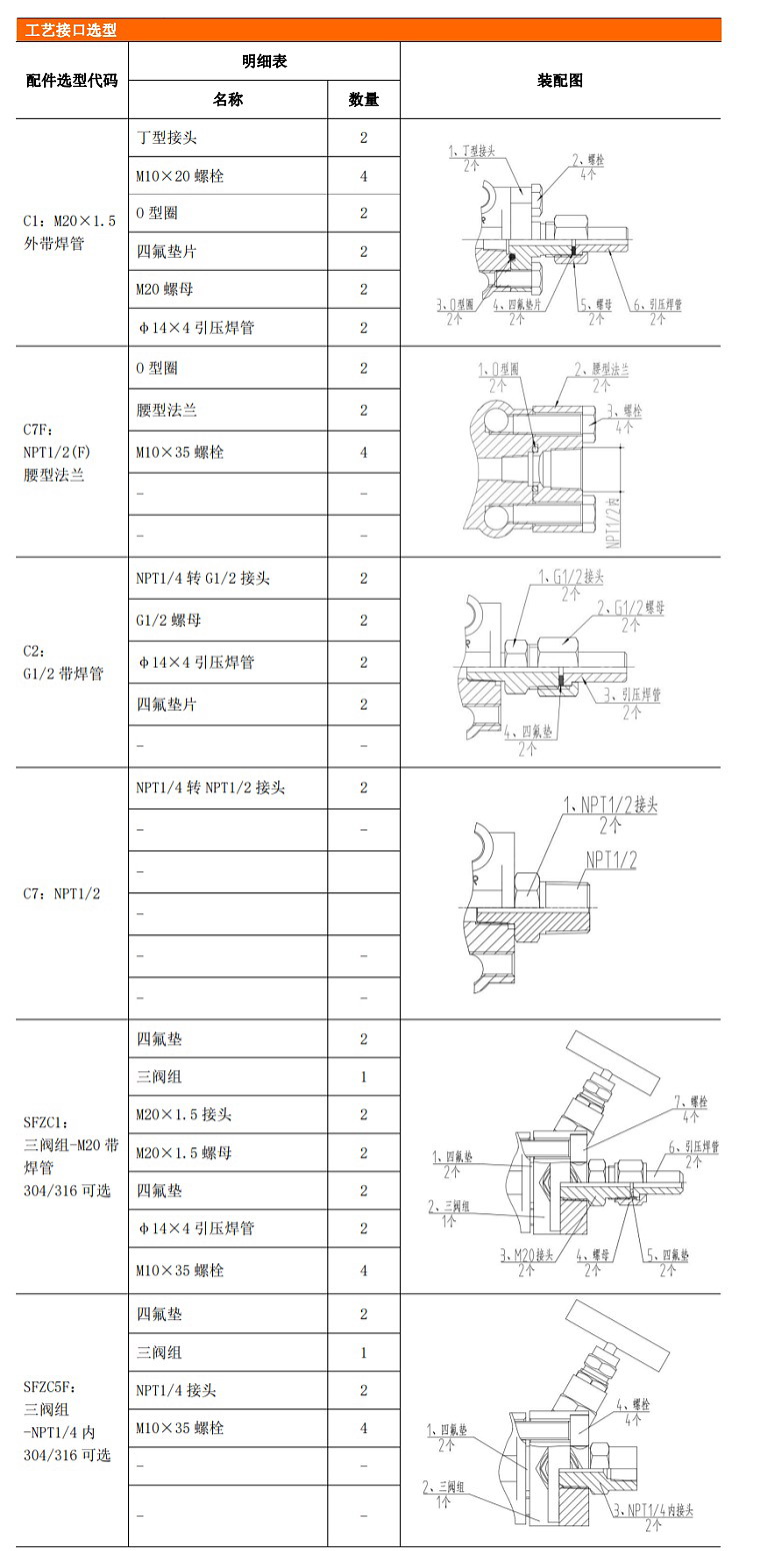

引压连接件：M20×1.5 带焊管、NPT1/4(F)、NPT1/2、NPT1/2(F)、G1/2 带焊管、G1/4、三阀组 M20×1.5 带焊管(304/316 可选)、三阀组 NPT1/4F(304/316 可选)
电气接口：M20*1.5,NPT1/2
重 量：约3．5kg(不带附件)
防护等级：IP67
标准附件：所有型号出厂时都带有法兰接头、排气、排液阀及一份说明书。
三、产品选型:
HDK3051 | 3051单晶硅高精度压力变送器 | |||||||||
代码 | 测量形式 | |||||||||
－DP | 差压 | |||||||||
－GP | 表压 | |||||||||
－AP | 绝压 | |||||||||
代码 | 显示方式 | |||||||||
1 | 无显示（不推荐无显示型,建议带LCD液晶显示 ） | |||||||||
3 | LCD数字显示 0-100%显示（出厂默认） | |||||||||
代码 | 信号输出方式 | |||||||||
A | 4-20mA + 智能HART® 协议数字通讯（出厂默认） | |||||||||
代码 | 精度等级 | |||||||||
A | 0.075% | |||||||||
B | 0.25% | |||||||||
代码 | 结构材料 | |||||||||
法兰接头, 排气/排液阀, 隔离膜片, 灌充液体 | ||||||||||
J1 | 316不锈钢, 316不锈钢, 316不锈钢, 硅油 (默认） | |||||||||
J2 | 316不锈钢, 316不锈钢, 哈氏合金C, 硅油 | |||||||||
J3 | 316不锈钢, 316不锈钢, 蒙乃尔, 硅油 | |||||||||
J4 | 哈氏合金C, 哈氏合金C, 钽, 硅油 | |||||||||
代码 | 电气连接接头 | |||||||||
L1 | M20×1.5 | |||||||||
L2 | 1/2NPT内螺纹 | |||||||||
代码 | （此附加选项为用户选配件） | |||||||||
B | 安装支架(出厂默认） | |||||||||
D0 | 泄放阀在压力室中部 | |||||||||
D1 | 侧面泄放阀在压力室上部 | |||||||||
D2 | 侧面泄放阀在压力室下部 | |||||||||
C0 | 1/2〃锥管内螺纹接头 | |||||||||
C1 | 1/2〃引压接头及后部焊接引压管φ14 | |||||||||
C2 | 丁字形螺纹接头M20X1.5 | |||||||||
代码 | 防爆类型 | |||||||||
D0 | 标准结构 | |||||||||
D1 | 隔爆壳体结构 | |||||||||
代码 | 测量范围 | |||||||||
1 | 用户指定 | |||||||||
HD3051 | GP | 3 | A | A | J1 | L1 | B | D | 1 | 选型举例 |

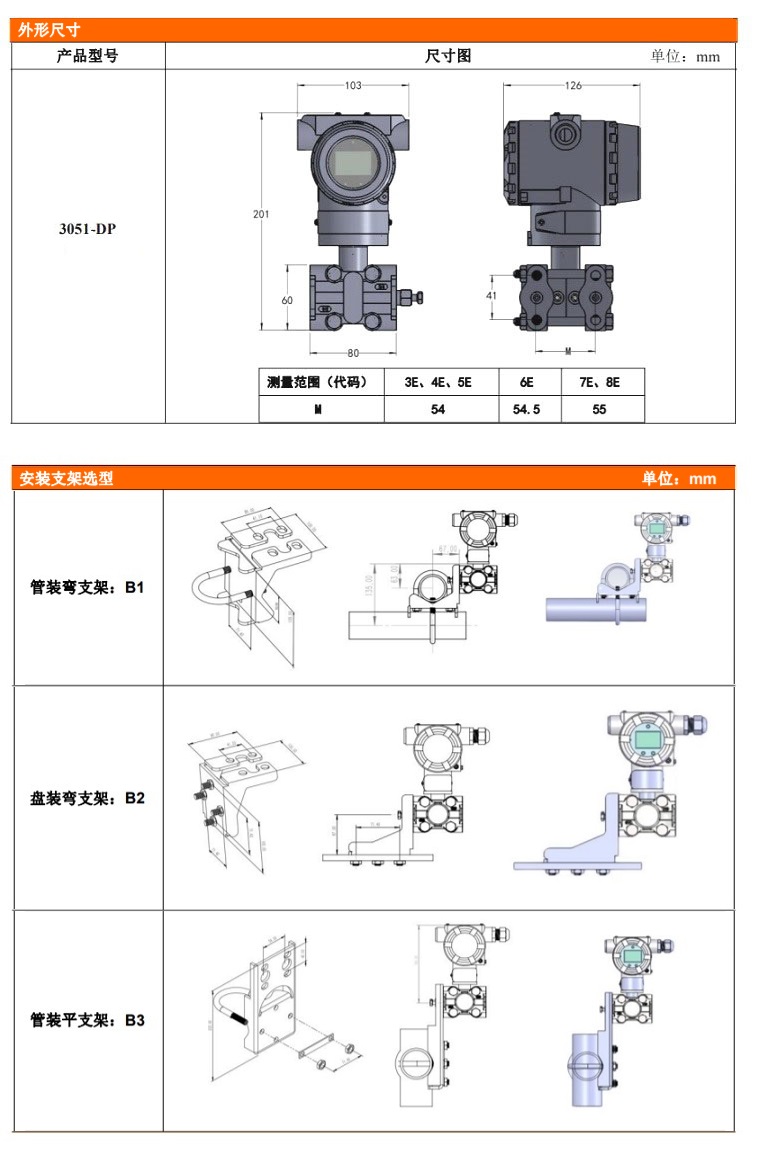

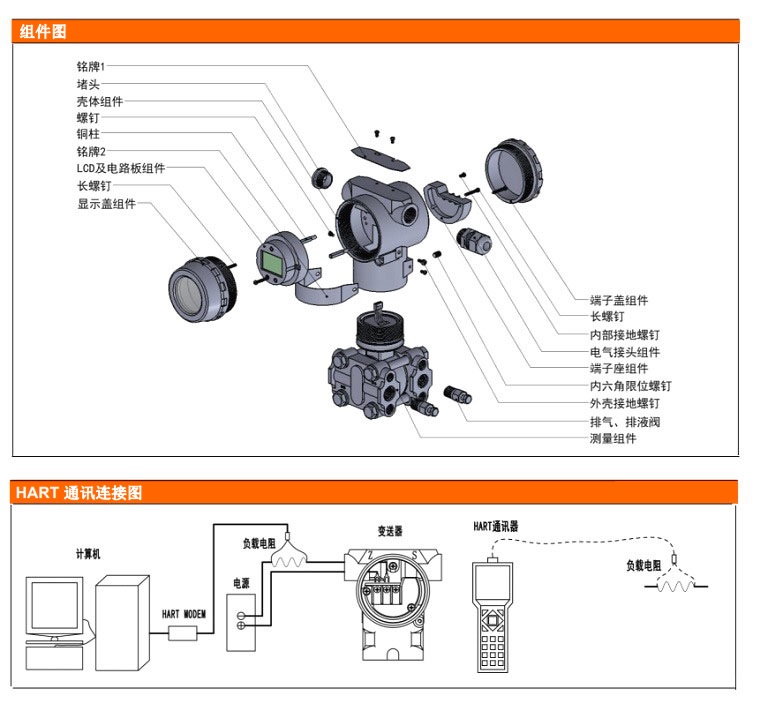

四、外形结构及尺寸示意图:
