HDK460智能压力变送器
HDK460智能压力变送器 ■ 4～20mA +HART® 协议数字通讯, RS485-MODBUS可选 ■ 采用数字补偿及非线性修正技术 ■ 支持组网应用 ■ 数字显示 高灵敏度，高精度 ■ 量程范围宽，可测量绝压、表压和密封压 ■ 无可动件，性能可靠，优异的现场互换性 ■ 提供低中高压丰富的压力量程范围 ■ 先进的结构，确保产品的可靠性
HDK460 智能压力变送器
（4-20mA+HART® 协议数字通讯/ RS485-Modbus通讯）
概述： HDK460智能压力变送器是引进美国先进的技术工艺，采用高性能全焊接压力芯体和Ti专用芯片并给合微处理技术研发而成，精湛的不锈钢全封焊结构和完善的装配工艺，使产品具有良好的防潮性能和优良的介质兼容性；电路部分的关键元器件、压力敏感芯子均选用国际著名品牌，利用专用线性放大芯片进行放大及线性化，具有现场显示、数据处理、零点、量程软件调整，设置参数永久保存，输出二线制4～20mA + HART® 协议数字通讯等功能，处理高精度，抗干扰、抗过载、抗冲击能力强。
HDK460智能压力变送器，广泛运用于冶金、航空航天、石油化工、电力等液压自动化控制领域，可用来测量水、油类、工业液体等多种介质压力。
技术参数：
1． 测量范围：0～0.1Mpa～60Mpa－100 Mpa内各量程任选
2． 输 出：（1）4-20mA +HART® 协议数字通讯（2）RS485-Modbus-RTU通讯
3． 测量介质：对不锈钢无腐蚀的气体、液体介质
4． 显 示：LCD显示
5． 工作方式：绝压、表压
6． 工作温度：-30～85 ℃
7． 精 度：±0.25%FS，±0.5%FS
8． 供 电：24VDC(12～32V)
9． 过载能力：150 % F·S
10． 绝缘电阻：≥2000M欧
11． 振动影响：对于10HZ-1HZ的机械振动，输出变化小于±0.1%FS，耐振动
12． 温度补偿：-10～70℃，补偿值≤0.02% F·S/℃
13． 连接螺纹：M20×1.5，G1/2,其它可定制
14． 电气接口：防水接线盒出线
15． 标 识：采用激光打标，确保产品可永久追朔性
产品选型：
代 码 | 选 型 说 明 | |||||
HDK460－ | 智能压力力变送器 （带通讯功能） | |||||
| 1 | 表压（出厂默认） | ||||
2 | 绝压 | |||||
3 | 负压 | |||||
输出信号 | A | 二线制4～20mA+ Hart 协议通讯 | ||||
R | RS485-Modbus-RTU协议通讯 | |||||

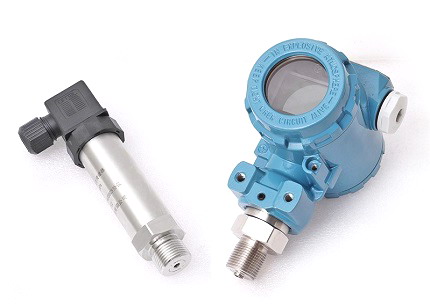

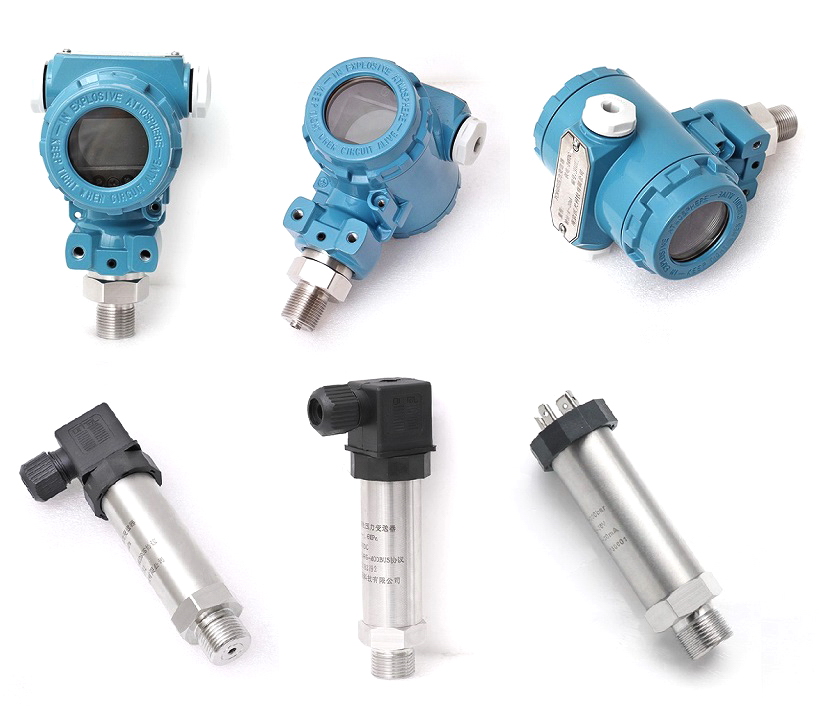

外形结构 | 1－ | 不锈钢圆柱形精巧外壳 | ||||
2－ | 接线盒式2088工业高防护外壳 + 带现场液晶显示 | |||||
安装螺纹
| 1 | M20×1.5 (出厂默认) | ||||
3 | M14×1.5 | |||||
5 | G1/2 | |||||
6 | G1/4 | |||||
7 | NPT1/2 | |||||
T | 其它 | |||||
最后注明量程范围 | －X | 0.1Mpa,1Mpa,1.6Mpa,2Mpa,6Mpa,10Mpa,20Mpa,40Mpa,60Mpa | ||||
| ||||||
如：ＨＤＫ460－1A2－1-１０ＭＰa，表示HDK460智能压力变送器，输出二线制4-20mA+HART® 协议数字通讯，2088工业防护壳体带现场显示，
安装螺纹M20*1.5,表压量程0～10MPa
外形尺寸和接线定义：
