HA17无源隔离器

HA17无源隔离器

HA17无源 •电流信号输入隔离器(输入侧自动获取电源),是将直流电流4~20mA信号经隔离滤波抗干扰处理后再传送。使用时无需外部供电,可自动获取输入侧4~20mA信号中的能量而工作。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中的各种干扰。保证系统的可靠稳定运行。 对于输出侧自动获取电源的请选用HA18无源信号隔离器。
产品详细



HA17 无源·信号隔离器(输入侧自动获取电源)

温州.乐清有假货出现,请匆上当受骗!


输入/输出范围选型:

型 号

说

HA17-

(一入一出)无源信号隔离器


输入信号

1

0-10mA

2

0-20mA

3

4-20mA

8

其它


输出信号

1

0-10mA

2

0-20mA

3

4-20mA

8

其它

注:本产品无需外供电源



主要技术参数:

输入阻抗

100Ω+输出负载数

输出阻抗

≤500Ω

精  度

±0.1%F.SRL250Ω

温度系数

<50ppm/

环境温度

-20-75

环境湿度

095%RH (无冷凝)

绝缘电阻

输入/输出之间≥100MΩ(500VDC)

绝缘强度

输入/输出之间1500VAC/分钟

频率响应

≤2000HZ

电 源

无需外部供电

外形尺寸

××=98×25×41mm

整机重量

100g

安装导轨

DIN35

订货注明:

标明输入、输出信号的代码

例:输入4-20mA ;输出4-20mA,无外供电

则无源隔离器型号为HA17-33








    HA17无源 ·电流信号输入隔离器,是将直流电流4~20mA信号经隔离滤波抗干扰处理后再传送。使用时无需外部供电,可自动获取输入侧信号中的电流而工作。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中的各种干扰,保证系统的可靠稳定运行。

 HA17无源信号隔离器,与各种电流信号4~20mA输出的温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,输出信号可接入数显仪、PLC、变频器等设备,并对接收设备起保护作用。

产品特点:

l   无需外部供电,输入-输出之间全隔离

l   采用SMT表贴工艺及厚膜集成技术

l   模块化表芯设计,免调整免维护

l   高品质进口元器件:低功耗、低温漂、高精度

l   体积小巧,标准DIN35导轨安装,安装使用方便快捷

l   性能稳定可靠,可完全替代进口产品

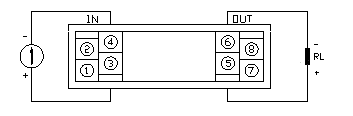

应用连线:

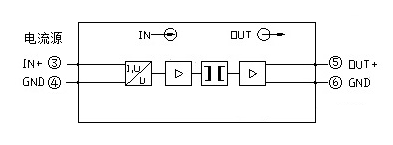

功能框图:

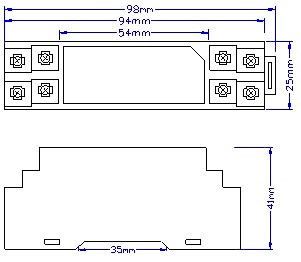

外形尺寸:
