HA16电位器变送器

HA16电位器变送器

HA16 电位器信号输入隔离器,将输入的电位器信号(如0~500Ω,0~1kΩ,0~5kΩ)经隔离转换成所需标准信号(如4~20mA,0~10v),输出至控制系统或其它智能仪表。电源-输入-输出之间全隔离,专业有效解决工业现场信号干扰/信号传输及信号转换匹配问题。 HA16电位器隔离器,又称电位器变送器,专门配接电位器、电阻信号,准确测量位置信号,输出信号可接入数显仪、PLC、变频器等设备。抗变频器、电机等设备对信号的干扰,保证系统的可靠稳定运行。
产品详细

HA16 电位器信号隔离器/电阻变送器

温州.乐清有假货出现,请匆上当受骗!



    HA16电位器信号输入隔离器,又称电阻信号变送器,它将输入的电位器信号(如0~500Ω,0~1kΩ,0~5kΩ)经隔离转换成所需标准信号输出至控制系统或其它智能仪表。专业解决工业现场信号干扰/信号采集/信号转换匹配问题,保证系统的可靠稳定运行。本产品精度高,寿命长,可完全替代进口产品。

    HA16电位器隔离器/电位器变送器,专门配接电位器、电阻信号,准确测量位置信号,电源-输入-输出之间三方全隔离,输出信号可接入数显仪、PLC、变频器等设备。有效解决变频器、电机等设备对信号的干扰。

产品特点 :

l 采用SMT表贴工艺及厚膜集成技术

产品选型:

型 号

说  明

HA16-

(一入一出)电阻值变送器





输入信号

1

0-500Ω

2

0-1KΩ

3

0-2KΩ

4

0-3KΩ

5

0-5KΩ

6

0-10KΩ

8

其它





输出信号

1

0-5V

2

0-10V

3

1-5V

4

0-10mA

5

0-20mA

6

4-20mA

8

其它



 主要技术参数:

输入信号

电位器阻值信号

输出阻抗

电压型≥10KΩ;电流型≤550Ω

精  度

±0.10.2%F.S

温度系数

<50ppm/

环境温度

20-75

环境湿度

095%RH(无冷凝)

绝缘电阻

电源/输入/输出 ≥100MΩ

绝缘强度

电源/输入/输出间1500VAC/

频率响应

≤2000HZ

电    源

24VDC±10%;功率1W

外形尺寸

××高=98×25×41mm

安装导轨

DIN35

整机重量

100g

消耗功率

1W


选型说明:   标明输入、输出信号的代码

例:输入0-5KΩ;输出4-20mA ,则隔离器型号为HA16-56





l    模块化表芯设计,带零点和満度调整

l    隔离与变送一体,输入/输出/电源之间全隔离

l    高品质进口元器件:低功耗、低温漂、高精度

l 体积小巧,标准DIN35导轨安装,方便快捷

l 性能稳定可靠,可完全替代进口产品

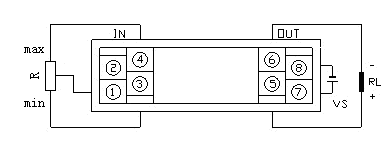

    应用连线:

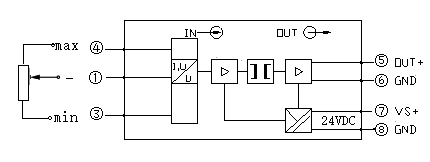

功能框图:

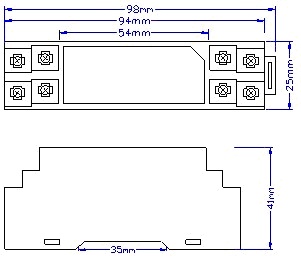

外形尺寸:
