HA18无源信号隔离器

HA18无源信号隔离器

HA18无源 •电流信号输出隔离器,是将直流信号经隔离滤波处理后变为二线制4-20mA信号输出(也就是模拟二线制变送器输出的4-20mA)。使用时无需外部供电,自动从有源输出回路中获取电源而工作。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中的各种干扰。保证系统的可靠稳定运行。
产品详细

HA18 无源信号隔离器(输出侧回路获取电源)

温州.乐清有假货出现,请匆上当受骗!



   HA18无源 ·电流信号输出隔离器,是将直流信号经隔离滤波处理后变为二线制420mA信号输出(也就是模拟二线制4-20mA变送器)。使用时无需外部供电,自动从输出信号有源回路中获取电源而工作。在实际应用中有效解决信号互连中出现的问题,抑制信号传输过程中的各种干扰,保证系统的可靠稳定运行。

   HA18无源隔离器可与各种温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,输出二线制4-20mA信号可接入数显仪、PLC、变频器等设备,并对接收设备起保护作用。

产品特点:

l   输入直流信号,隔离模拟输出二线制4-20mA

l   无需外部供电,输出侧回路自动获取电源工作

l   输入-输出之间电磁全隔离抗干扰

l   采用SMT表贴工艺及厚膜集成技术

l   模块化表芯设计,无需任何调整

l   高品质进口元器件“低功耗、低温漂、高精度

l   体积小巧,标准DIN35导轨安装,方便快捷

l   性能稳定可靠,可完全替代进口产品

应用连线:

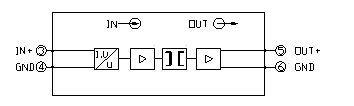

功能框图:

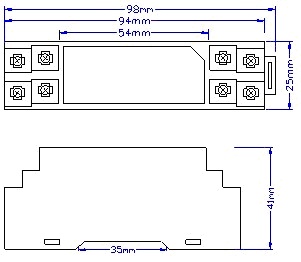

外形尺寸:



 HF超薄隔离器可选点击进入

产品选型:

型 号

说  明

HA18-

(一入一出)无源信号隔离器






输入信号

1

0-75mV

2

0-5V

3

0-10V

4

0-250V

5

0-10mA

6

0-20mA

7

4-20mA

8

其它

输出信号

1

4-20mA

本产品无需单独外供电源,输出信号侧获取电源

主要技术参数:

输入阻抗

电压型≥100KΩ 电流型:100Ω

输出阻抗

500Ω

精  度

±0.10.2%F.S

温度系数

<50ppm/

环境温度

-20-75

环境湿度

095%RH (无冷凝)

绝缘电阻

输入/输出≥100MΩ(500VDC)

绝缘强度

输入/输出之间1500VAC/分钟

频率响应

2000HZ

两线制电源

24VDC;输出侧回路接口内部电源

外形尺寸

长×宽×高=98×25×41mm

整机重量

100g

安装导轨

DIN35

选型说明:

标明输入、输出信号的代码

例:输入4-20mA ;输出二线制4-20mA,无外供电

则隔离器型号为HA18-71
