HA14频率变送器

HA14频率变送器

HA14 频率信号变送器,将各种输入的频率脉冲信号(如0~100Hz,0~1KHz,0~5KHz),经隔离滤波抗干扰处理,转换成所需的标准信号(如4~20mA,0~10v),并输出至控制系统或其它智能仪表。输入/输出/电源之间三方电磁全隔离抗干扰,专业有效解决工业现场信号干扰/信号转换/信号传输及匹配问题,抗变频器、电机等设备干扰,保证系统的可靠稳定运行。
产品详细

HA14  频率信号变送器(0-10KHZ)

 温州.乐清有假货出现,请匆上当受骗!




输入/输出范围选型:



型   号

说

HA14 /

频率脉冲信号变送器







输入信号

1

0-50HZ

2

0-100HZ

3

0-500HZ

4

0-1KHZ

5

0-2KHZ

6

0-5KHZ

7

0-10KHZ

8

其它






输出信号

1

0-5V

2

0-10V

3

1-5V

4

0-10mA

5

0-20mA

6

4-20mA

7

-10+10v

8

其它



输入量程可按用户要求来标定生产



主要技术参数:

输入信号

脉冲方波、正弦波

输出阻抗

电压型≥10KΩ ,电流型≤550Ω

精  度

±0.2%F.S

温度系数

<50ppm/

环境温度

-20-75

环境湿度

095%RH (无冷凝)

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

频率响应

≤2000HZ



24VDC±10%

外形尺寸

××=98×25×41mm

整机重量

100g

安装导轨

DIN35

消耗功率

1W









   HA14 频率信号变送器,将输入的各种频率脉冲信号(如0~100Hz,0~1KHz,0~5KHz),经隔离滤波处理,转换成所需的标准信号(如4~20mA0~10v),并输出至控制系统或其它智能仪表。输入/输出/电源之间三方全隔离抗干扰,专业有效解决工业现场信号干扰/信号转换/信号传输及匹配问题,抗变频器、电机等设备干扰,以保证系统稳定可靠运行。

   HA14频率信号变送器,又称脉冲信号隔离器,与各种肪冲信号传感器配套使用,广泛用于数据采集、信号传输转换和DCS集散控制系统,并对PLC、变频器、DCS系统等起保护作用。

产品特点:

l   采用SMT表贴工艺及厚膜集成技术

l   高品质进口元器件;模块化表芯设计,无需调整

l   隔离与变送一体,输入/输出/电源三方全隔离抗干扰

l   低功耗/低温漂/高精度/长寿命

l  体积小巧,标准DIN35导轨安装,使用方便

l  性能稳定可靠,可完全替代进口产品

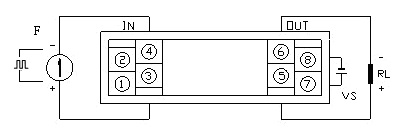

产品连线:

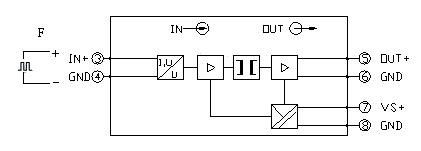

功能框图:

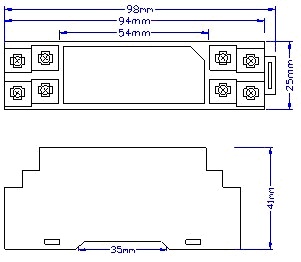

外形尺寸:




选型说明:明输入、输出信号的代码

例:输入02KHZ(方波信号),输出420mA

则频率信号隔离器型号为HA14-56
