HA13 隔离配电器

HA13 隔离配电器

HA13 二线制隔离配电器,它向现场的二线制4~20mA变送器提供隔离的24V电压,并将变送器产生的 4~20mA 信号隔离转换成所需的直流信号(如4~20mA,0~10v),并输出至控制统或其它智能仪表。输入/输出/电源之间三方电磁全隔离,专业有效解决工业现场信号干扰、信号转换、信号传输及匹配问题,保证系统的可靠稳定运行。
产品详细

HA13 二线制隔离配电器 (一入一出)

温州.乐清有假货出现,请匆上当受骗!


输入/输出范围选型:

型 号

说

HA13-

(一入一出)隔离配电器

输入信号

1

二线制420mA





输出信号

1

0-5V

2

0-10V

3

1-5V

4

0-10mA

5

0-20mA

6

4-20mA

7

-10V-+10V

8

其它

带对外24V配电功能给现场二线制仪表供电



主要技术参数:

配电电压

18-28VDC(最大驱动电流30 mA)

输入信号

二线制420mA

输出阻抗

电压型≥10KΩ  电流型≤550Ω

精 度

±0.10.2%F.S

温度系数

<50ppm/

环境温度

-20-75

环境温度

095%RH (无冷凝)

绝缘电阻

电源/输入/输出100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/

频率响应

≤2000HZ

电 源

24VDC±10%

外形尺寸

××=98×25×41mm

安装导轨

DIN35

消耗功率

1W



选型说明

定货时标明输入、输出信号的代码

例:输入二线制4-20mA,输出信号4-20mA,供电24VDC

给现场二线制变送器回路供电24VDC

则隔离配电器型号为HA13-16



   HA13 二线制隔离配电器,向现场的二线制420mA 变送器提供隔离的24V电压,并将变送器产生的420mA信号隔离转换成所需的标准直流信号(如4~20mA/0~10v)并输出至控制统或其它智能仪表。输入/输出/电源之间三方电磁全隔离,专业有效解决工业现场信号干扰/信号转换/信号传输及匹配问题。

HA13二线制隔离配电器,专业与二线制420mA输出的温度、压力、液位、流量等变送器配套使用,输出信号可接入变频器、PLC、数显仪等设备,大量应用于DCS系统中。抗变频器、电机等设备干扰,保证系统的稳定可靠运行。



产品特点:


l   专业配接各种压力、温度、液位等二线制420mA变送器

l 全隔离抗干扰,并給现场二线制变送供电24VDC

l 采用SMT表贴工艺及厚膜集成技术

l   模块化表芯设计,无需调整,接线即用

l    隔离与变送一体,输入/输出/电源之间全隔离

l 高品质进口元器件:低功耗、低温漂、高精度

l 体积小巧,标准DIN35导轨安装,方便快捷

l 性能稳定可靠,可完全替代进口产品

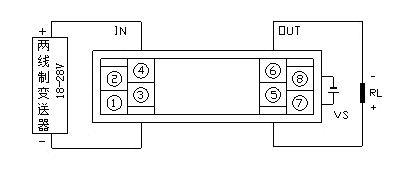

应用连线:

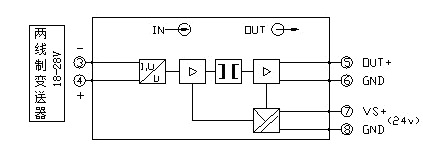

功能框图:

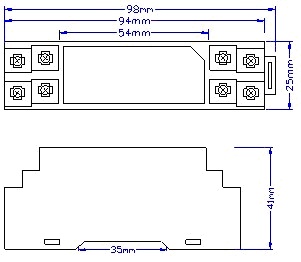

 外形尺寸:
