所在位置:首页 > 产品展示 > HA信号隔离器 HA信号隔离器

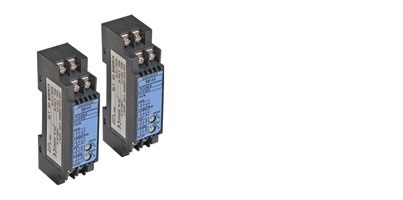

HA12交流信号隔离器

HA12交流信号隔离器

HA12交流信号变送器,将输入的各种交流电压/电流信号(如0-100V,0-220V,0-500V,0-5A,0-10A)经隔离滤波抗干扰处理,转换成标准信号(如4-20mA,0-10V等),输入/输出/电源三方全隔离,专业有效解决工业现场信号干扰、信号转换、信号传输及匹配问题,保证系统的可靠稳定运行。
产品详细

HA12 交流信号隔离器  (一入一出)

温州.乐清有假货出现,请匆上当受骗!



输入、输出范围:

型    号

说       明

HA12-

(一入一出)交流信号隔离器







输入信号

1

0-5 VAC

2

0-10VAC

3

0-100VAC

4

0-265VAC

5

0-1 AAC

6

0-5 AAC

7

0-10 AAC

8

其它







输出信号

1

0-5V

2

0-10V

3

1-5V

4

0-10mA

5

0-20mA

6

4-20mA

8

其它



主要技术参数:

输入阻抗

电压型≥100KΩ  电流型:

输出阻抗

电压型≥10KΩ  电流型≤550Ω



0.5%F.S

温度系数

<50ppm/

环境温度

20-75

环境湿度

095%RH (无冷凝)

绝缘电阻

电源/输入/输出≥100MΩ(500VDC)

绝缘强度

电源/输入/输出之间1500VAC/分钟

频率响应

2000HZ



24VDC±10%

外形尺寸

长×宽×高=98×25×41mm

整机重量

100g

安装导轨

DIN35

消耗功率

1W


订货举例:



标明输入输出信号的代码

如输入0-5AAC,输出4-20mA则隔离器型号为HA12-66



  HA12交流信号输入隔离器,将各种输入的交流电压/电流信号(如0-100V0-220V0-500V0-5A0-10A)经隔离滤波抗干扰处理,转换成标准信号(如4-20mA0-10V等),并输出至控制系统或其它智能仪表。专业有效解决工业现场信号干扰、信号转换、传输及匹配问题,以保证系统的可靠稳定运行。

HA12交流信号隔离器,又称交流信号变送器,电源/输入/输出之间三方电磁全隔离,专业有效解决现场变频器、电机等对信号传输采集的干扰问题。输出信号可接入PLC、变频器、数显仪等设备,并对接此接收设备起保护作用。

产品特点:

l   交流电压/电流信号输入,标准直流信号隔离输出

l   采用SMT表贴工艺及厚膜集成技术

l   模块化表芯设计,无需零点和満度调整

l   隔离与变送一体,输入/输出/电源之间三方全隔离

l   高品质进口元器件:低功耗/低温漂/高精度/长寿命

l   体积小巧,标准DIN35导轨安装,安装使用方便快捷

l   性能稳定可靠,可完全替代进口产品

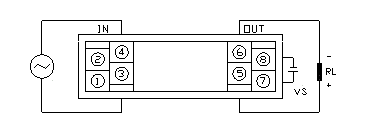

应用连线:

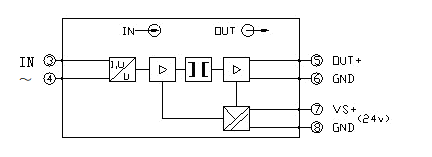

功能框图:











 外形尺寸:



 HF超薄系列隔离器可选,点击进入
