HA11信号隔离器

HA11信号隔离器

HA11 直流信号隔离器,将输入的各种直流信号经隔离滤波抗干扰处理,转换成所需的标准信号(如4-20mA,0-10v),输出至控制系统或其它智能仪表。输入/输出/电源之间三方电磁全隔离,具有强大的抗干扰能力,专业有效解决工业现场信号干扰、信号转换、信号传输及匹配问题,并对PLC、变频器、DCS系统等起保护作用,以保证系统的可靠稳定运行。专业级抗干扰芯片,精度高,功耗低,寿命长。
产品详细

HA11 直流信号隔离器  (一入一出)

温州.乐清有假货出现,请匆上当受骗!




输入/输出范围选型:



型 号

说

HA11-

(一入一出)直流信号隔离器





输入信号

1

0-75mV

2

0-5V

3

0-10V

4

0-250V

5

0-10mA

6

0-20mA

7

4-20mA

8

其它







输出信号

1

0-5V

2

0-10V

3

1-5V

4

0-10mA

5

0-20mA

6

4-20mA

7

-10+10v

8

其它



主要技术参数:

输入阻抗

电压型≥100KΩ  电流型:100Ω

输出阻抗

电压型≥10KΩ   电流型≤550Ω

精  度

±0.10.2%F.S

温度系数

<50ppm/

环境温度

-20-75

环境湿度

095%RH (无冷凝)

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

频率响应

2000HZ



24VDC±10%

执行标准

IEC61000-4-4:1995 /GBT18268

外形尺寸

长×宽×高=98×25×41mm

整机重量

100g

安装导轨

DIN35

消耗功率

1W

  HA11 直流信号隔离器,将输入的各种直流信号经隔离滤波抗干扰处理,转换成所需的标准信号(如4-20mA0-10v),输出至控制系统或其它智能仪表。输入/输出/电源之间三方电磁全隔离,专业有效解决工业现场的信号干扰/信号转换/信号传输及匹配问题。精度高,功耗低,寿命长,安装使用简单方便,大量应用于信号传输采集系统中。

HA11信号隔离器,又称隔离变送器,在工业现场与各种温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,并对PLC、变频器、DCS系统等起保护作用,以保证系统的可靠稳定运行。

产品特点:

l   采用SMT表贴工艺及厚膜集成技术

l    模块化表芯设计, 高品质进口元器件;

l    隔离与变送一体,输入/输出/电源之间全隔离

l    具有低功耗/低温漂/高精度/长寿命的特点

l    体积小巧,标准DIN35导轨安装,安装使用方便简单

l    性能稳定可靠,可完全替代进口产品

应用连线:

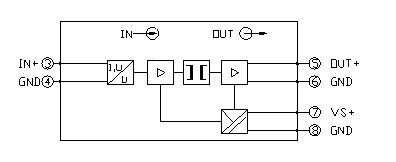

原理框图:

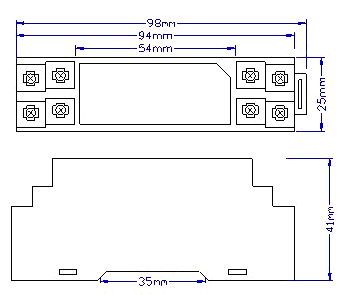

外形尺寸:



选型说明: 明输入、输出信号的代码

例:输入010V,输出420mA,则信号隔离器型号为HA11-36
