HA18无源隔离器(解决电源冲突)

HA18无源隔离器(解决电源冲突)

HA18无源 •电流信号输出隔离器,是将直流电流源信号经隔离滤波处理后变为二线制4~20mA信号输出(相当于二线制变送器输出的4~20mA)。输出端回路已串有电源,自动从输出回路中获取电源而工作。在实际应用中能有效解决信号互连可能出现的电源冲突问题,同时能有效抑制信号传输过程中的各种干扰。保证系统的可靠稳定运行。
产品详细

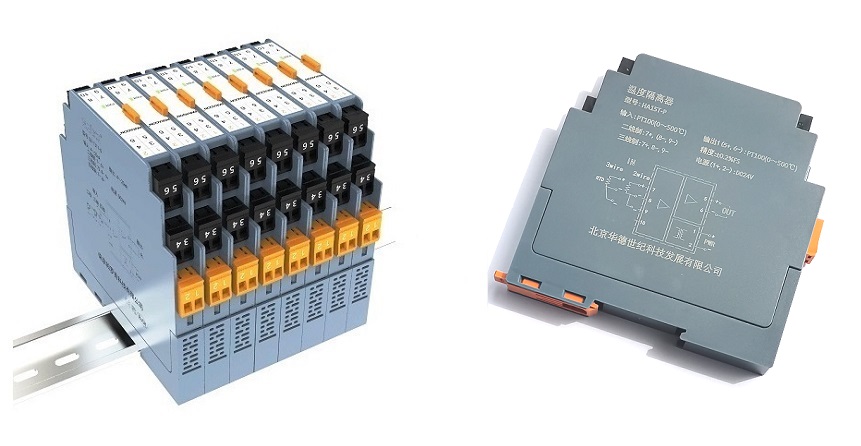

HA18无源隔离器(输出侧回路有供电:二线制4~20mA)

(解决电源冲突:将4~20mA电流源变为两线制4~20mA



输入/输出范围选型(代码)


型  号

说       明

HA18-

无源隔离器(输出端回路供电)







输入信号

1

0~75mV

2

0~5V

3

0~10V

4

0~250V

5

0~10mA

6

0~20mA

7

4~20mA

8

其它(用户特定参数)

输出信号

1

输出两线制4~20mA



本模块在输出端两线制4~20mA电流回路中取电,即回路供电


主要技术参数


输入阻抗

电压输入型≥100KΩ; 电流输入型≤2Ω

输出阻抗

电流输出≤500Ω

精  度

±0.2%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

输入/输出≥100MΩ/500VDC

绝缘强度

输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

无需外接电源

连线方式

M3螺钉压线连接

外形尺寸

长×宽×深=108×18.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

80g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2




   HA18无源 ·电流信号输出隔离器,是将直流电流源信号经隔离滤波处理后变为二线制420mA信号输出(相当于二线制420mA变送器信号)。使用时输出端回路已串有电源,自动从输出回路中获取能量。在实际应用中有效解决信号互连中出现的电源冲突问题,抑制信号传输过程中的各种干扰,保证系统的可靠稳定运行。


   HA18无源隔离器可与各种温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,输出二线制420mA信号可接入数显仪、PLC、变频器等设备,并对接收设备起保护作用。


产品特点


l  解决现场电源冲突,将4~20mA电流源隔离转变为两线制4~20mA信号

l  自供电:在输出端回路取电(相当于二线制变送器4~20mA)

l  超薄设计,带电插拔式端子,带电源指示,DIN35导轨密集安装

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    带输入误接保护,输入/输出全隔离抗干扰

l    抗干扰芯片,低功耗/低温漂/高精度/长寿命

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

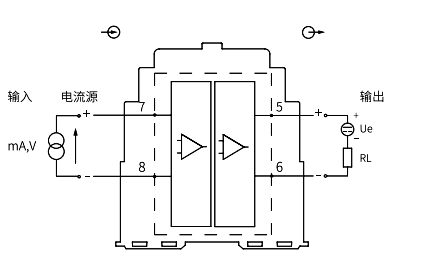

应用连线

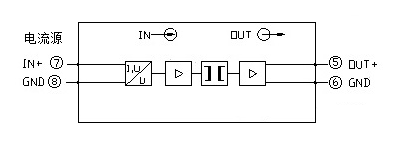

原理框图



外形尺寸



选型说明

例:输入电流4~20mA,输出两线制4~20mA信号,输出端回路串有电源

则无源隔离器型号为HA18-71

 (即将标准4~20mA电流源隔离转变为两线制4~20mA信号,接入采集设备)
