HF311开关量输出隔离器
HF311开关量输出隔离器（1入1出，2入2出） 将电源通过开关，晶体管，逻辑电平信号来控制现场设备，适合用于驱动电磁阀，报警器等现场设备，以及没有能量储存的简单设备。超薄12.5mm，进口芯片，模块化表芯设计，采用SMT表贴工艺及厚膜集成技术，支持带电热插拔，电源-输入-输出-通道之间多方全隔离，超强抗干扰。
产品详细
- HF311开关量输出隔离器 （HF311一入一出／ HF322二入二出）
- 产品特性
- ◇ 通道数：HF311一入一出，HF312二入二出，
- ◇ 通过开关，晶体管，逻辑电平信号来控制现场设备
- ◇ 适合用于驱动电磁阀，报警器等设备
- ◇ 隔离的逻辑电压输出，最大输出电流45mA
- ◇ 超薄设计厚度12.5mm,阻燃性材质外壳，适合密集安装、组合使用
- ◇ 高品质进口芯片，模块化表芯设计，采用SMT表贴工艺及厚膜集成技术
- ◇ 专业插拔式工业接线端子，可带电热插拔，安全方便实用

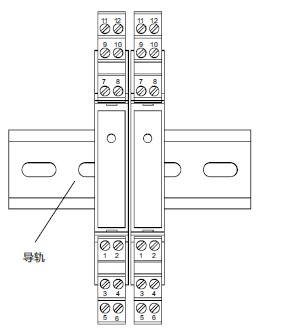

- ◇ 安装方式：35mm标准DIN导轨卡式安装；适合密集安装，拆缷方便
- ◇ 选装功能→ （1）防雷 P
- 产品概述
- HF311开关量输出隔离器（1入1出，2入2出）
将电源通过开关，晶体管，逻辑电平信号来控制现场设备，适合用于驱动电磁阀，报警器等现场设备，以及没有能量储存的设备。
HF311开关量输出隔离器采用独立的直流24V电源供电，供电电源-输入-输出-通道之间多方全隔离，精度高，寿命长，功耗低。有效解决工业现场信号干扰及信号转换传输、匹配问题，并对PLC、变频器、DCS系统起保护作用，保证系统的稳定可靠运行。本产品具备多种规格可选，完全满足自控系统中各种信号的隔离／转换／分配／报警设定等功能要求。 - 选型、订货代码
订货信息： 说 明 | |||
HF311－ | 单路开关量输出隔离器 | ||
HF322- | 双路开关量输出隔离器 | ||
输入信号1路／2路 | 1 | 开关接点输入 | |
2. | 电平信号输入 | ||
3. | 晶体管输入 | ||
输出信号1路／2路 | A | 逻辑电压：20V＜Vo＜26V 最大输出电流：45 mA | |
举例：HF311－2A，表示1路电平信号输入，隔离转化为逻辑电压输出 | |||
- 技术参数
- l 供电电源
电源电压：24VDC (15～30VDC自适应)
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：单通道< 75mA(输出电流45mA时） - l 输入信号类型：1路／2路
A. 选择开关接点：输入电流≤3mA ／24V
B. 选择电平信号：高电平 4 ~ 24V ；低电平≤ 1V - C. 选择晶体管：电气容量30VDC,100mA
- l 输出信号：1路／2路
输出类型：逻辑电压信号
A. 继输出曲线特性（如图所示）
触点特性最小输出电压：45mA时，20V
最大输出电压：26V ；
最大输出电流：45mA - l 输入/输出特性
正常相位
A. 选择干接点开关：如果输入开关闭合,则输出导通,输出指示黄色灯亮
B. 选择电平信号：如果输入高电平4~24V,则输出导通,输出指示黄色灯亮
C. 选择晶体管：如果输入的晶体管导通,则输出导通,输出指示黄色灯亮。（反相时，则不导通，输出指示黄色灯灭）
A. 如果输入开关断开,则输出不导通,输出指示黄色灯不亮
B. 如果输入低电平<1V,则输出不导通,输出指示黄色灯不亮。
C. 如果输入的晶体管不导通,则输出不导通,输出指示黄色灯不亮。（反相时，则导通，输出指示黄色灯亮）
*注明 : 若需要反向相位, 需通过该产品内部的微型开关设置,用户订货时注明。
- l 综合主要技术参数
隔离能力：输入-输出-电源之间 2500V／1min ／50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ ／500VDC
工作温度： -20～＋
储存温度： -40～＋8
环境湿度：5～95%（无冷凝）
电磁兼容：符合89/336/EEC,IEC,EN61000相关抗电磁兼容指标
外形尺寸：厚度×高度×长度＝12.5×108×116（mm)
整机重量：95～110g - 产品接线图： 1入1出／ 2入2出
