HF411开关量输入隔离器
HF411开关量输入隔离器（1入1出，1入2出,2入2出） 接收无源开关接点，或NAMUR接近传感器信号，经过隔离抗干扰处理后，以继电器触点、电平信号、晶体管输出方式传送至DCS/PLC等采集控制系统或其它智能仪表。
产品详细
HF411开关量输入隔离器（HF411一入一出／ HF412一入二出／ HF422二入二出）- 产品特性
- ◇ 通道数：HF411一入一出，HF412一入二出，HF422二入二出，
- ◇ 开关量信号输入：无源开关接点，NAMUR接近传感器
- ◇ 隔离信号输出：晶体管、电平信号、继电器触点
- ◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用
- ◇ 超薄设计厚度12.5mm,阻燃性材质外壳，适合密集安装、组合使用
- ◇ 高品质进口芯片，模块化表芯设计，采用SMT表贴工艺及厚膜集成技术
- ◇ 专业插拔式工业接线端子，可带电热插拔，安全方便实用

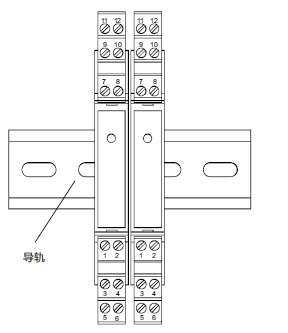

- ◇ 安装方式：35mm标准DIN导轨卡式安装；适合密集安装，拆缷方便
- ◇ 选装功能→ （1）防雷 P
- 产品概述
- HF411开关量输入隔离器（1入1出，1入2出,2入2出）
接收无源开关接点，或NAMUR接近传感器信号，经过隔离抗干扰处理后，以继电器触点、电平信号、晶体管输出方式传送至DCS/PLC等采集控制系统或其它智能仪表。
HF411开关量输入隔离器采用独立的直流24V电源供电，供电电源-输入-输出-通道之间多方全隔离，精度高，寿命长，功耗低。有效解决工业自动化现场信号干扰及信号转换传输、匹配问题，并对PLC、变频器、DCS系统起保护作用，保证系统的稳定可靠运行。本产品具备多种规格可选，完全满足自控系统中各种信号的隔离／转换／分配／报警设定等功能要求。 - 选型、订货代码
订货信息： 说 明 | |||
HF411－ | 一入一出开关量输入隔离器 | ||
HF412－ | 一入二出开关量输入隔离器 | ||
HF422 | 二入二出开关量输入隔离器 | ||
输入信号：1路／2路 | 1 | 纯无源开关接点，NAMUR接近开关 | |
输出信号：1路／2路 | A | 继电器触点输出 | |
B | 电平信号输出 | ||
C | 晶体管输出 | ||
举例：HF411－1A，表示1路开关量信号，隔离转化为继电器触点输出 | |||
- 技术参数
- l 供电电源
电源电压：24VDC (15～30VDC自适应)
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA(1入1出） - l 输入信号：1路／2路
输入类型：无源输入为纯开关接点；NAMUR型(DIN19234标准)接近开关
有源信号：输入信号 > 2.1mA时，表示为“开”（ON)
输入信号 < 2.1mA时，表示为“关”（OFF) - 开路电压：8V±0.5V
短路电流：约4mA - 开关阀值：约1.55mA
回滞肪冲：0.2～0.4mA - l 输出信号：1路／2路
输出类型：
A. 继电器触点：单刀转换继电器，常开／常闭触点输出
触点特性：24VDC，
响应时间：≤10ms
B. 电平信号：高电平 4.5V ~ 5.5V ；
低电平 ≤0.5V ；高电平驱动能力≤20mA
C. 晶体管：外部供电电压≤40V；驱动输出电流≤40mA
晶体管集电极输出 高电平: VCC； 低电平: ≤2.5V
晶体管发射极输出 高电平: VCC -2.5V；低电平:≤ 0.5V - l 综合主要技术参数
隔离能力：输入-输出-电源之间 2500V／1min ／50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ ／500VDC
工作温度： -20～＋
储存温度： -40～＋8
环境湿度：5～95%（无冷凝）
电磁兼容：符合89/336/EEC,IEC,EN61000相关抗电磁兼容指标
外形尺寸：厚度×高度×长度＝12.5×108×116（mm)

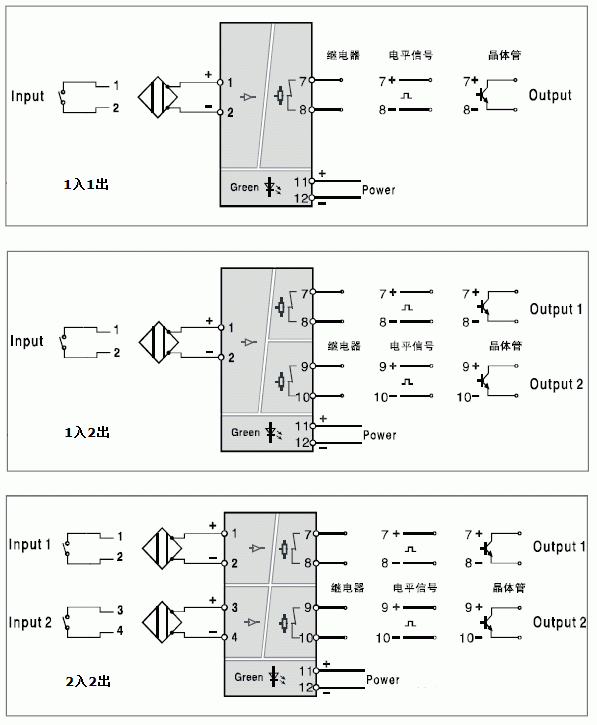

整机重量：95～110g - 产品接线图： 1入1出／ 1入2出／ 2入2出
