RPG-1200输出操作端安全栅
RPG-1200直流信号输出,操作端安全栅，接受来自处于安全区的 DCS/PLC 系统或其它操作器的直流电流4～20mA信号，经安全栅隔离传送，输出直流电流 4～20mA，驱动处于危险现场的电气转换器、阀门定位器、显示设备等本安仪表。该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
产品详细
- RPG-1200直流信号输出,操作端安全栅(一入一出）
- 产品特性
- ◇ 将4~20mA，4~20mA 信号隔离输出至危险区，驱动现场本安设备
- ◇ 配合DCS／PLC等控制系统或其它单元组合仪表应用
- ◇ 连接至控制系统：各款DCS／PLC 的AO卡，输出电流信号
- ◇ 适用于连接的现场设备：阀门定位器，电气转换器以及其它本安显示设备
- ◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区
- ◇ 35mm标准DIN导轨卡式安装，安装使用简单方便
- 产品概述和选型
- 直流信号输出操作端隔离安全栅
接受来自处于安全区的 DCS／PLC 系统或其它操作器的直流电流4～20mA信号，经安全栅隔离传送，输出直流电流 4～20mA，驱动处于危险现场的电气转换器、执行机构、阀门定位器等本安仪表。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。 订货信息：
订货型号／规格
输入信号
输出信号
RPG-1200 (一进一出）
4～20mA
4～20mA
RPG-1220 （二进二出）
4～20mA
4～20mA
- 技术参数
- l 供电电源
电源电压：20～35VDC
电源指示：通电时，LED 电源灯亮绿色 - 功率损耗：一进一出型约1W（24VDC供电，20mA输出时）
功率损耗：二进二出型约2W（24VDC供电
，20mA输出时） - l 安全侧输入
输入信号： 4～20mA - l 向危险侧输出
输出电流信号：4～20mA
电流输出允许最大负载：650Ω - l 综合主要技术参数
标准精度：±0.1%F.S
温度漂移：±0.01%F.S / ℃
开机响应时间：< 1s （10～90％）
绝缘强度：本安端／非本安端之间 2500VAC/分钟
绝缘强度：非本安端之间 1000VAC/分钟
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋
外形尺寸：厚度×宽度×高度＝16.5×106×112（mm）- l 安全防爆认证参数
防爆等级标志： [Exia Ga] (IIC)
安全认证参数： Um = 250V Uo = 28V Io = 93mA

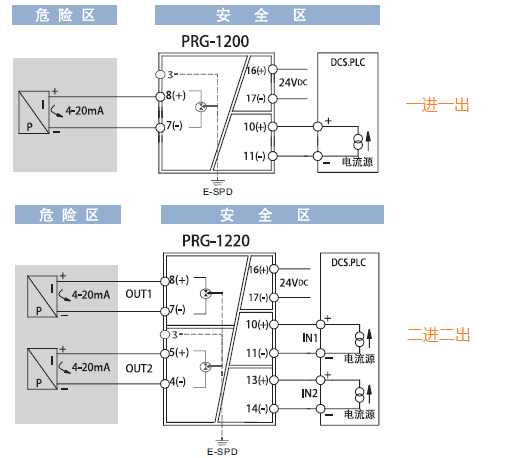

Po = 0.65W Lo = 2.4mH Co = 0.05μF - 端子接线图
