RPG-1100检测端隔离安全栅
RPG-1100隔离式安全栅,给处于现场危险区域的二线制／三线制变送器提供隔离的直流电源, 并检测来自危险区变送器的4~20mA电流信号, 经过隔离、抗干扰抑制等处理后，向安全侧的控制系统或其它单元组合仪表输出直流电流或电压信号。 本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
产品详细
- RPG-1100 变送器输入，检测端隔离式安全栅（二线／三线制变送器4-20mA通用）
- 产品特性
- ◇ 给危险区的二线／三线制变送器提供配电电压 ≥16V
- ◇ 将来自危险区的变送器 4～20mA 信号隔离传送
- ◇ 隔离输出 4～20mA ，输出负载能力0～750Ω
- ◇ 检测端隔离式安全栅：一入一出，一入二出，二入二出
- ◇ 带绿色电源指示灯，和红色ALM报警指示灯
- ◇ 输入－输出－电源之间全隔离，抗干扰能力强
- ◇ 采用SMT贴片生产工艺和高性能的模块化电路
- ◇ 模块化拔插式结构，安装使用方便简单
- ◇ 标准的35mmDIN导轨卡式安装，可密集安装
- ◇ 本质安全防爆等级标志 [Exia Ga](IIC)
- 产品概述和选型
- 给处于现场危险区域的二线制／三线制变送器提供隔离的直流电源, 并检测来自变送器的4~20mA电流信号, 经过隔离、抗干扰抑制等处理后，向安全侧的控制系统或其它单元组合仪表输出直流电流或电压信号。
本隔离安全栅需要直流24V电源供电，供电电源-输入-输出之间全隔离。
该产品采用拔插式端子结构设计，端子接线采用螺丝压紧连接方式，标准的35mmDIN导轨卡式安装。可以与单元组合仪表及DCS、PLC等系统配合使用。 订货信息：
订货型号／规格
输入信号(二线/三线通用)
输出信号
RPG-1100 (一进一出）
二线制／三线制4～20mA
4～20mA
RPG-1101 （一进二出）
二线制／三线制4～20mA
4～20mA
RPG-1120 （二进二出）
二线制／三线制4～20mA
4～20mA
- 技术参数
- l 供电电源
电源电压：24VDC (20～35V)
电源指示：通电时，LED 电源灯亮绿色
功率损耗：一进一出型约1W（24VDC供电，20mA输出时） - 功率损耗：一进二出型约1.5W（24VDC供电，20mA输出时）
功率损耗：二进二出型约2W（24VDC供电，20mA输出时） - l 本安侧输入
变送器电流信号： 二线制／三线制4～20mA通用
给变送器的配电电压：≥16V - l 非本安侧输出
输出电流：4～20mA
电流输出允许负载：0～750Ω - l 综合主要技术参数
标准精度：±0.1%F.S
温度漂移：±0.01%F.S / ℃
响应时间：< 0.5s （0 ~ 90％）
稳定时间：< 1s
绝缘强度：本安端／非本安端之间 2500VAC/分钟
绝缘强度：非本安端之间 1000VAC/分钟
工作环境温度：-20～＋
储存环境温度：-40～＋
环境湿度范围：35~85%（无冷疑）
外形尺寸：厚16.5×宽106×高112（mm）
整机重量：约150 - l 安全防爆认证参数
防爆等级标志：[Exia Ga] (IIC)
安全认证参数：Um = 250V Uo = 5V Io = 93mA

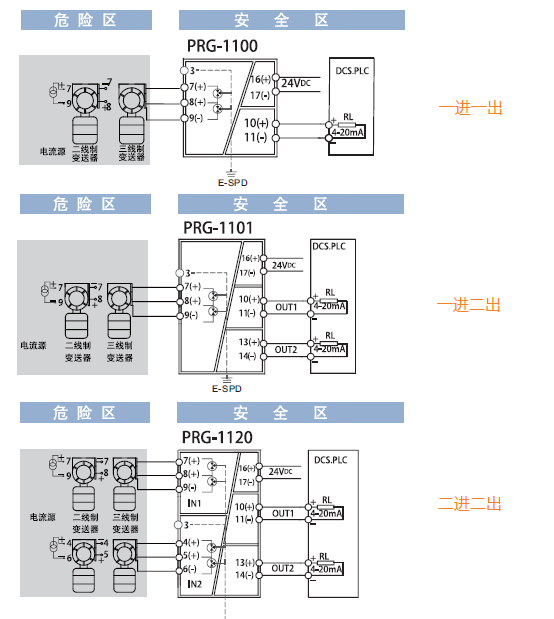

Po = 0.65W Lo = 2.4 mH Co = 0.05μF - 端子接线图
