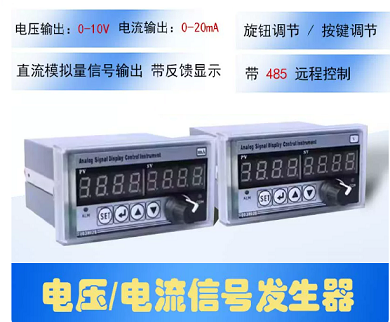

HDC-S 带反馈信号发生器

                                                HDC-S 带反馈电流信号发生器/电流信号源

　　　           （盘装式仪表带反馈信号输入／0.5级／多种档位设置输出：0-20mA／4-20mA／0-22mA） 　

概述：HDC-S 电流信号发生器／电流信号源，盘装式仪表，主要输出0－22.0mA的电流信号，有多种档位输出如：0-20mA ／4-20mA／ 0-22mA，粗调、微调双模式，高精度线性输出，便于工业现场使用。0-20.00mA,旋钮最小调节数字为0.01mA，仪表精度±0.5%F.S，精度适中,稳定可靠，带电源反接保护，带RS485通讯控制（手动调节+RS485远程控制）。

HDC-S电流信号发生器／电流信号源，为有源接法，常用的PLC、变频器、伺服阀都可以接，可适用于工业上多种场合。 使用简单直观方便：顺时针旋转为“+”，逆时针旋转为“一”

一、产品特点：　

◇ 采用先进的数字编码器旋钮调节输出，经久耐用，不受环境影响

◇ 使用简单直观方便：顺时针旋转为“+”，逆时针旋转为“一”

◇ 线性输出：0-20mA ／4-20mA／ 0-22mA，粗调、微调双模式

◇ 可根据需要设置显示：20.00mA  ／100%  ／50.0HZ

◇ 两组4位0.4寸高亮度数码管显示

◇ 0-22.00mA,旋钮最小调节数字为0.01mA

◇ 供电24VDC(15V-30V宽范围供电),带电源反接保护，或选配电源220VAC供电

◇ 输出调节0.01mA

◇ 带RS485通讯控制（Modbus-RTU协议）

◇ 带一路继电器控制输出

二、产品技术参数：

1. 供电电压：220VAC

2. 电流输出：0-22.0mA（负载10~500Ω）

3．输出调节0.01mA，误差优于0.05mA

4．仪表精度±0.5%F.S

5．两组4位0.4寸高亮度数码管显示

6．外形尺寸：长×宽×深=99×51×83.6（mm）

7．开孔尺寸：长×宽=90.5×43.5（mm)

8．重量：200g

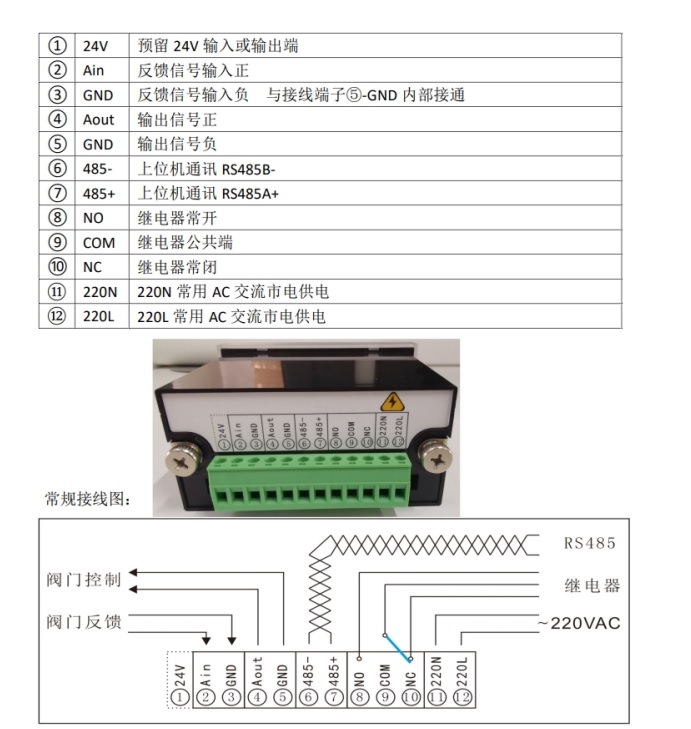

接线图如下：
