HDC-006导轨式电流信号源

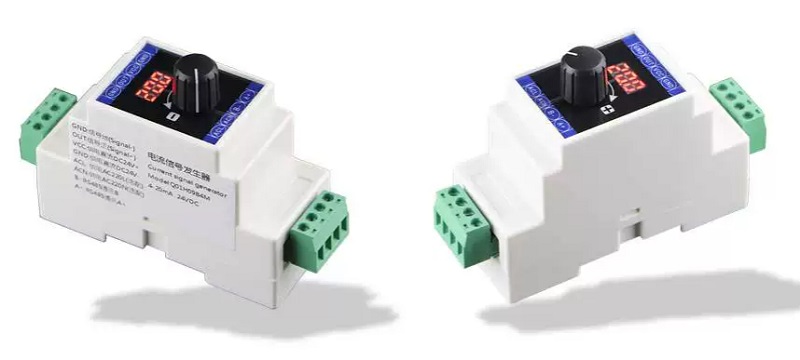

                                              HDC-006 导轨式电流信号发生器/电流信号源

　　　              （导轨式安装／0.5级／多种档位设置输出：0-20mA／4-20mA／0-22mA） 　

概述：HDC-006导轨式电流信号发生器／电流信号源，通用导轨式安装，主要输出0－22.0mA的电流信号，有多种档位输出如：0-20mA ／4-20mA／ 0-22mA，粗调、微调双模式，高精度线性输出，便于工业现场使用。0-20.0mA,旋钮最小调节数字为0.01mA，仪表精度±0.5%F.S，精度适中,稳定可靠，带电源反接保护。

HDC-006导轨式电流信号发生器／电流信号源，为有源接法，常用的PLC、变频器、伺服阀都可以接，可适用于工业上多种场合。 使用简单直观方便：顺时针旋转为“+”，逆时针旋转为“一”

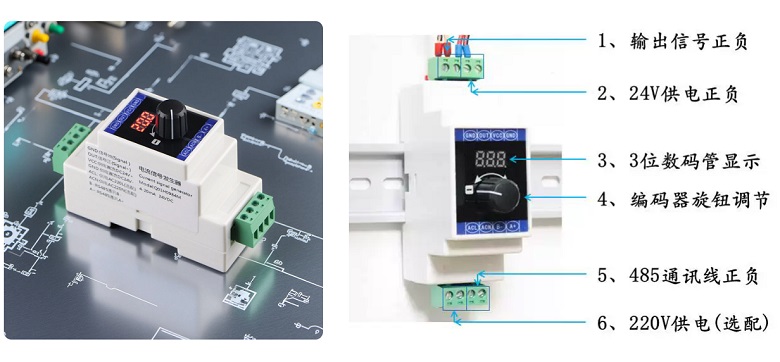

一、产品特点：　HDC-006导轨式电流信号源

◇ 采用先进的数字编码器旋钮调节输出，经久耐用，不受环境影响

◇ 使用简单直观方便：顺时针旋转为“+”，逆时针旋转为“一”

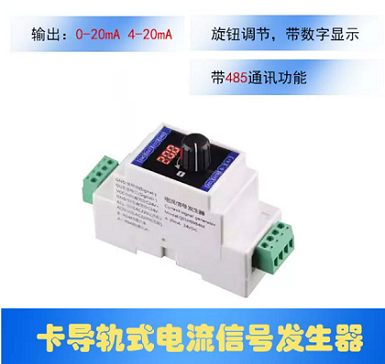

◇ 线性输出：0-20mA ／4-20mA／ 0-22mA，粗调、微调双模式

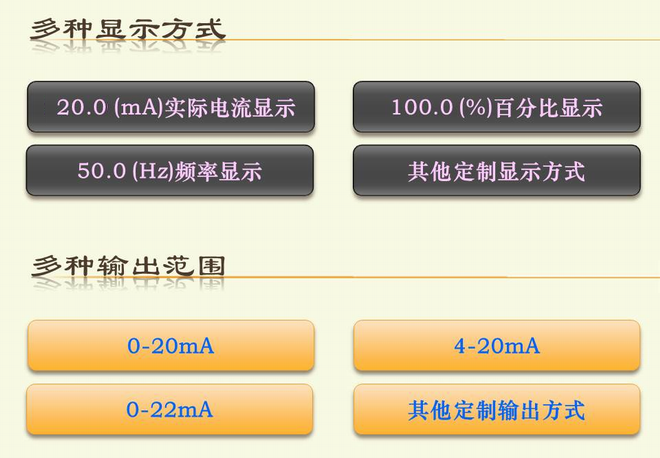

◇ 可根据需要设置显示：20.0mA  ／100%  ／50.0HZ

◇ 3位0.4寸高亮度数码管显示

◇ 0-22.0mA,旋钮最小调节数字为0.1mA

◇ 供电24VDC(15V-30V宽范围供电),带电源反接保护，或选配电源220VAC供电

◇ 输出调节0.1mA

◇ 可选配RS485通讯功能

二、产品技术参数： HDC-006导轨式电流信号源

1. 供电电压：24V(15-30V)

2. 电流输出：0-22.0mA（负载10~500Ω）

3．输出调节0.1mA，误差优于0.05mA

4．仪表精度±0.5%F.S

5．3位0.4寸高亮度数码管显示

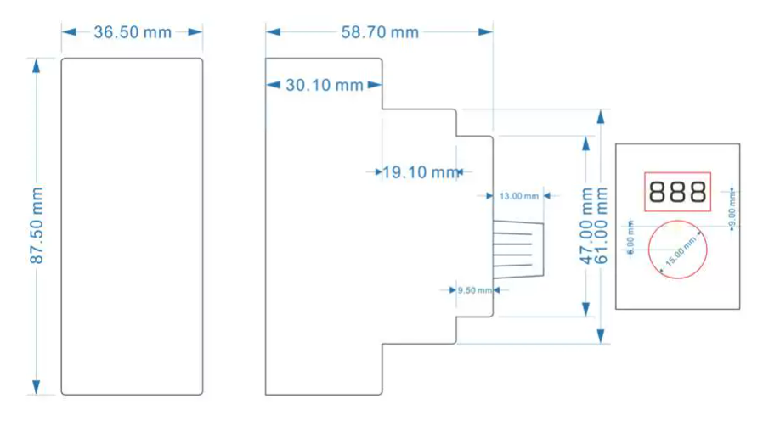

6．外形尺寸：长×宽×厚=87.5×58.7×36.5（mm）

7．标准导轨式安装：DIN35（mm）

8．重量：200g

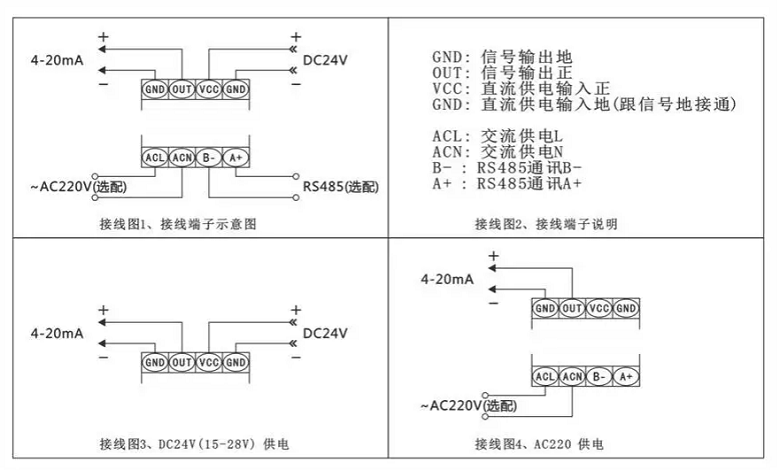

接线图如下： HDC-006导轨式电流信号源
