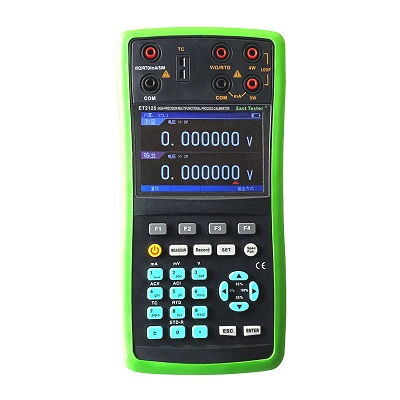

HDE900 高精度多功能校准器(0.015级)
(特稳携式多功能校验仪:输出/测量:V、mV、mA、Ω、HZ、RTD、TC)
概述:HDE900型多功能过程校准器,是一款高精度、手持式的过程信号测量/输出仪表,能同时测量与输出电压、电流、电阻、热电偶、热电阻、频率、脉冲、开关量等各种工业过程信号;内置HART功能、可完全替代HART手操器。又称多功能过程校验仪,HDE900高精度多功能校准器是一种先进的多功能、多用途的热工校准器,一台表相当于多台校验仪表的功能,精度高达±0.015%F.S。
HDE900高精度多功能校准器能代替电流信号源、电压信号源、电阻箱、电子电位差计、频率计、HART手操器等测量校准仪器。主要应用于工业现场信号校准、故障诊断;也适用于化工、军工及各类研究所、实验室的信号测量与校准。HDE900高精度多功能校准器是一款功能强大、符合现场和实验室使用的标准级工业过程检测仪表。
一、基本功能及特点: HDE900多功能高精度校准器
l 超强保护功能:防水等级IP67,任意信号误接220V自动保护。
l 测量/输出:电压、电流、电阻、频率、脉冲、开关量,电流输出支持有源、无源;
l 以温度形式模拟热电阻、热电偶;
l 可模拟二线制变送器;
l 电阻测量可选二、三、四线3种方式;
l 两个相互隔离的通道,支持同步测量、输出;
l 可提供手动阶跃、自动阶跃、自动步进和手动步进功能;
l 采用3.5寸TFT彩色液晶屏,分辨率480*320,显示内容丰富;
l 可同时显示测量和输出数据,也可单独显示测量或输出数据;
l 锂电池供电;
l 具有自动电源关闭功能、时间可设,适合现场使用;
l 提供DC24V回路电源,以供现场调试之用;
l 热电偶测量和输出提供内置、外置和手动3种冷端温度补偿方式;
l 热电偶13种:R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526;
l Cu10,Cu50,Cu100,Nil20,BA1,BA2,PT10;
输出电流在固定数值上(如20mA、12mA、4mA),设置线性或开方功能、可以对变送器
的压力传感器进行HART清零等;(HART功能选配)
二、产品技术参数:
信号输出功能 / 型号 | HDE900 | HDE900H (HART) | 备注 | ||||
电压输出 | 量程 | 100mV | 分辨率 | 0.1μV | 最大负载电流<=2.5mA | ||
精度 | ±(0.008%RD+0.003%FS) | ||||||
1V | 分辨率 | 1μV | |||||
精度 | ±(0.008%RD+0.002%FS) | ||||||
10V | 分辨率 | 10μV | |||||
精度 | ±(0.008%RD+0.002%FS) | ||||||
电流输出(有源和无源) | 30mA | 分辨率 | 0.1μA | 有源输出最大负载电压20V | |||
精度 | ±(0.008%RD+0.003%FS) | ||||||
频率输出 | 量程 | 100Hz | 分辨率 | 0.001Hz | 最大负载电流≤2.5mA | ||
精度 | ±0.01%FS | ||||||
1kHz | 分辨率 | 0.01Hz | |||||
精度 | ±0.01%FS | ||||||
10kHz | 分辨率 | 10Hz | |||||
精度 | ±0.01%FS | ||||||
电阻输出 | 量程 | 50Ω | 分辨率 | 0.1mΩ | 激励电流0.4-4mA | ||
精度 | ±(0.008%RD+30 mΩ) | ||||||
500Ω | 分辨率 | 1mΩ | 激励电流0.1-2mA | ||||
精度 | ±(0.008%RD+30 mΩ) | ||||||
5000Ω | 分辨率 | 10mΩ | 激励电流0.04-0.4mA | ||||
精度 | ±(0.008%RD+100 mΩ) | ||||||
脉冲输出 | 量程 | 10Hz (1~100000) | 1cyc | ±2dig | 最大负载电流≤2.5mA | ||
1kHz (1~100000) | |||||||
100kHz (1~100000) | |||||||
开关量 输出 | 量程 | 100Hz (1Hz~110Hz) | 分辨率 | 0.01Hz |
| ||
精度 | ±2dig | ||||||
1kHz(0.1kHz~1.1kHz) | 分辨率 | 1Hz | |||||
精度 | ±2dig | ||||||
10kHz(1kHz~11kHz) | 分辨率 | 0.1kHz | |||||
精度 | ±2dig | ||||||
100kHz(10kHz~110kHz) | 分辨率 | 1kHz | |||||
精度 | ±2dig | ||||||
24输出 | 24V |
| ±10%FS |
回路输出 | |||
热电阻输出 | 详见热电阻表 |
| |||||
热电偶输出 | 详见热电偶表 |
| |||||
| |||||||
信号测量功能 / 型号 | HDE900 | HDE900H(HART) | 备注 | ||||
电压测量 | 量程 | 200mV | 分辨率 | 0.1μV |
| ||
精度 | ±(0.008%RD+0.003%FS) | ||||||
2V | 分辨率 | 1μV | |||||
精度 | ±(0.008%RD+0.002%FS) | ||||||
20V | 分辨率 | 10μV | |||||
精度 | ±(0.008%RD+0.002%FS) | ||||||
200V | 分辨率 | 0.1mV | |||||
精度 | ±(0.008%RD+0.002%FS) | ||||||
电流测量 | 量程 | 20mA | 分辨率 | 0.1μA |
| ||
精度 | ±(0.008%RD+0.003%FS) | ||||||
200mA | 分辨率 | 1μA | |||||
精度 | ±(0.008%RD+0.003%FS) | ||||||
频率测量 | 量程 | 100Hz | 分辨率 | 0.001Hz | 最大负载电流≤2.5mA | ||
精度 | ±0.01%FS | ||||||
1kHz | 分辨率 | 0.01Hz | |||||
精度 | ±0.01%FS | ||||||
10kHz | 分辨率 | 10Hz | |||||
精度 | ±0.01%FS | ||||||
电阻测量(四线) | 量程 | 50Ω | 分辨率 | 0.1mΩ | 激励电流1mA | ||
精度 | ±(0.008%RD+30 mΩ) | ||||||
500Ω | 分辨率 | 1mΩ | |||||
精度 | ±(0.008%RD+30 mΩ) | ||||||
5000Ω | 分辨率 | 10mΩ | 激励电流0.1mA | ||||
精度 | ±(0.008%RD+100 mΩ) | ||||||
电阻测量(二三线) | 量程 | 50Ω | 分辨率 | 0.1mΩ |
| ||
精度 | ±(0.008%RD+30 mΩ)(3线) | ||||||
500Ω | 分辨率 | 1mΩ | |||||
精度 | ±(0.008%RD+50 mΩ)(3线) | ||||||
5000Ω | 分辨率 | 10mΩ | |||||
精度 | ±(0.008%RD+200 mΩ) | ||||||
开关量测量 | CLOSE/OPEN | 激励电流1mA | |||||
热电阻测量 | 详见热电阻表 |
| |||||
热电偶测量 | 详见热电偶表 |
| |||||
HART | 无 | 有 |
|
一般技术规格:
l 使用环境:温度20℃±2℃,相对湿度≦80%RH
l 校验台外形尺寸:1880mm(长)×758mm(宽)×1460mm(高)
l 供电电源:AC220V±10%,50Hz±2Hz; 功耗:<500W
热电阻表
分度号 | 温度范围 | 分辨率 | 准确度 | 备注 |
PT10 | -200-850℃ | 0.01℃ | 0.2℃ | 四线测量 |
PT100-385 | -200-850℃ | 0.01℃ | 0.1℃ | |
PT100-392 | -200-850℃ | 0.01℃ | 0.1℃ | |
PT100-JIS | -200-850℃ | 0.01℃ | 0.1℃ | |
PT200-385 | -200-630℃ | 0.01℃ | 0.1℃ | |
PT500-385 | -200-630℃ | 0.01℃ | 0.2℃ | |
PT1000-385 | -200-650℃ | 0.01℃ | 0.1℃ | |
Cu10 | -100-260℃ | 0.01℃ | 0.5℃ | |
Cu50 | -50-150℃ | 0.01℃ | 0.2℃ | |
Cu100 | -50-150℃ | 0.01℃ | 0.2℃ | |
BA1 | -200-650℃ | 0.01℃ | 0.4℃ | |
BA2 | -200-650℃ | 0.01℃ | 0.25℃ | |
Ni20 | -80-260℃ | 0.01℃ | 0.3℃ |
热电偶表
分度号 | 温度范围 | 分辨率 | 准确度 | 备注 |
K | -200-0℃ 0-1372℃ | 0.1℃ | 0.4℃ 0.3℃ | 不包含冷端补偿精度 |
R | -50-0℃ 0-1768℃ | 0.1℃ | 0.9℃ 0.7℃ | |
S | -50-0℃ 0-1768℃ | 0.1℃ | 0.9℃ 0.6℃ | |
E | -50-0℃ 0-1000℃ | 0.1℃ | 0.5℃ 0.4℃ | |
J | -200-0℃ 0-1200℃ | 0.1℃ | 0.3℃ 0.2℃ | |
T | -100-0℃ 0-400℃ | 0.1℃ | 0.6℃ 0.3℃ | |
L | -200-900℃ | 0.1℃ | 0.2℃ | |
N | -200-0℃ 0-1300℃ | 0.1℃ | 0.7℃ 0.5℃ | |
B | 600-1820℃ | 0.1℃ | 0.7℃ | |
U | -200-0℃ 0-400℃ | 0.1℃ | 0.6℃ 0.4℃ | |
XK | -200-800℃ | 0.1℃ | 0.5℃ | |
WRE325 | 0-1500℃ | 0.1℃ | 0.6℃ | |
WRE526 | 0-1500℃ | 0.1℃ | 0.6℃ |
注:内置冷端补偿精度0.5℃

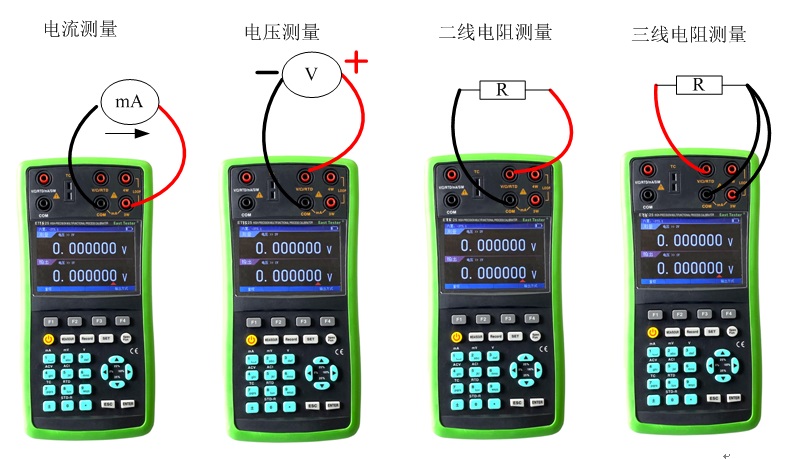

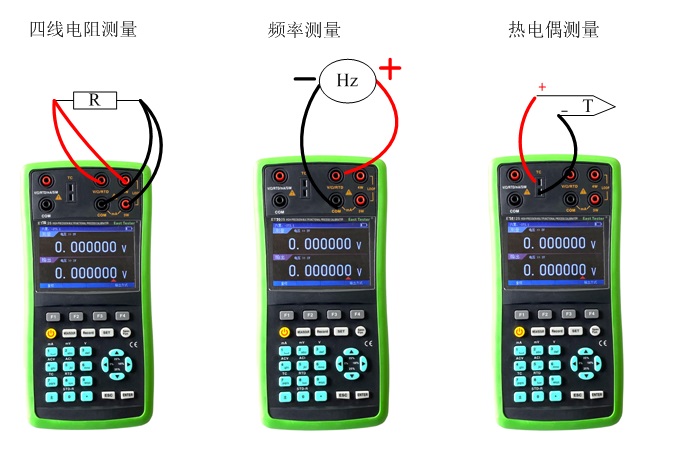

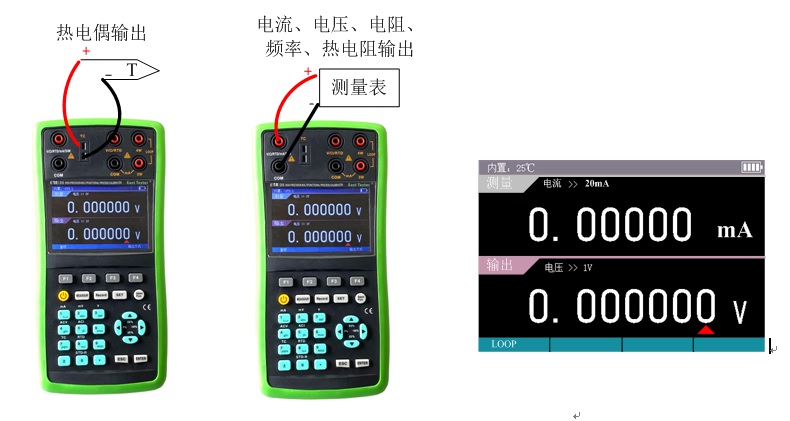

三、测量输出功能示例:
四、产品随机附件:
(1)使用说明书和合格证各一份; (2)信号测量线一付;
(3)信号输出线一付; (4)电源适配器一个
(5)配套高档仪表便携箱一个;
