HDE500 多功能校验仪

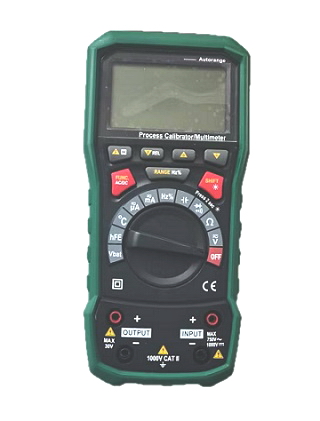

                            HDE500手持式校验仪

　　　　　　　 　　               （多功能校验仪／带频率信号校验／测量和输出同时）

HDE500过程校验仪是一种兼有测量和输出的现场校验仪表，又称手持式校验仪，多功能校验仪。HDE500多功能校验仪是专业的便携式校验仪，精度高，体积小，使用简单方便，适用于工业现场的仪表现场调校及校准。HDE500过程校验仪功能强大，可模拟输出mv、v、mA、HZ等多种工业过程信号，同时也可测量工业控制过程中的各种信号。LCD大屏幕液晶显示，可同时显示输出值和测量值，即测量和输出可同时操作；并对外提供24V电源输出，可用来现场仪表提供工作电源；仪表使用交直流两用电源，更加方便实用。

HDE500过程校验仪功耗低、显示精度高、全自动量程转换，可减少误操作，提高安全性。本表带有频率信号的输出和测量，并带有LED背光源，在光线暗淡的地方也可清晰读数。大量应用于各种现场仪表的调试、检测维护。

一、产品主要技术指标：

① 提供DC24V回路电源（Imax＝30MA）,仪表单独提供24VDC电源输出

② 输出信号：电压、MV、电流、频率

③ 检测信号：交直流电压、交直流电流、电阻、电容、频率、温度测量、线路通断、二极管/三极管测试

④ LCD大屏幕液晶显示，可同时显示输出值和测量值，即测量和输出可同时操作使用

⑤ 使用时，仪表会显示输出值及其单位符号，并全自动智能转换量程，方便实用

⑥ 精度高达0.1%；自动量程，可有效的提高精度

⑦ 内置高性能电池组，一次充电可工作24小时以上

⑧ 全量程过载保护，超量程显示“0L”

⑨ 带高亮度LED背光源，读数清晰方便

⑩ 外形尺寸：195′92′55mm；重量：460克（含电池）

二、测量指标及输出指标

㈠输出指标

㈡测量指标

三、简单显示操作说明：

　　显示单位符号说明：

（1） 旋转开关可选择电流、电压、频率、毫伏功能，二极管/三极管、电阻、电容、温度等测试功能

（2） 按▲ 、▼两键用来调节输出值的大小，▲ 为增加键，▼ 为减小键。

（3） 在光线昏暗的场所，长按RANGE键2秒钟，打开高亮度背光源，可以清楚的测量读数；

再次长按RANGE键2秒钟将关闭背光源。

HDE500手持式多功能校验仪体积小巧、功能强大、使用简单，适合单手操作，一台仪表可满足工业现场的多种需求，性能稳定可靠，测量及输出精度高，可完全替代昂贵的进口产品；仪表的信号输出和测量功能主要是针自动化仪表校验、检修的需要而设计的，是现场仪表安装调试人员、检修维护人员的理想专用工具。

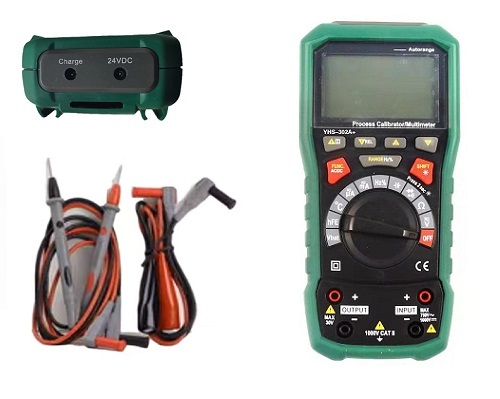

四、产品附件：

（1）使用说明书、合格证各一份； 　　　 （2）K型热电偶一付
（3）测试线及输出线各一付； 　 （4）充电器一只；充电器与仪表连接电缆一条；
（5）24V输出电线一付（红色为正，黑色为负）； （6）多功能插座一个。
